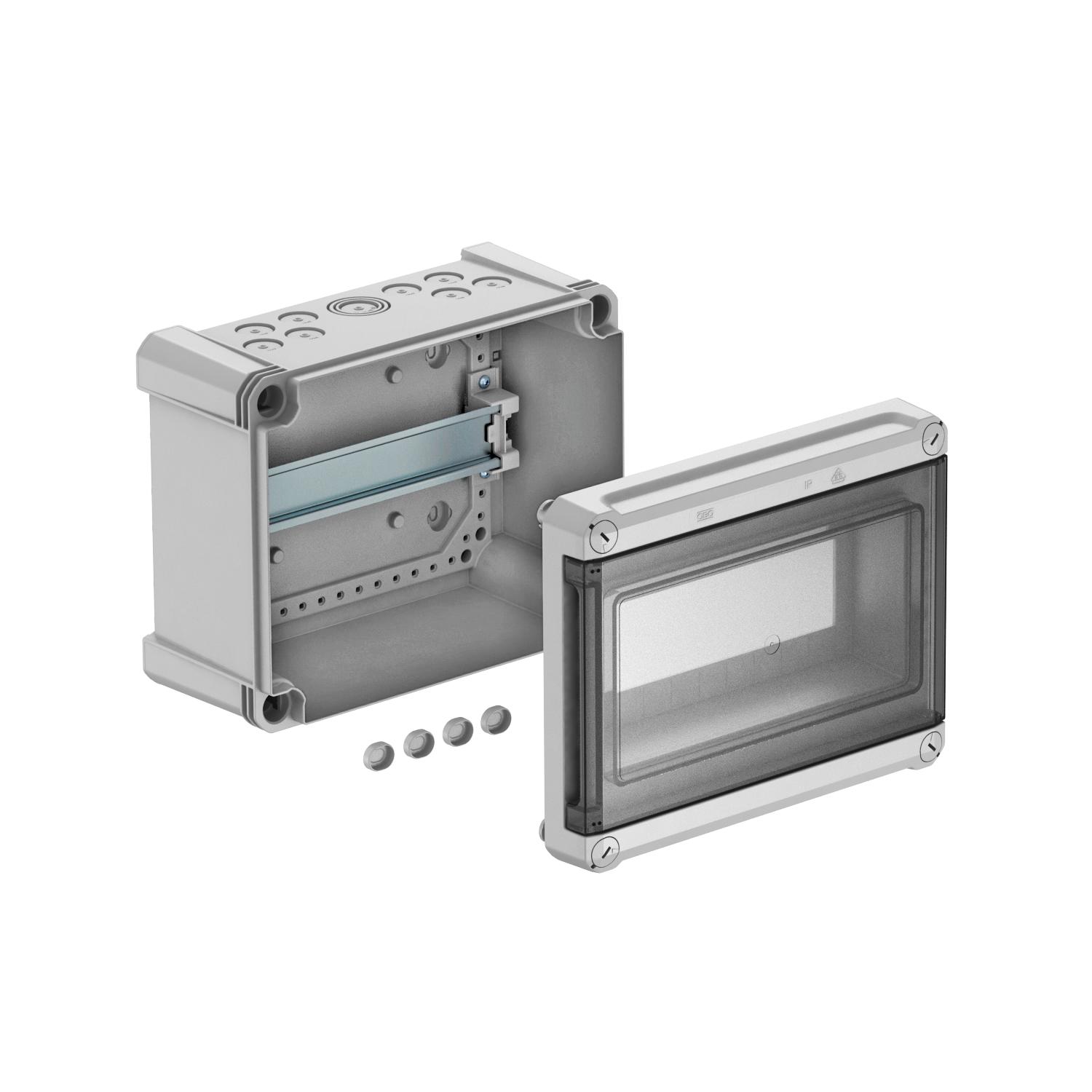

Quadro de distribuição com 9 módulos, vazio, policarbonato
Ref. 2008868 | EAN 4012196465804
- Descrição do produto
-
Descrição do produtoQuadro de distribuição para montagem à superfície, para subdistribuição de energia em área interior e área exterior, de acordo com a IEC 439-3. Com calha DIN de 35 mm pré-montada. Classe de proteção IP66 e grau de proteção IK08. Tampa transparente para aparafusar, com recorte. Inclui 4 tampas de cobertura dos parafusos.
- Com isolamento protetor para um máximo de 9 módulos
- 8 entradas destacáveis Ø 20 mm cada em cima e em baixo
- 1 entrada destacável combinada Ø 20/25/32 mm cada em cima e em baixo
- 4 tampas de cobertura dos parafusos
Os quadros de distribuição em material PC adequam-se à montagem para utilização interior e exterior.
Corrente nominal 63A
Perda elétrica com 40K 20,7W
Quadro de distribuição de montagem saliente, com isolamento de proteção para, no máximo, 9 módulos. Na parte superior e inferior, 9 entradas destacáveis (8x Ø20 e 1x Ø20/25/32) incl. calha DIN pré-montada de 35 mm. Os quatro parafusos da tampa garantem o isolamento.
-
- Dados técnicos
-
Dados técnicos

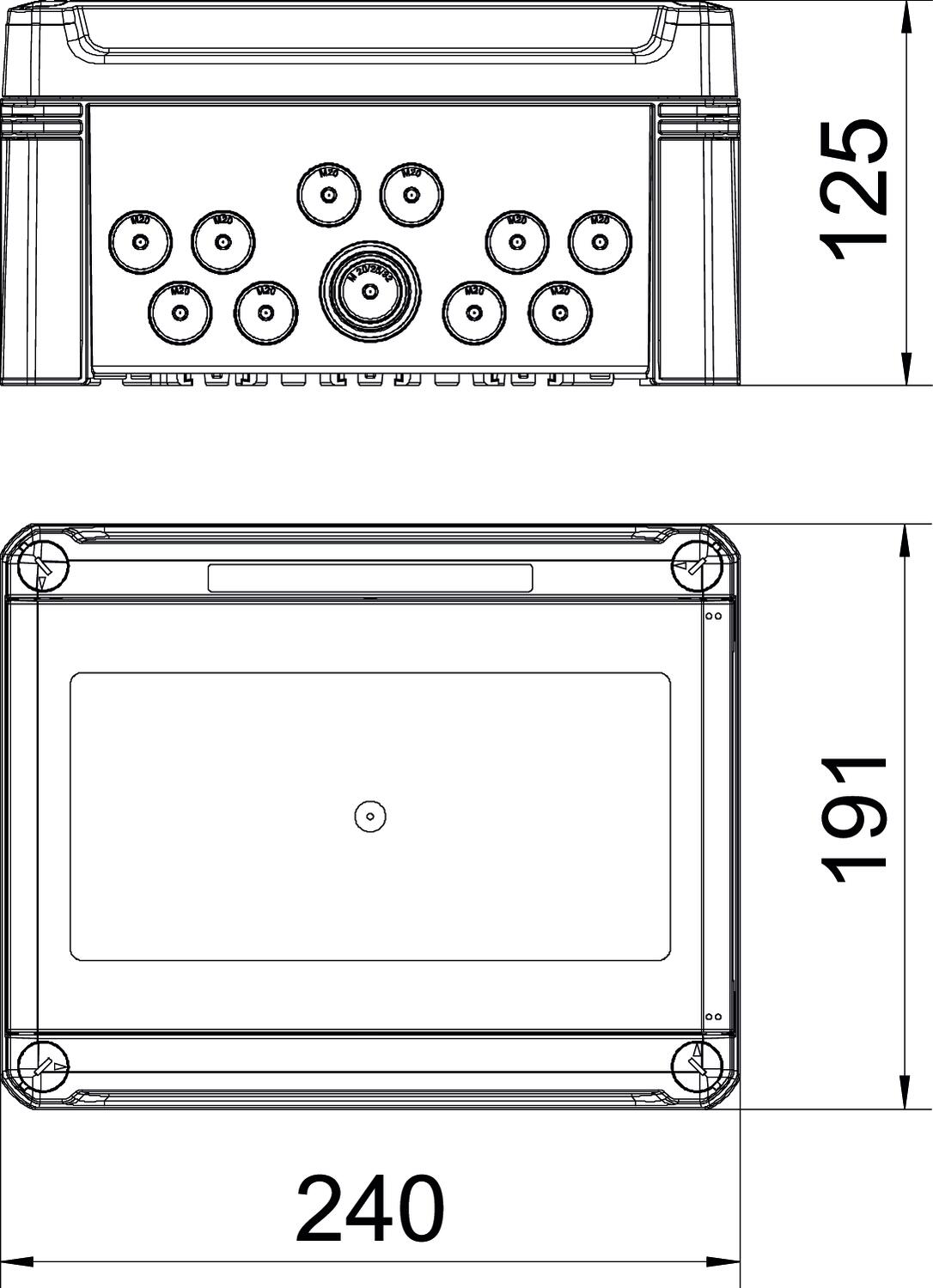

Calha DIN sim Com fechadura não Com placa de montagem não Cor cinzento claro; RAL 7035 Corrente nominal 63 A Dimensão 240x191x125 Grau de proteção IP66 Grau de proteção código IK IK08 Largura em unidades de divisão 9 Material Policarbonato Número de linhas 1 Possibilidade de montagem sim Tampa transparente sim Tensões nominais 400 V Tipo de cobertura Tampa Tipo de montagem quadro de distribuição de instalação Montagem Versão CEM não Versão da tampa do quadro de distribuição com recorte Dimensões
Altura 126 mm Comprimento 241 mm Largura 191 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,8822 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 3,8822 kg CO2e / 1 Peça - Todos os tipos
- Downloads
-
Ficha técnica SDB 09L PC / 2008868 , 0.26MB , pdfDeclaração de conformidade UE SDB 09L PC / 2008868 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido SDB 09L PC / 2008868 , 0.09MB , pdfREACH Declaração de conformidade SDB 09L PC / 2008868 , 0.13MB , pdfRoHS Declaração de conformidade SDB 09L PC / 2008868 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE Quadro de distribuição SDB.. , 0.16MB , pdfManual de utilização Chapa de furação X16, SDB09 , 0.09MB , pdf
