Support rail MagicFix 546 |
morepic-1 morepic-2

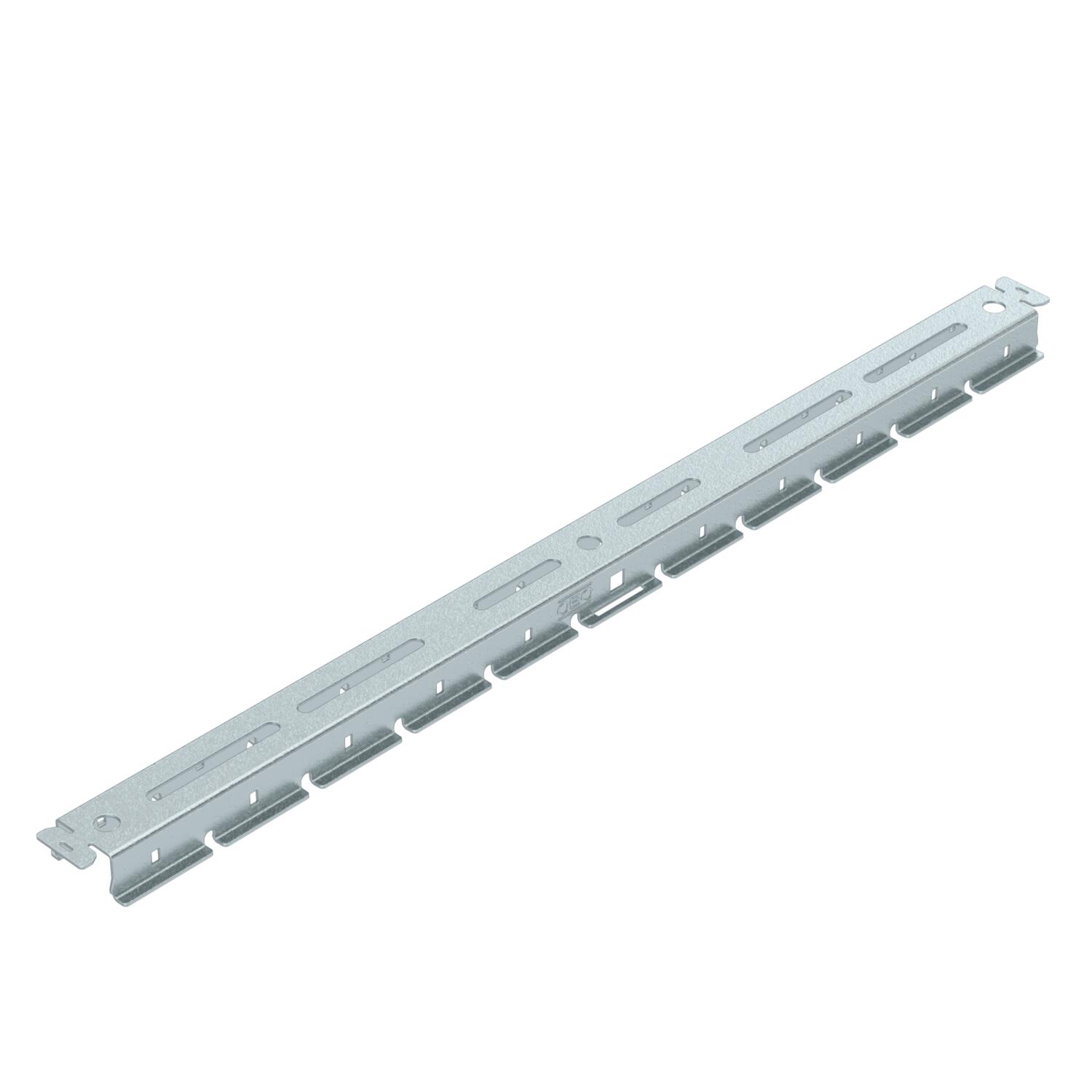

Support rail MagicFix

Ref. 6426312 | EAN 4012197519520

Descrição do produto
Descrição do produto
Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.


  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA

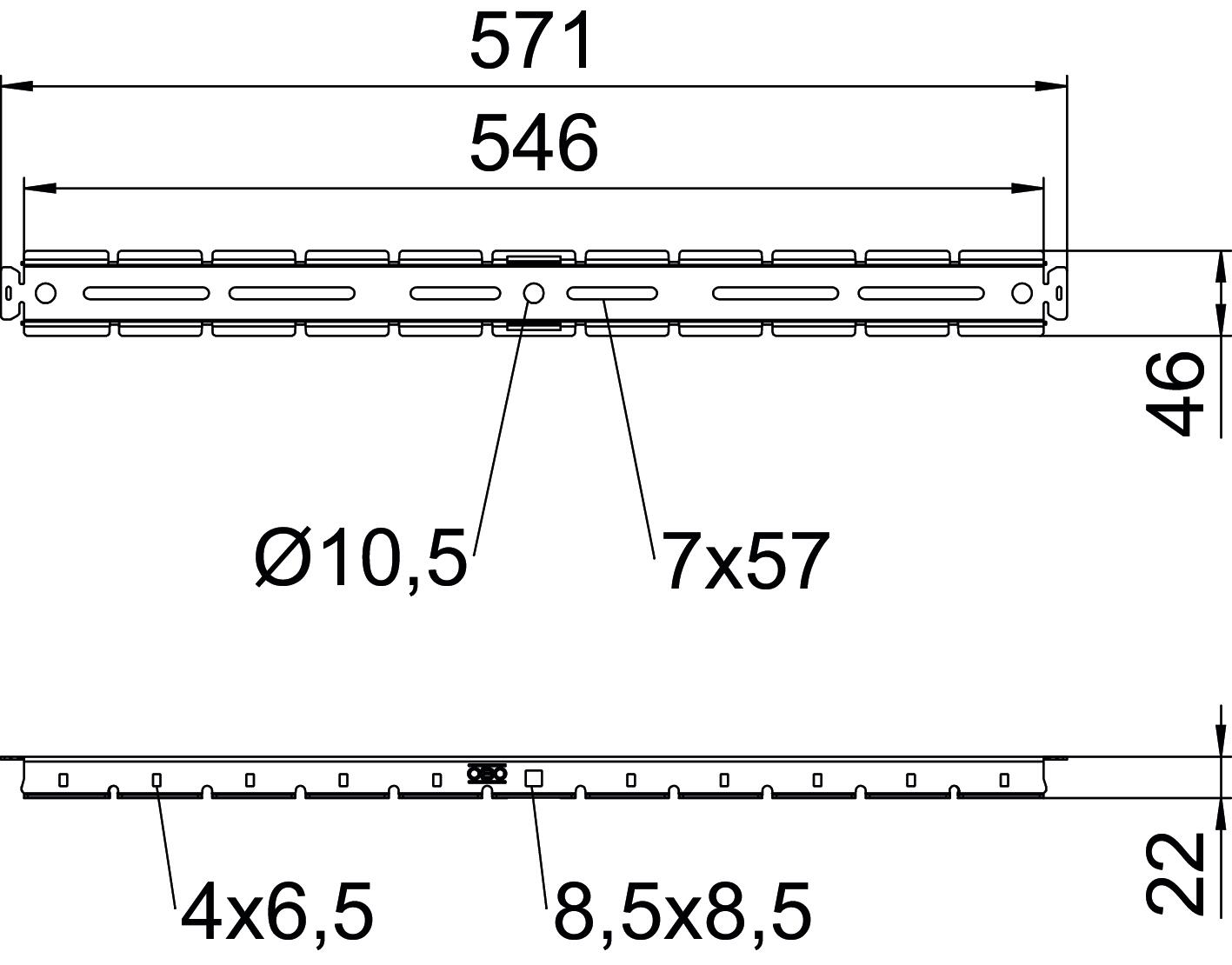

Dados técnicos

Dados técnicos

Adequado para formas do perfil Outros
Altura 22 mm
Apropriada para caminho de cabos em chapa sim
Apropriada para caminho de cabos em varão sim
Apropriada para caminho de cabos tipo escada sim
Comprimento 546 mm
Cor zinco
Diâmetro do furo 10,5 mm
Dimensão 22x45x571
Espessura do material 1,5 mm
Forma do orifício (ETIM) Ranhura
Forma do perfil Outros
Largura 46 mm
Maß sH 7x57 mm
Material Aço
Medida L 546 mm
Medida L2 571 mm
Superfície galvanizado pelo método Sendzimir
Todos os tipos

Todos os tipos

Tipo Comprimento Ref. Quantidade Qte. minima fornec.
TSM 50 FS 96 mm 6426300
1 Unidade
TSM 100 FS 146 mm 6426302
1 Unidade
TSM 150 FS 196 mm 6426304
1 Unidade
TSM 200 FS 246 mm 6426306
1 Unidade
TSM 300 FS 346 mm 6426308
1 Unidade
TSM 400 FS 446 mm 6426310
1 Unidade
TSM 500 FS 546 mm 6426312
1 Unidade
TSM 600 FS 646 mm 6426314
1 Unidade
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Protective cap MagicFix Protective cap MagicFix SKM OR 6426180
20 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Quick fastener MagicFix Quick fastener MagicFix SBM FS 6426160
50 Unidade
Downloads

Não estão disponíveis quaisquer memórias descritivas para este produto
