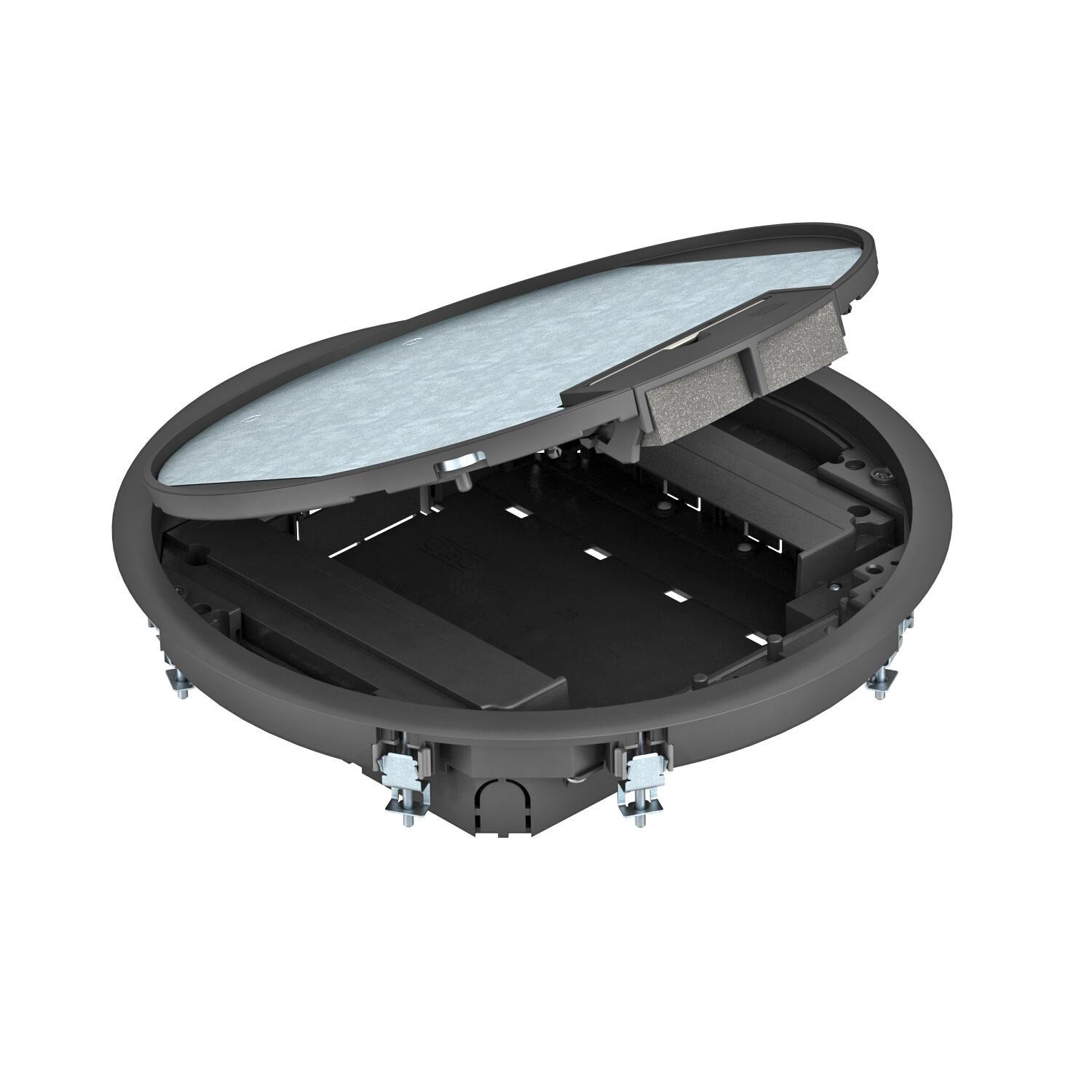

Tampa de encastramento redonda para altura do pavimento 55 mm
Ref. 7405049 | EAN 4012195674467
- Descrição do produto
-
Descrição do produtoTampa de encastramento GESR9 com uma altura de instalação fixa de 55 mm em interiores. Com dois suportes de aparelhos para montagem vertical de aparelhos Modul 45 e quatro fixadores para alívio de tensão. Para a montagem de aparelhagem Modul 45 são necessárias dois suportes de aparelhos.
A instalação de conectores de dados é feita com, no máximo, dois espelhos para conectores MPMT45 opcionais.
A tampa de encastramento está equipada com esquadros de fixação universais.
-
- Dados técnicos
-
Dimensões

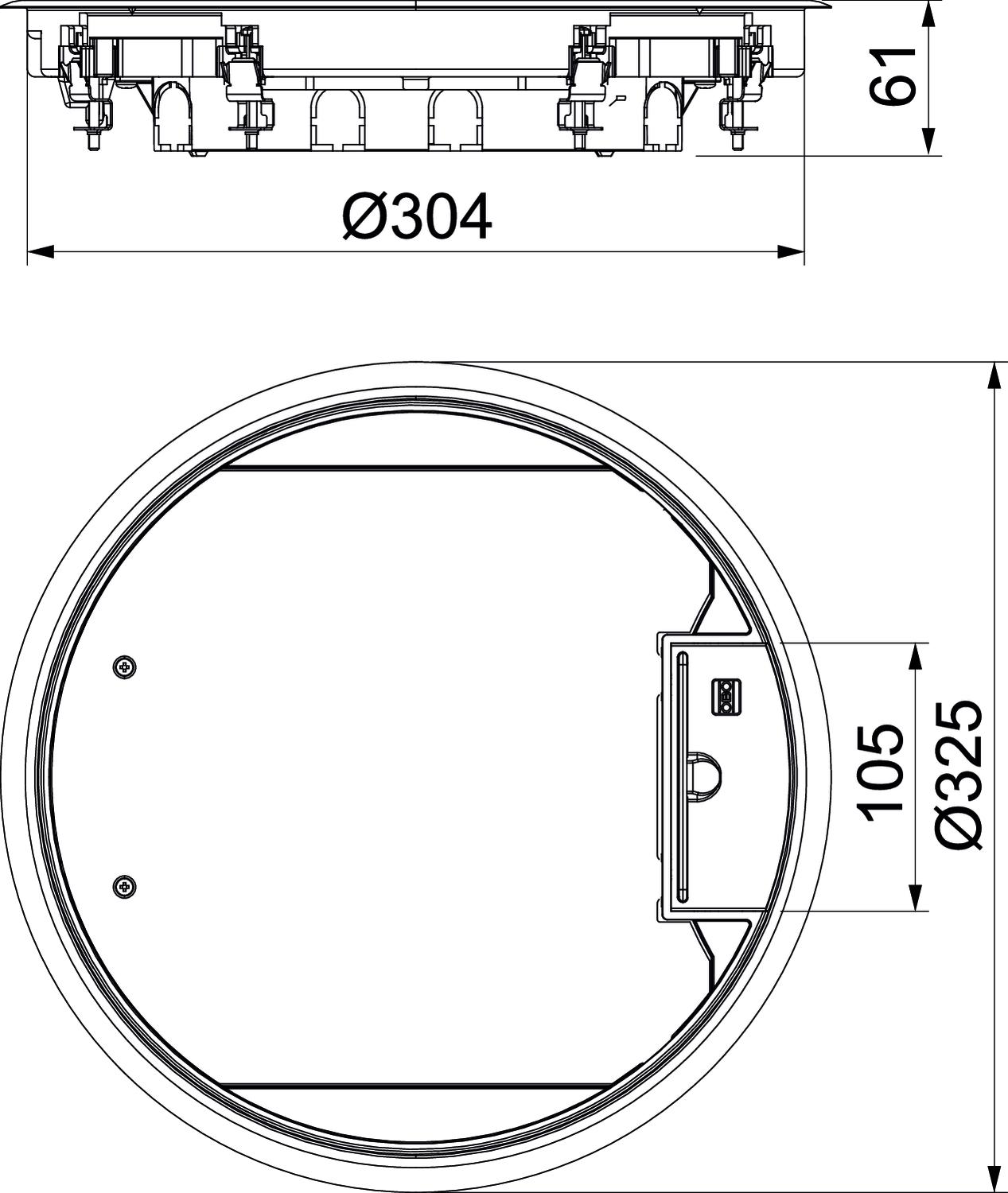

Altura 61 mm Altura do pavimento mín. 55 mm Altura mín. do pavimento 58 mm Apropriado para calha de chão fechada no pavimento sim Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento não Comprimento 325 mm Cor preto; RAL 9011 Diâmetro de instalação 304 Diâmetro exterior 325 mm Dimensão Ø325x61 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Intervalo de aperto D máx. 28 mm Intervalo de aperto D mín. 10 mm Largura 325 mm Material Poliamida Mecanismo de abertura Pega Modelo para cargas pesadas não Número dos aparelhos a instalar 8 Pegada de CO2 (GWP) do berço ao portão 7,7792 kg CO2e / 1 Peça Possibilidade de montagem de vedante não Profundidade de instalação 58 mm Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos R9 Tratamento do pavimento seco Versão redondo Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Espelho para quatro aparelhos simples Modul 45®
MT45V 4 7408670 5 Unidade
Espelho para três aparelhos simples Modul 45®
MT45V 3 7408672 5 Unidade
Espelho para combinação de aparelho triplo e aparelho simples Modul 45®
MT45V 3+1 7408680 5 Unidade
Espelho para combinação de aparelho duplo e aparelho duplo Modul 45®
MT45V 2+2 7408682 5 Unidade
Separador para suporte modular vertical
MT45V TW 7408693 1 Unidade
Espelho para MT45V, pré-equipado, com tomadas de energia
MT45V 3 3WS V 7408697 1 Unidade
Espelho 2 x conectores tipo C para sistema 55
MPMT45 2C 7408705 1 Unidade - Downloads
-
