Tampa nivelável cega, RKNUZD3, aço inoxidável
Ref. 7409621 | EAN 4012197438616
- Descrição do produto
-
Descrição do produtoAs tampas niveláveis são adequadas para a montagem de aparelhos ao nível do piso em caixas de pavimento UGD-3. De acordo com a versão são adequadas para pisos com limpeza a seco, húmido ou molhado. A tampa apoia-se no esquadro de fixação preso na estrutura superior da caixa, através do qual a tampa também pode ser ajustada ao canto superior do revestimento do piso. Através do esquadro de fixação é desacoplada a caixa do pavimento em bruto. Uma caixa de pavimento necessita de um aro de redução com abertura de montagem adequada. As tampas são feitas em aço inoxidável ou latão. Todas as tampas possuem uma placa de chapa de aço com 4 mm de espessura, para sustentar as eventuais cargas móveis de forma segura. Estão disponíveis tampas para diferentes espessuras do pavimento de 20 e 25 mm.

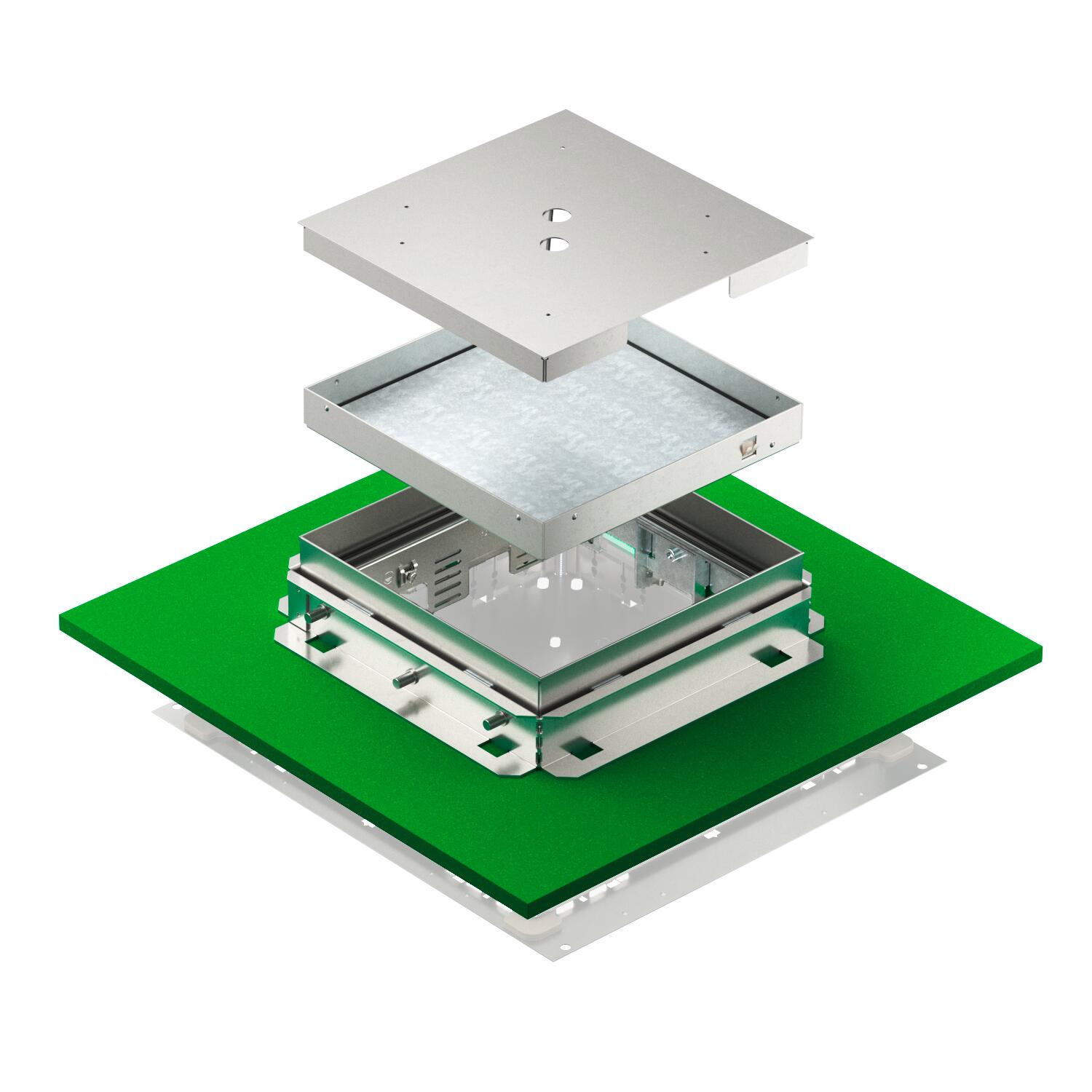

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Dados técnicos
-

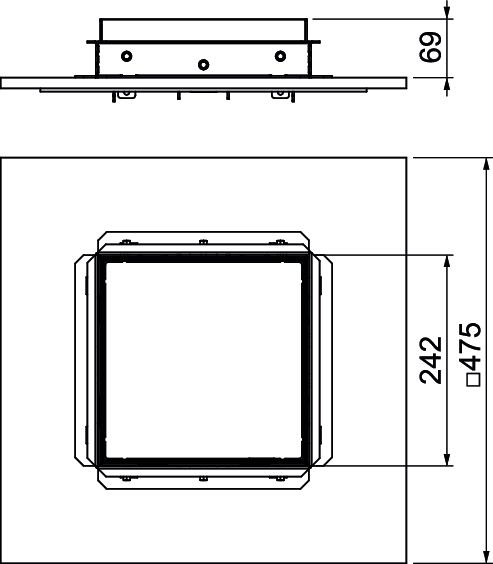

Dimensões
Altura 81 mm Altura do pavimento mín. 69 mm Altura máx. do soalho 110 mm Altura mín. do pavimento 136 mm Amplitude de nivelamento máx. 110 mm Amplitude de nivelamento mín. 69 mm Apropriado para instalação de pavimento côncavo não Apropriado para instalação em chão falso não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Comprimento 243 mm Dimensão 243x243x118 Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP55 Grau de proteção (IP), em utilização IP00 Grau de proteção código IK IK10 Largura 243 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida h 81 mm Modelo para cargas pesadas não Norma EN 50085-2-2 Pegada de CO2 (GWP) do berço ao portão 49,4163 kg CO2e / 1 Peça Permissões VDE Profundidade de instalação 136 mm Separável sim Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão quadrada Versão da saída de cabos Sem saída de cabo - Todos os tipos
-
Todos os tipos
- Downloads
-
Instruções de montagem Instruções de montagem longas Cassetes para pavimentos sem juntas TRK , 0.55MB , pdfInstruções de montagem Instruções de montagem curtas Cassetes para pavimentos sem juntas TRK , 1.87MB , pdf
