Tampa nivelável cega, RKNUZD3, aço inoxidável
Ref. 7409650 | EAN 4012197439415
- Descrição do produto
-
Descrição do produtoAs tampas redondas niveláveis são adequadas para a montagem de aparelhos ao nível do piso em caixas de pavimento UGD-3. De acordo com a versão são adequadas para pisos com limpeza a seco, húmido ou molhado. A tampa apoia-se no esquadro de fixação preso na estrutura superior da caixa, através do qual a tampa também pode ser ajustada ao canto superior do revestimento do piso. Através do esquadro de fixação é desacoplada a caixa do pavimento em bruto. Uma caixa de pavimento necessita de um aro de redução com abertura de montagem adequada. As tampas são feitas em aço inoxidável ou latão. Todas as tampas possuem uma placa de chapa de aço com 4 mm de espessura, para sustentar as eventuais cargas móveis de forma segura. As tampas estão disponíveis para diferentes espessuras de revestimento do pavimento com 20 e 25 mm.

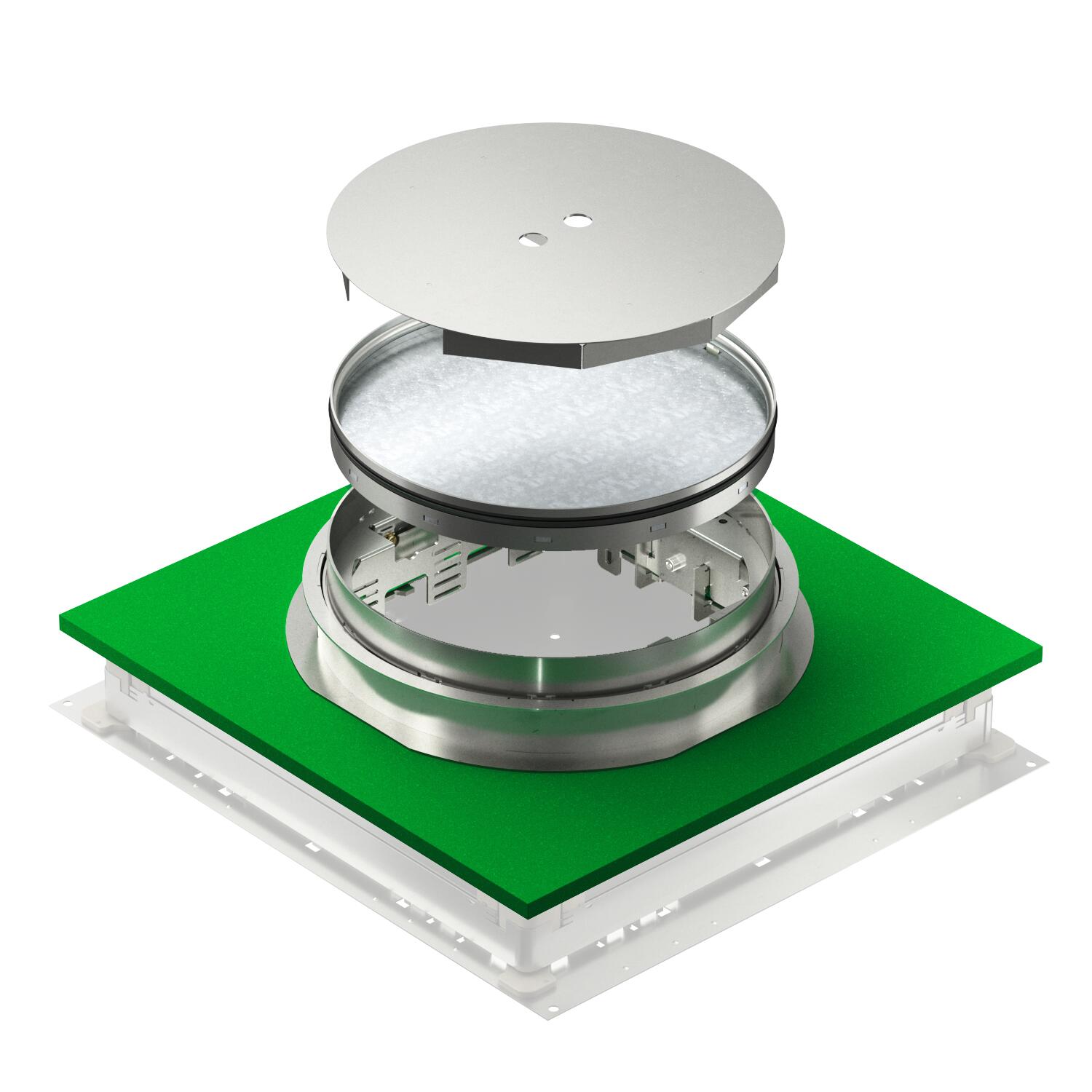

Height-adjustable cassette with blanking cover. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.
-
- Dados técnicos
-
Dimensões

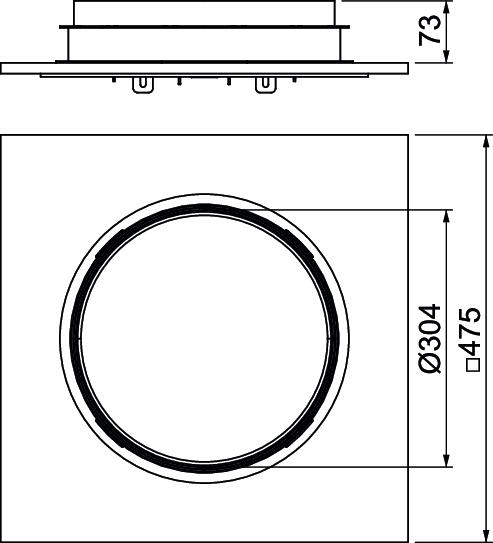

Altura 85 mm Altura do pavimento mín. 73 mm Altura máx. do soalho 113 mm Altura mín. do pavimento 140 mm Amplitude de nivelamento máx. 113 mm Amplitude de nivelamento mín. 73 mm Apropriado para instalação de pavimento côncavo não Apropriado para instalação em chão falso não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Dimensão Ø304x85 Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP44 Grau de proteção (IP), em utilização IP00 Grau de proteção código IK IK10 Material Aço inoxidável, livre de ferrugem 1.4301 Modelo para cargas pesadas não Norma EN 50085-2-2 Permissões VDE Profundidade de instalação 140 mm Separável sim Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos R9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão redondo Versão da saída de cabos Sem saída de cabo - Todos os tipos
- Downloads
-
Ficha técnica TRKRN 9 VS 350 / 7409650 , 0.26MB , pdfInstruções de montagem Cassete Terrazzo redonda , 0.55MB , pdfInstruções de montagem Terrazzo cassette (round) , 2.39MB , pdf
