Tampa nivelável cega, RKR, latão 105 | 155 | 25 | | R4

Tampa nivelável cega, RKR, latão

Ref. 7409084 | EAN 4012195868194

Ref. / Tipo	7409084 / RKR2 4M 25

Altura mín. do pavimento	105 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	25 mm

Tamanho nominal para unidades de montagem de aparelhos	R4

Descrição do produto

Descrição do produto

Tampa nivelável "cega" para estabelecimento de uma abertura de inspeção do tamanho nominal R4 em pavimentos tratados a seco ou a húmido em interiores. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT2. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	105 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N

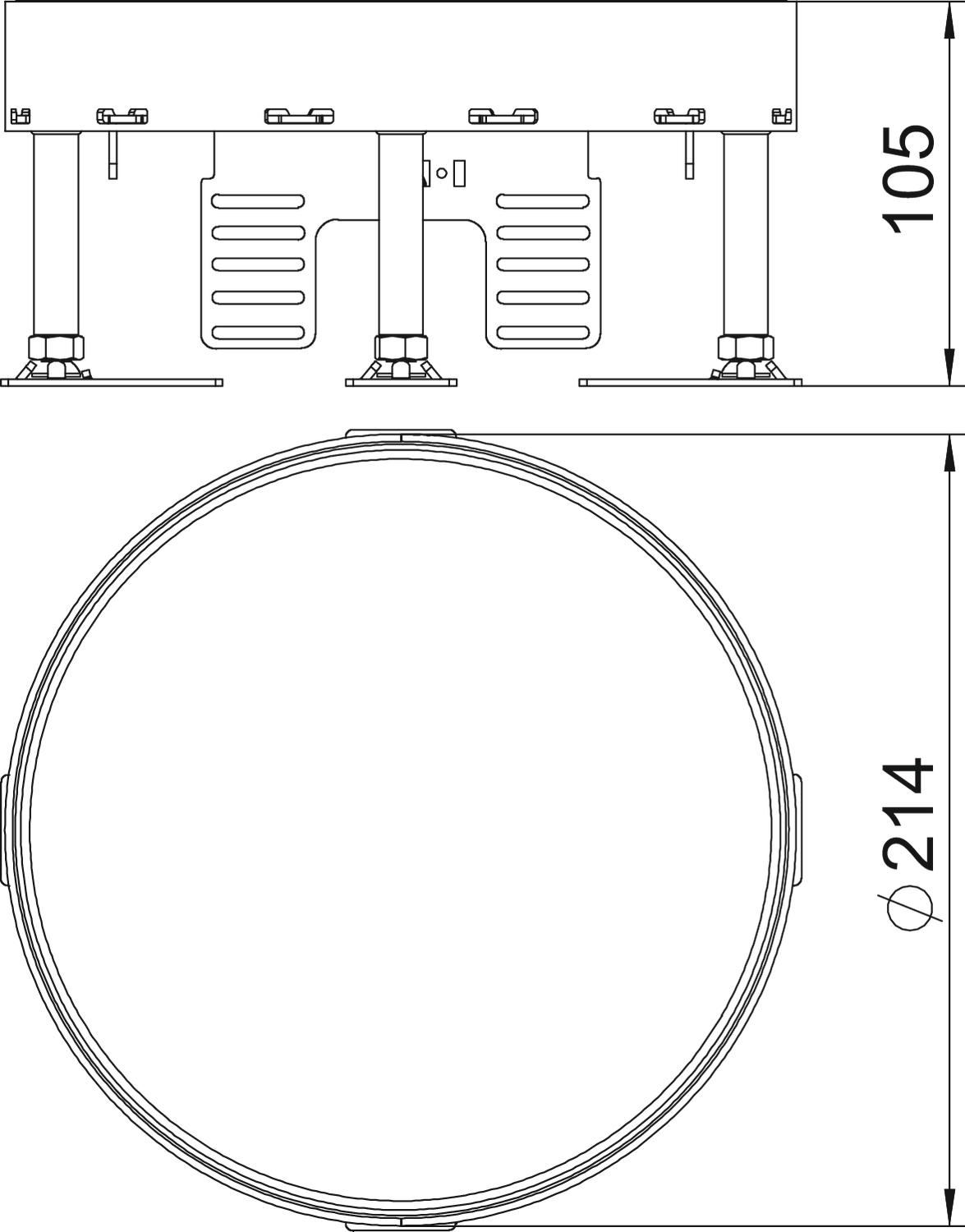

Comprimento	214 mm
Diâmetro de instalação	215
Dimensão	Ø215mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP00
Grau de proteção código IK	IK10

Largura	214 mm
Material	Latão
Modelo para cargas pesadas	não
Número de suportes de aparelhos	2
Pegada de CO2 (GWP) do berço ao portão	8,5802 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	105 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	R4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Sem saída de cabo

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKR2 4M 25	105 mm	155 mm	25 mm	R4	7409084	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

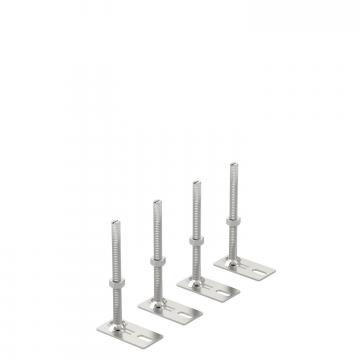

Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Isolamento acústico	SRS 4	7405798	Unidade	4 Unidade

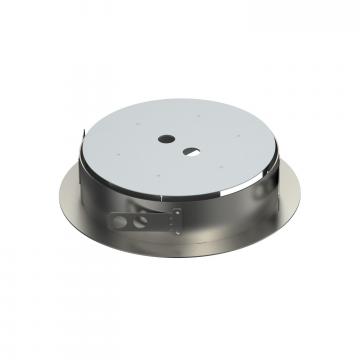

Caixa de proteção Terrazzo para tampas niveláveis de tamanho R4	SK RK4R	7404382	Unidade	1 Unidade

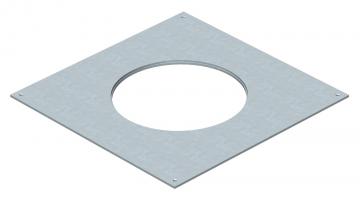

Aro de redução 350 tamanho R4	DUG 350-3 R4	7400517	Unidade	1 Unidade
