Tampa nivelável grandes cargas para tubo, RKFNSL, tamanho 4, inox 110 | 155 | 20 | 110 | 4 | IP55

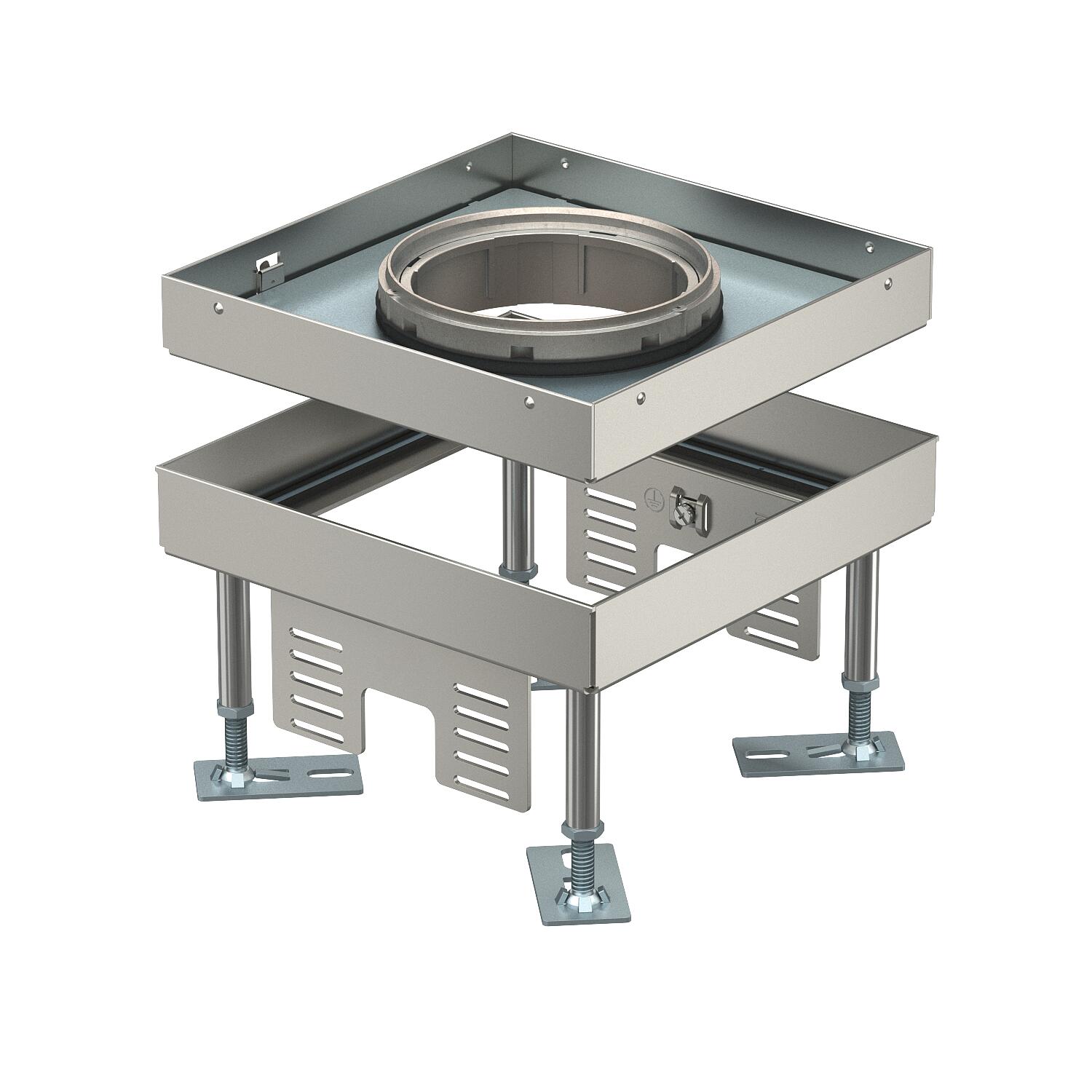

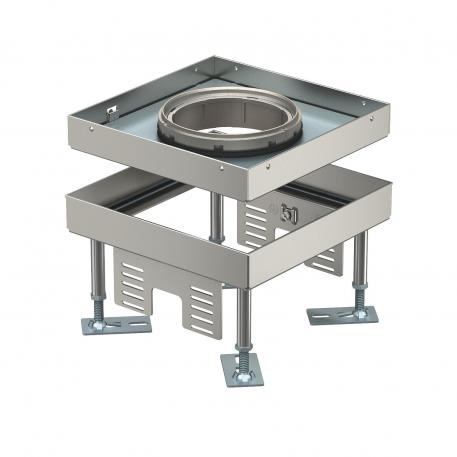

Tampa nivelável grandes cargas para tubo, RKFNSL, tamanho 4, inox

Ref. 7408928 | EAN 4012197278267

Ref. / Tipo

Altura mín. do pavimento

Altura máx. do pavimento

Espessura do revestimento do pavimento

Medida h

Tamanho nominal para unidades de montagem de aparelhos	4

Grau de proteção (IP), em não utilização	IP55

Descrição do produto

Descrição do produto

Tampa quadrada nivelável de grandes cargas para tubo periscópio de tamanho 4, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de carga 1 a 10 kN.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5. O tubo não está incluído no material fornecido.

Dados técnicos

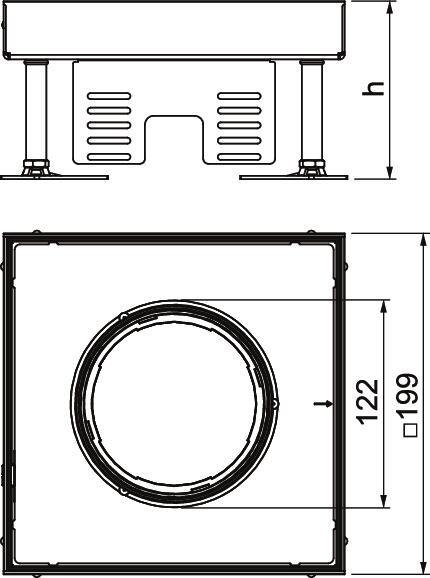

Dimensões

Altura	110 mm
Altura máx. do pavimento	155 mm
Altura mín. do pavimento	110 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Classe grandes cargas	10 kN (OBO SL1)
Comprimento	199 mm
Comprimento de instalação	201 mm
Dimensão	199x199x105
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP55
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura	199 mm
Largura de instalação	201 mm
Material	Aço inoxidável, livre de ferrugem

Medida h	110 mm
Modelo para cargas pesadas	sim
Norma	EN 50085-2-2
Número de saídas de cabos	1
Número de suportes universais	2 x UT3
Número dos aparelhos a instalar	6
Pegada de CO2 (GWP) do berço ao portão	18,4834 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	110 mm
Secção do pavimento/abertura de montagem	201x201
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	quadrada
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Grau de proteção (IP), em não utilização	Ref.	Quantidade	Qte. minima fornec.
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Unidade	1 Unidade
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Unidade	1 Unidade
