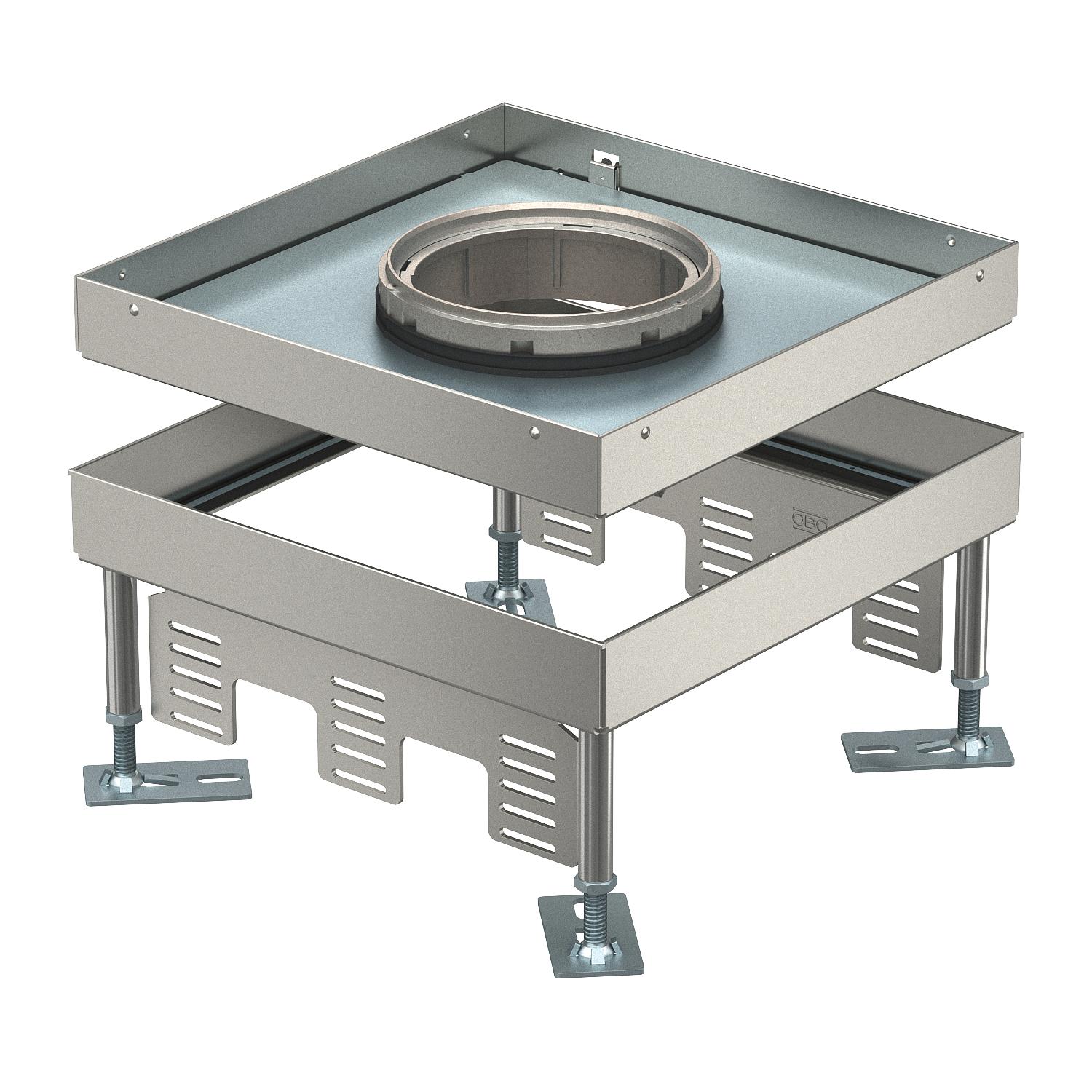

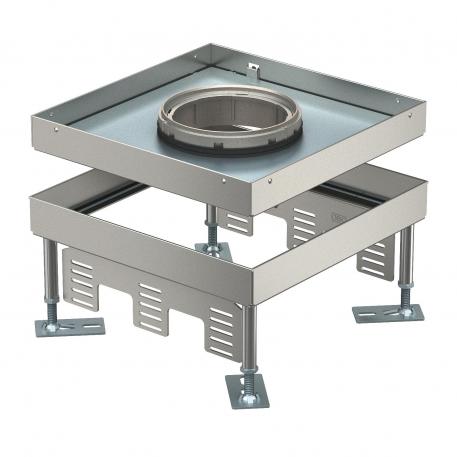

Tampa nivelável grandes cargas para tubo, RKFNSL, tamanho 9, inox
Ref. 7408940 | EAN 4012197278304
- Descrição do produto
-
Descrição do produtoTampa quadrada nivelável de grandes cargas para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de carga 1 a 10 kN.
Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. Podem ser instaladas 3 placas de suporte APMT5. O tubo não está incluído no material fornecido.
Tampa quadrada nivelável de grandes cargas para tubo periscópio de tamanho 9, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de carga 1 a 10 kN.
Tampa nivelável para grandes cargas, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5.
-
- Dados técnicos
-
Dimensões

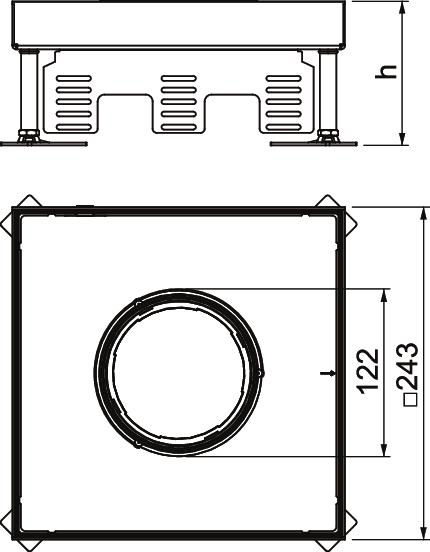

Altura 110 mm Altura máx. do pavimento 155 mm Altura mín. do pavimento 110 mm Amplitude de nivelamento máx. 155 mm Amplitude de nivelamento mín. 110 mm Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Classe grandes cargas 10 kN (OBO SL1) Comprimento 243 mm Comprimento de instalação 244 mm Dimensão 243x243x105 Espessura do revestimento do pavimento 21 mm Grau de proteção (IP), em não utilização IP55 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 243 mm Largura de instalação 244 mm Material Aço inoxidável, livre de ferrugem Medida h 110 mm Modelo para cargas pesadas sim Norma EN 50085-2-2 Número de saídas de cabos 1 Número de suportes universais 3 x UT4 Número dos aparelhos a instalar 12 Pegada de CO2 (GWP) do berço ao portão 25,9866 kg CO2e / 1 Peça Permissões VDE Profundidade de instalação 110 mm Secção do pavimento/abertura de montagem 244x244 Separável não Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão quadrada Versão da saída de cabos Tubo periscópio - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Nivelador de altura RKNEV2
RK NEV2 110 7405815 1 CJ
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável
TUK2 GV 7428140 1 Unidade
Isolamento acústico
SRS 4 7405798 4 Unidade
Caixa de proteção Terrazzo para tampas niveláveis, tamanho 9
SK RK9 7404372 1 Unidade
Aro de redução para grandes cargas para UZD 350, tamanho nominal 9
DUG 350-3 9SL 7401410 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade - Downloads
-
Ficha técnica RKFN3 9 V SL1 21 / 7408940 , 0.23MB , pdfDeclaração de conformidade UE RKFN3 9 V SL1 21 / 7408940 , 0.18MB , pdfREACH Declaração de conformidade RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfRoHS Declaração de conformidade RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfInstruções de montagem Instruções de montagem, tampa nivelável para grandes cargas, quadrada , 2.11MB , pdf
