Tampa nivelável grandes cargas para tubo, RKFRSL, tamanho R9, inox 110 | 155 | 20 | 110 | R9

Tampa nivelável grandes cargas para tubo, RKFRSL, tamanho R9, inox

Ref. 7409470 | EAN 4012195869764

Ref. / Tipo	7409470 / RKFR2 9 SL2V2 20

Altura mín. do pavimento	110 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	20 mm

Medida h	110 mm

Tamanho nominal para unidades de montagem de aparelhos	R9

Descrição do produto

Descrição do produto

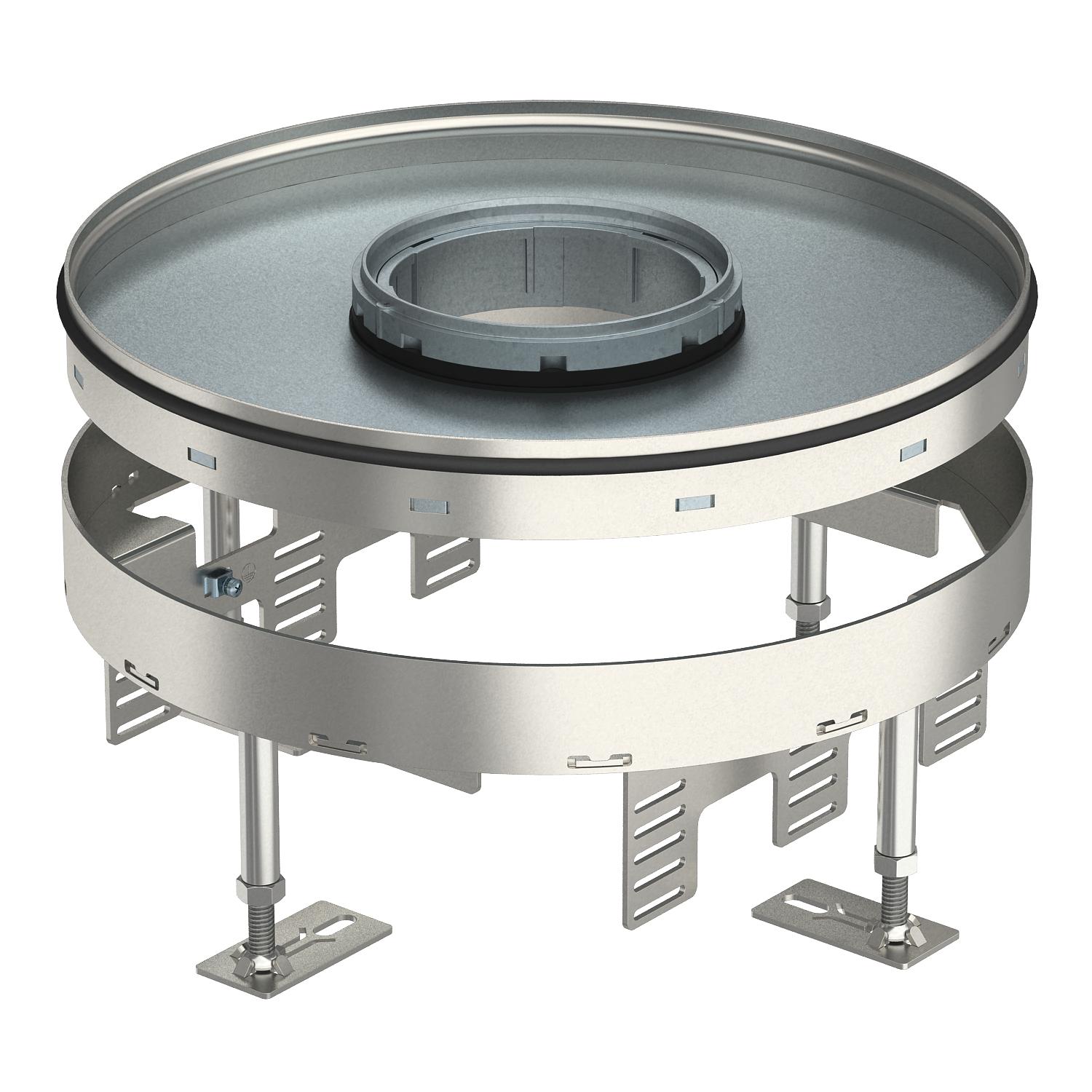

Tampa redonda para grandes cargas para tubo periscópio no tamanho nominal R9 para a montagem de aparelhos de instalação em sistemas de calhas de pavimento, chão falso, em pavimentos tratados a seco ou a húmido em interiores Classe de carga 2 a 20 kN.

Tampa nivelável para grandes cargas com tubo com uma classe de carga de 2-20 kN, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Height-adjustable round cassette, 3-compartment, of nominal size 9, for tube bodies. For the installation in trunking systems and in raised and cavity floors in dry- or wet-cleanded floors in indoor areas. Load class 2 to 20 kN. Three cover plates APMT5 can be installed.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	110 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Classe grandes cargas	20 kN (OBO SL2)

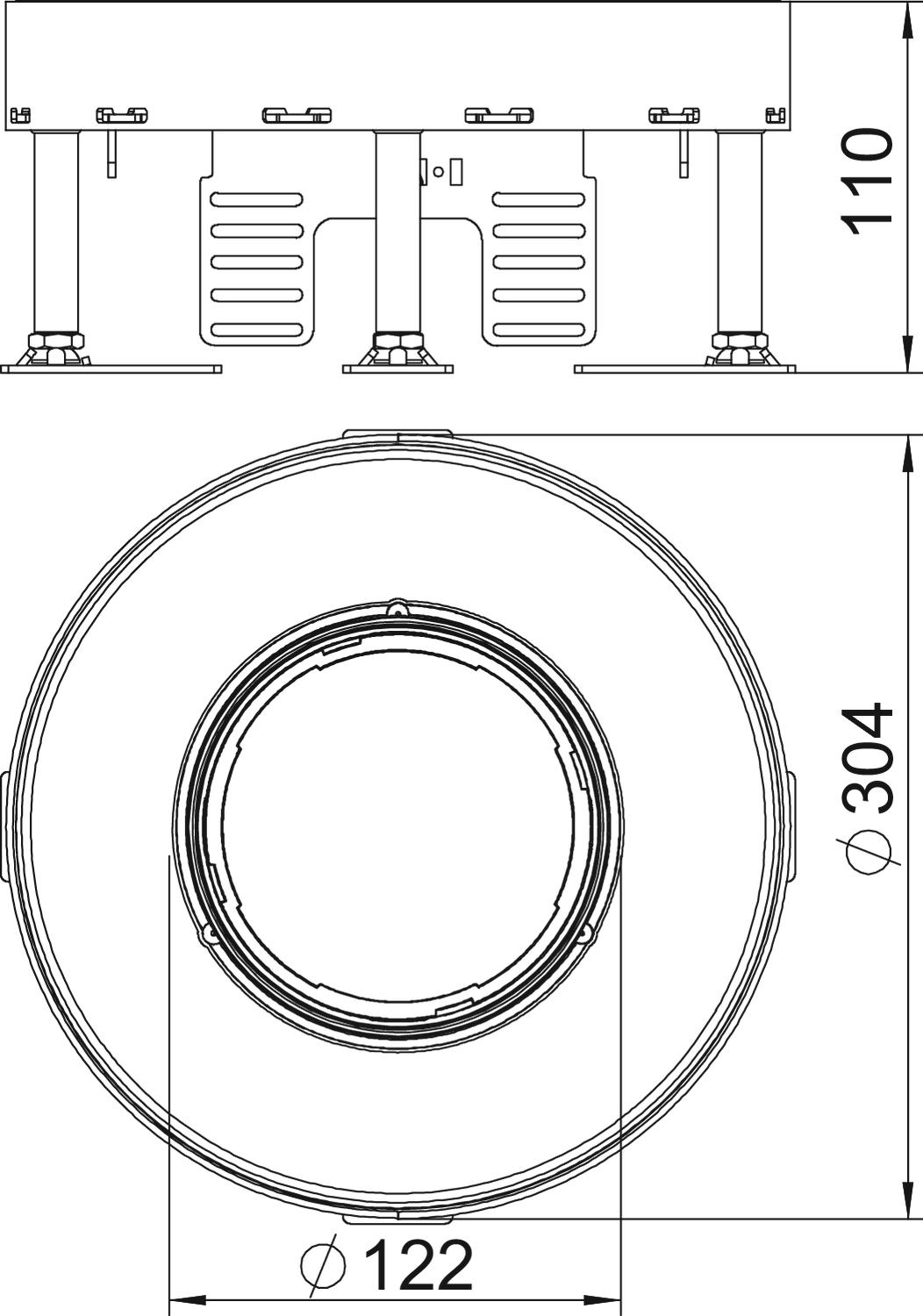

Diâmetro de instalação	305
Dimensão	Ø305mm
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Material	Aço inoxidável, livre de ferrugem 1.4301

Medida h	110 mm
Modelo para cargas pesadas	sim
Número de saídas de cabos	1
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	12
Pegada de CO2 (GWP) do berço ao portão	24,6974 kg CO2e / 1 Peça
Profundidade de instalação	110 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	R9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Isolamento acústico	SRS 4	7405798	Unidade	4 Unidade
Caixa de proteção Terrazzo para tampas niveláveis tamanho R9	SK RKR9	7404376	Unidade	1 Unidade
Aro de redução para grandes cargas para UZD 350, tamanho nominal R9	DUG 350-3 R9SL	7401416	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
