Tampa nivelável para tubo periscópio, RKFN, aço inoxidável 105 | 150 | 20 | 105 | 4

Tampa nivelável para tubo periscópio, RKFN, aço inoxidável

Ref. 7408960 | EAN 4012197278137

Ref. / Tipo

Altura mín. do pavimento

Altura máx. do pavimento

Espessura do revestimento do pavimento

Medida h

Tamanho nominal para unidades de montagem de aparelhos	4

Descrição do produto

Descrição do produto

Tampa quadrada nivelável para tubo periscópio de tamanho 4, para a montagem de aparelhos de instalação em sistemas de calhas e chão falso, em pavimentos de limpeza a seco ou a húmido em interiores. Classe de proteção: IP X5.
Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45®. Podem ser instaladas 2 placas de suporte APMT5. O tubo não está incluído no material fornecido.

Dados técnicos

Dimensões

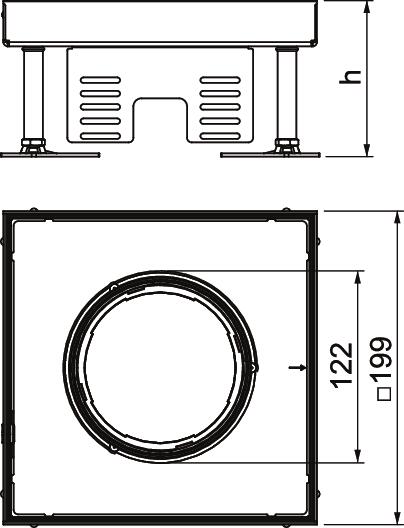

Altura	105 mm
Altura máx. do pavimento	150 mm
Altura mín. do pavimento	105 mm
Amplitude de nivelamento máx.	150 mm
Amplitude de nivelamento mín.	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento	199 mm
Comprimento de instalação	201 mm
Dimensão	199x199x100
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP55
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura	199 mm
Largura de instalação	201 mm

Material	Aço inoxidável, livre de ferrugem
Medida h	105 mm
Modelo para cargas pesadas	não
Norma	EN 50085-2-2
Número de saídas de cabos	1
Número de suportes universais	2 x UT3
Número dos aparelhos a instalar	6
Pegada de CO2 (GWP) do berço ao portão	15,8564 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	105 mm
Secção do pavimento/abertura de montagem	201x201
Separável	não
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	quadrada
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Unidade	1 Unidade
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Isolamento acústico	SRS 4	7405798	Unidade	4 Unidade
Caixa de proteção Terrazzo para tampas niveláveis de tamanho 4	SK RK4	7404380	Unidade	1 Unidade
Aro de redução 350 tamanho 4	DUG 350-3 4	7400505	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
