Tampa nivelável para tubo periscópio, RKFR, aço inoxidável 110 | 155 | 25 | | R4

Tampa nivelável para tubo periscópio, RKFR, aço inoxidável

Ref. 7409424 | EAN 4012195869467

Ref. / Tipo	7409424 / RKFR2 4 V25

Altura mín. do pavimento	110 mm

Altura máx. do pavimento	155 mm

Espessura do revestimento do pavimento	25 mm

Tamanho nominal para unidades de montagem de aparelhos	R4

Descrição do produto

Descrição do produto

Caixa nivelável de tamanho nominal R4 para tubo periscópio, para montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores.
Tampa nivelável com tubo, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT5. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45. O tubo não está incluído no material fornecido.

Dados técnicos

Dados técnicos

Altura máx. do pavimento	155 mm
Altura mín. do pavimento	110 mm
Amplitude de nivelamento máx.	155 mm
Amplitude de nivelamento mín.	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N

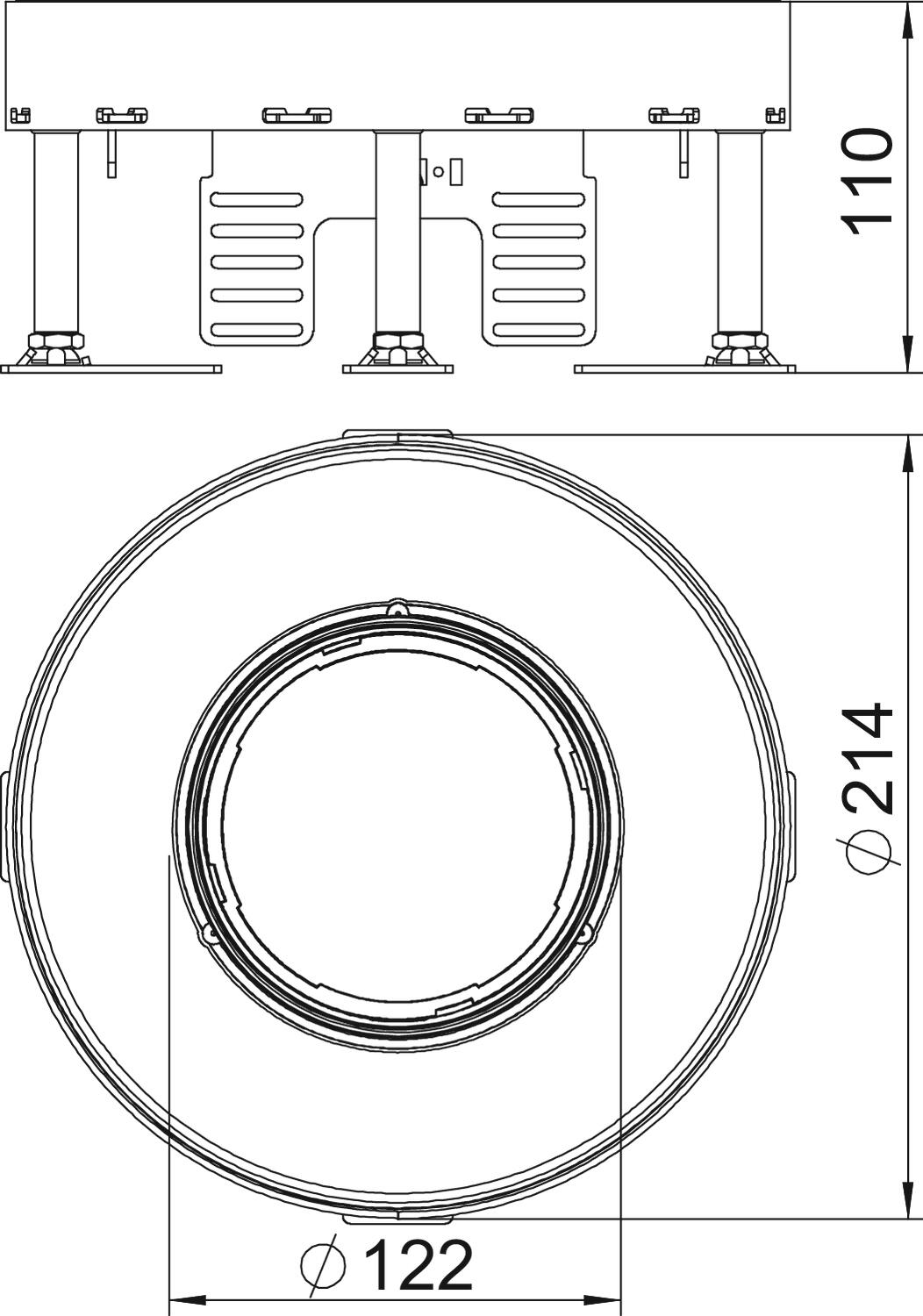

Comprimento	214 mm
Diâmetro de instalação	215
Dimensão	Ø215mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura	214 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Modelo para cargas pesadas	não
Número de saídas de cabos	1
Número de suportes de aparelhos	2
Número dos aparelhos a instalar	6
Pegada de CO2 (GWP) do berço ao portão	12,4754 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	110 mm
Separável	não
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	R4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Altura máx. do pavimento	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKFR2 4 V25	110 mm	155 mm	25 mm	R4	7409424	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador de altura RKNEV2	RK NEV2 110	7405815	CJ	1 CJ
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Isolamento acústico	SRS 4	7405798	Unidade	4 Unidade
Caixa de proteção Terrazzo para tampas niveláveis de tamanho R4	SK RK4R	7404382	Unidade	1 Unidade
Aro de redução 350 tamanho R4	DUG 350-3 R4	7400517	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
