Tampa nivelável para tubo periscópio, RKFRNUZD3, aço inoxidável 94 | 25 | 94 | R4

Tampa nivelável para tubo periscópio, RKFRNUZD3, aço inoxidável

Ref. 7409444 | EAN 4012195869580

Ref. / Tipo	7409444 / RKFRN2UZD3R4VS25

Altura mín. do pavimento	94 mm

Espessura do revestimento do pavimento	25 mm

Medida h	94 mm

Tamanho nominal para unidades de montagem de aparelhos	R4

Descrição do produto

Descrição do produto

Tampa nivelável e desacoplada do pavimento de tamanho nominal R4 para tubo para a montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores, para montagem em caixas de pavimento UZD250-3 ou UZD350-3, em cada caso em conjunto com um aro de redução DUG..R4 ou em UGD250-3R4 ou UGD350-3R4. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com tubo, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT5. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45. O tubo não está incluído no material fornecido.

Dados técnicos

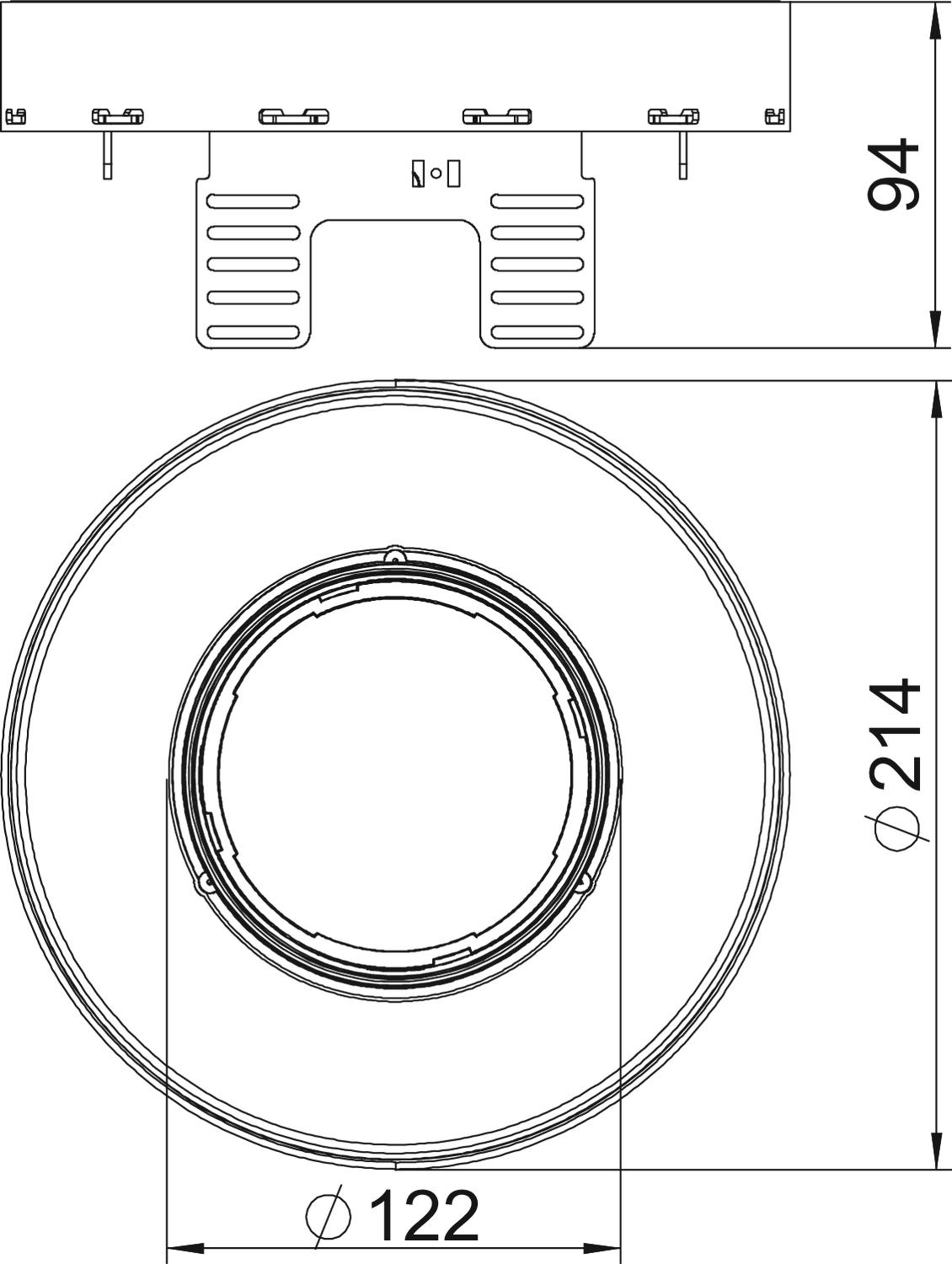

Dimensões

Altura	94 mm
Altura mín. do pavimento	94 mm
Apropriado para instalação de pavimento côncavo	não
Apropriado para instalação em chão falso	não
Carga vertical, grande área	até 3.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento	214 mm
Diâmetro de instalação	215
Dimensão	Ø215mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura	214 mm
Material	Aço inoxidável, livre de ferrugem 1.4301

Medida h	94 mm
Modelo para cargas pesadas	não
Número de saídas de cabos	1
Número dos aparelhos a instalar	6
Pegada de CO2 (GWP) do berço ao portão	11,9645 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	104 mm
Separável	sim
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	R4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	redondo
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKFRN2UZD3R4VS25	94 mm	25 mm	94 mm	R4	7409444	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Caixa de proteção Terrazzo para tampas niveláveis de tamanho R4	SK RK4R	7404382	Unidade	1 Unidade
Aro de redução 350 tamanho R4	DUG 350-3 R4	7400517	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
