Tampa nivelável, separável para abertura de inspeção, RKNUZD3, aço inoxidável | 110 | 25 | 95 | 9

Tampa nivelável, separável para abertura de inspeção, RKNUZD3, aço inoxidável

Ref. 7409068 | EAN 4012195868125

Ref. / Tipo

Altura mín. do pavimento

Espessura do revestimento do pavimento

Medida h

Tamanho nominal para unidades de montagem de aparelhos	9

Descrição do produto

Descrição do produto

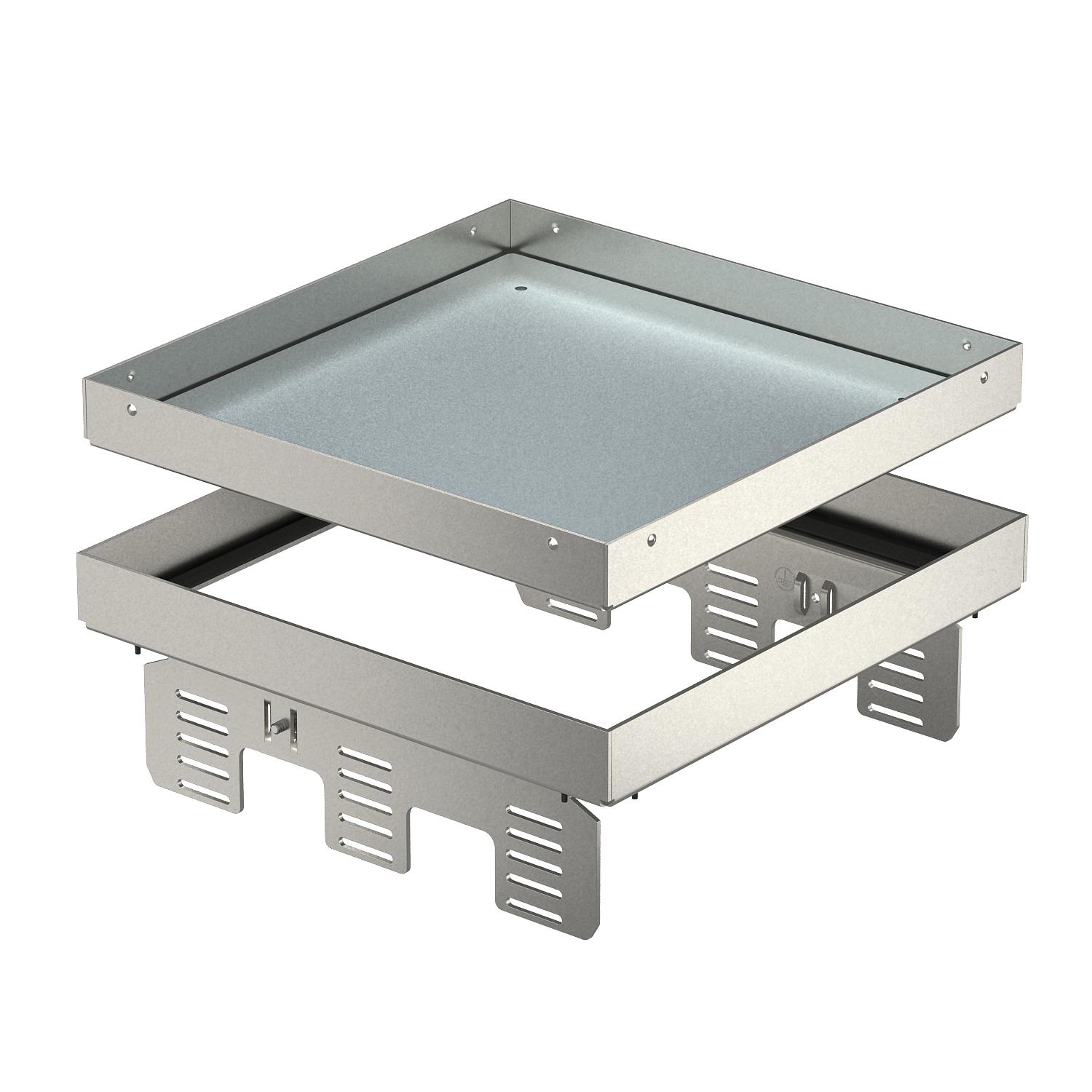

Tampa "cega" nivelável e desacoplada do piso para criar uma abertura de inspeção de tamanho nominal 9 em pavimentos tratados a seco ou a húmido em interiores, para a montagem em caixas de pavimento UZD250 ou UZD350, em conjunto com um aro de redução DUG../ 9 ou em UGD250-3/9 ou UGD350-3/9. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento. Apenas adequada para pavimentos lisos.
Tampa nivelável como tampa cega, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.

Dados técnicos

Dados técnicos

Altura mín. do pavimento	110 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 3.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento de instalação	244 mm
Conformidade com ROHS	sim
Dimensão	243x243mm
Espessura do revestimento do pavimento	25 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP00
Grau de proteção código IK	IK10
Largura de instalação	244 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Modelo para cargas pesadas	não
Permissões	VDE
Profundidade de instalação	110 mm
Separável	sim
Série do produto	RKN
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	húmido
Versão	quadrada
Versão da saída de cabos	Sem saída de cabo

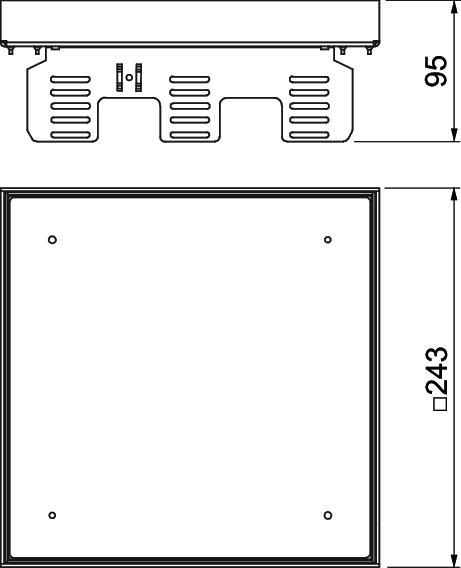

Dimensões

Altura	95 mm
Comprimento	243 mm

Largura	243 mm
Medida h	95 mm

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	20,9057 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Unidade

Declared Unit Quantity	1
Pegada de CO2 (GWP) do berço ao portão	20,9057 kg CO2e / 1 Peça

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Unidade	1 Unidade
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador para instalação em UGD350-3 para uma tampa nivelável quadrada	NW 350-3 QK	7410544	Unidade	1 Unidade
Aro de redução para tampa nivelável de tamanho 9 em sistema de chão	DUG RK UAN 9	7428547	Unidade	1 Unidade
Aro de redução 350 tamanho 9	DUG 350-3 9	7400513	Unidade	1 Unidade
