Tampa nivelável, separável para tubo, aço inoxidável
Ref. 7409605 | EAN 4012197369194
- Descrição do produto
-
Descrição do produtoTampa quadrada nivelável e desacoplável para instalação de aparelhos ao nível do pavimento e sem juntas em caixas de pavimento UZD 250-3 (profundidade mínima de instalação 151 mm)/UGD55 250-3 (profundidade mínima de instalação 136 mm). Adequado para todos os pavimentos de cimento. Estrutura da tampa com corpo de cofragem integrado e função de nivelamento. A moldura da tampa é nivelada através de 4 orifícios longitudinais no rebordo superior do revestimento do pavimento. Adequada a pavimentos de limpeza a seco, a húmido ou com água. A tampa é fixada com suportes de fixação no aro de redução durante os trabalhos de betonilha/terrazzo e, uma vez instalada, fica desacoplada em todas as direções. A estrutura da tampa é feita de aço inoxidável com um recorte de 25 mm de profundidade na tampa para o revestimento do piso.
Tampa nivelável com tubo periscópio, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Tampa nivelável com tubo periscópio. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45®. O fornecimento inclui uma tampa de proteção de alumínio para pavimentos (lixável), um aro de redução adequado para fixar o corpo da tampa e uma saia ISO para o desacoplar da caixa de pavimento. O tubo não está incluído no material fornecido.
-
- Dados técnicos
-
Dimensões

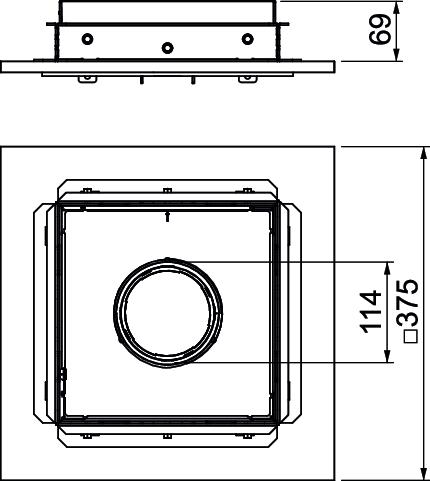

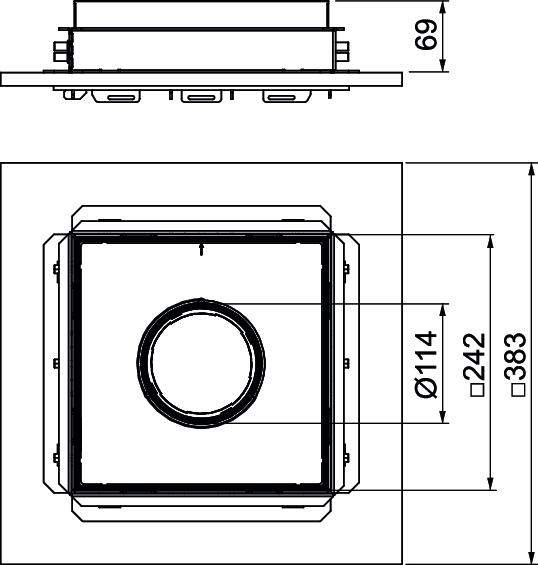

Altura 81 mm Altura do pavimento mín. 69 mm Altura máx. do soalho 110 mm Altura mín. do pavimento 136 mm Amplitude de nivelamento máx. 110 mm Amplitude de nivelamento mín. 69 mm Apropriado para instalação de pavimento côncavo não Apropriado para instalação em chão falso não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Comprimento 243 mm Dimensão 243x243x118 Espessura do revestimento do pavimento 25 mm Grau de proteção (IP), em não utilização IP55 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 243 mm Material Aço inoxidável, livre de ferrugem Modelo para cargas pesadas não Norma EN 50085-2-2 Número de saídas de cabos 1 Número de suportes universais 3 x UT4 Número dos aparelhos a instalar 12 Pegada de CO2 (GWP) do berço ao portão 42,6229 kg CO2e / 1 Peça Permissões VDE Profundidade de instalação 136 mm Separável sim Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação UT4 Tratamento do pavimento húmido Versão quadrada Versão da saída de cabos Tubo periscópio - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável
TUK2 GV 7428140 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade - Downloads
-
