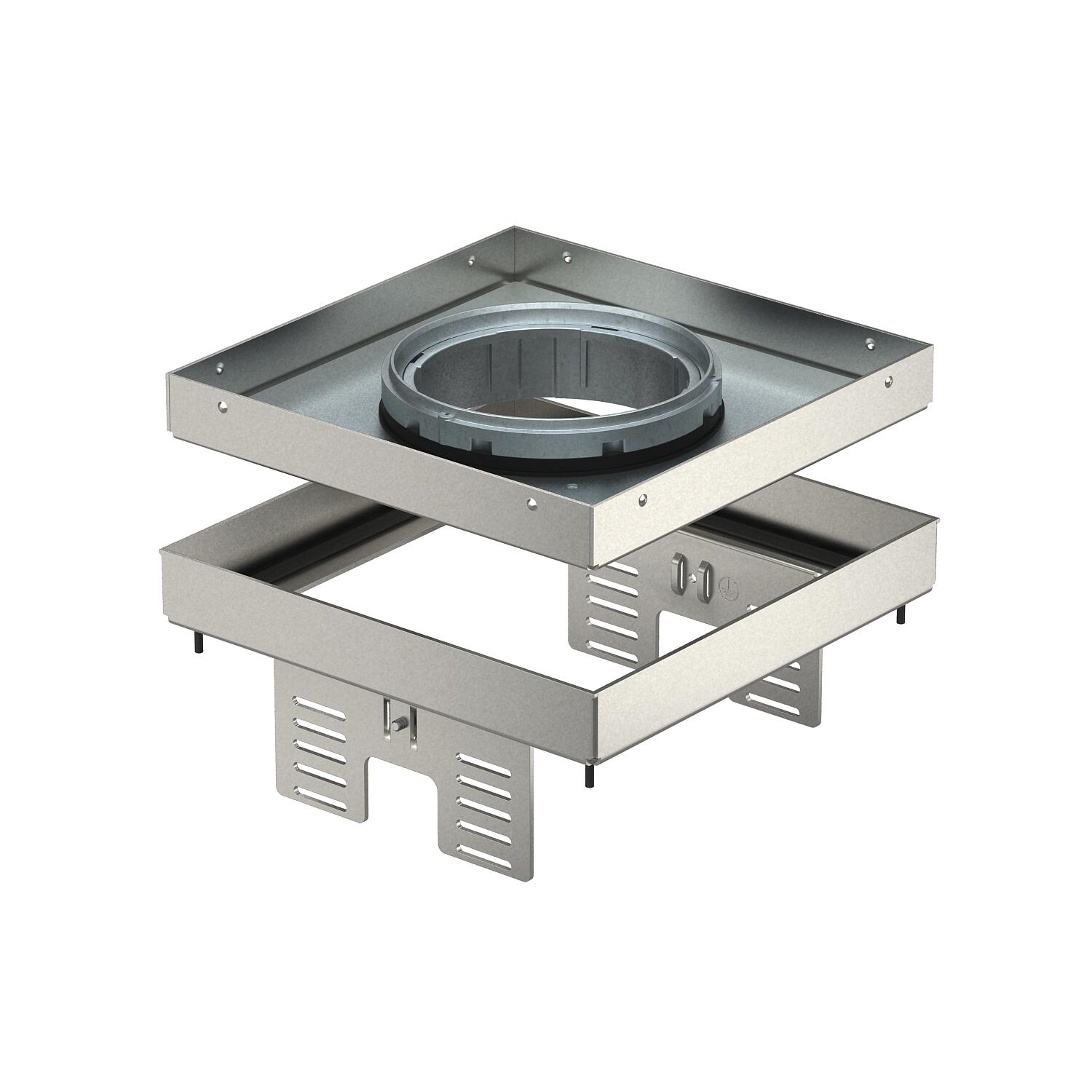

Tampa nivelável, separável para tubo, RKFNUZD3, aço inoxidável 105 | 90 | 20 | 4

Tampa nivelável, separável para tubo, RKFNUZD3, aço inoxidável

Ref. 7409372 | EAN 4012195869092

Ref. / Tipo	7409372 / RKFN2 UZD3 4VS20

Altura mín. do pavimento	105 mm

Medida h	90 mm

Espessura do revestimento do pavimento	20 mm

Tamanho nominal para unidades de montagem de aparelhos	4

Descrição do produto

Descrição do produto

Tampa nivelável e desacoplada do pavimento de tamanho nominal 4, para tubo periscópio, para a montagem de aparelhos de instalação em pavimentos tratados a seco ou a húmido em interiores, para montagem em caixas de pavimento UZD250-3 ou UZD350-3, em cada caso em conjunto com um aro de redução DUG../4 ou em UGD250-3/4 ou UGD350-3/4. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com tubo, 2 compartimentos. Podem ser instaladas 2 placas de suporte APMT5. Para a montagem de 2 suportes universais UT3 para 4 aparelhos de instalação individuais com anel de suporte/pega ou 6 aparelhagens Modul 45. O tubo não está incluído no material fornecido.

Dados técnicos

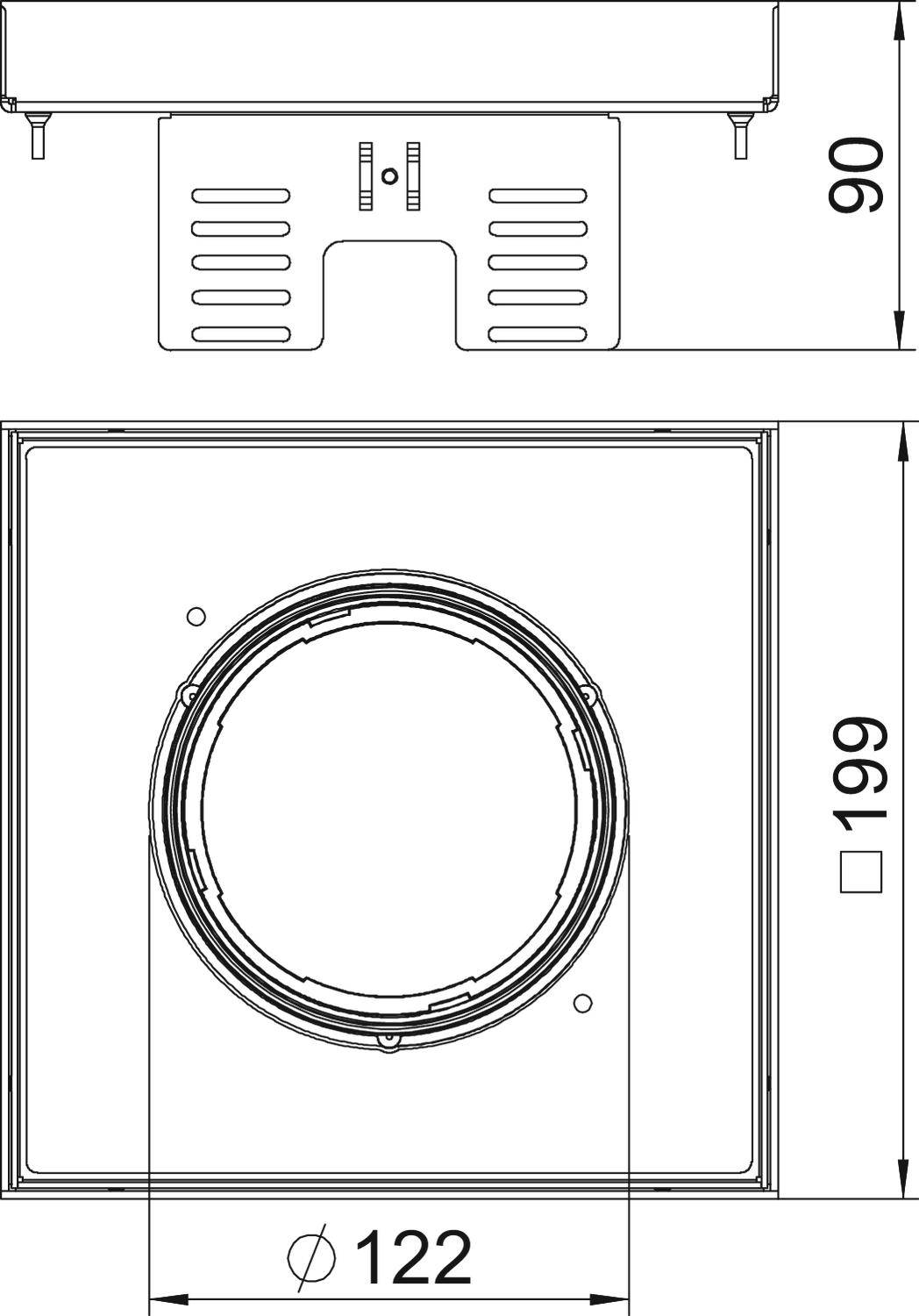

Dimensões

Altura	90 mm
Altura mín. do pavimento	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 3.000 N
Carga vertical, pequena área	até 3.000 N
Comprimento	199 mm
Comprimento de instalação	201 mm
Dimensão	200x200mm
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP44
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Largura	199 mm
Largura de instalação	201 mm

Material	Aço inoxidável, livre de ferrugem 1.4301
Medida h	90 mm
Modelo para cargas pesadas	não
Número de saídas de cabos	1
Número dos aparelhos a instalar	6
Pegada de CO2 (GWP) do berço ao portão	14,716 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	105 mm
Separável	sim
Suporte para instalação de suportes de aparelhos.	não
Tamanho nominal para unidades de montagem de aparelhos	4
Tipo de sistema de instalação	UT3
Tratamento do pavimento	húmido
Versão	quadrada
Versão da saída de cabos	Tubo periscópio

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Medida h	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador para instalação em UGD350-3 para uma tampa nivelável quadrada	NW 350-3 QK	7410544	Unidade	1 Unidade
Tubo periscópio, com pega e sem revestimento, para cassete e tampa nivelável	TUK2 GV	7428140	Unidade	1 Unidade
Caixa de proteção Terrazzo para tampas niveláveis de tamanho 4	SK RK4	7404380	Unidade	1 Unidade
Aro de redução para tampa nivelável de tamanho 4 em sistema de chão	DUG RK UAN 4	7428544	Unidade	1 Unidade
Aro de redução 350 tamanho 4	DUG 350-3 4	7400505	Unidade	1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm	UT3 45 3	7408723	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm	MTU 2	7407836	Unidade	1 Unidade
