União de tubos em plástico livre de halogéneo 30,5 | 32 | M32

morepic-1

morepic-2

morepic-3

União de tubos em plástico livre de halogéneo

Ref. 2047731 | EAN 4012195623144

Ref. / Tipo

Medida A

Medida D

Medida M (mm)

Descrição do produto

Descrição do produto

Acessório: União para tubos de instalação livre de halogéneo e curvas sem rosca, conforme a EN 61386 (código:4421).

Dados técnicos

Dados técnicos

Conformidade com ROHS	sim
Cor	cinzento claro; RAL 7035
Dimensão	Ø32mm
Livre de halogéneos	sim

Material	Policarbonato/acrilonitrila-butadieno-estireno
Série do produto	Tubos plásticos
Tamanho	M32

Dimensões

Comprimento	62 mm
Medida A	30,5 mm
Medida D	32 mm

Medida L	62 mm
Medida M (mm)	M32

Todos os tipos

Todos os tipos

Tipo	Medida A	Medida D	Medida M (mm)	Ref.	Quantidade	Qte. minima fornec.
KVH16 LGR	14,5 mm	16 mm	M16	2047728	Unidade	50 Unidade
KVH20 LGR	18,5 mm	20 mm	M20	2047729	Unidade	50 Unidade
KVH25 LGR	23,5 mm	25 mm	M25	2047730	Unidade	50 Unidade
KVH32 LGR	30,5 mm	32 mm	M32	2047731	Unidade	25 Unidade
KVH40 LGR	38,5 mm	40 mm	M40	2047732	Unidade	25 Unidade

Downloads

Ficha técnica KVH32 LGR / 2047731 , 0.15MB , pdf

Brochura Sistemas de tubos metálicos OBO , 2.10MB , pdf

Catálogo Sistemas de ligação e fixação , 2.10MB , pdf

Catálogo Guia de planeamento e conhecimentos básicos, sistemas de ligação e fixação , 2.10MB , pdf

Catálogo Connection and routing systems , 40.76MB , pdf

Download

Declaração de conformidade UE KVH32 LGR / 2047731 , 0.13MB , pdf

REACH Declaração de conformidade KVH32 LGR / 2047731 , 0.13MB , pdf

Download

RoHS Declaração de conformidade KVH32 LGR / 2047731 , 0.13MB , pdf

Download

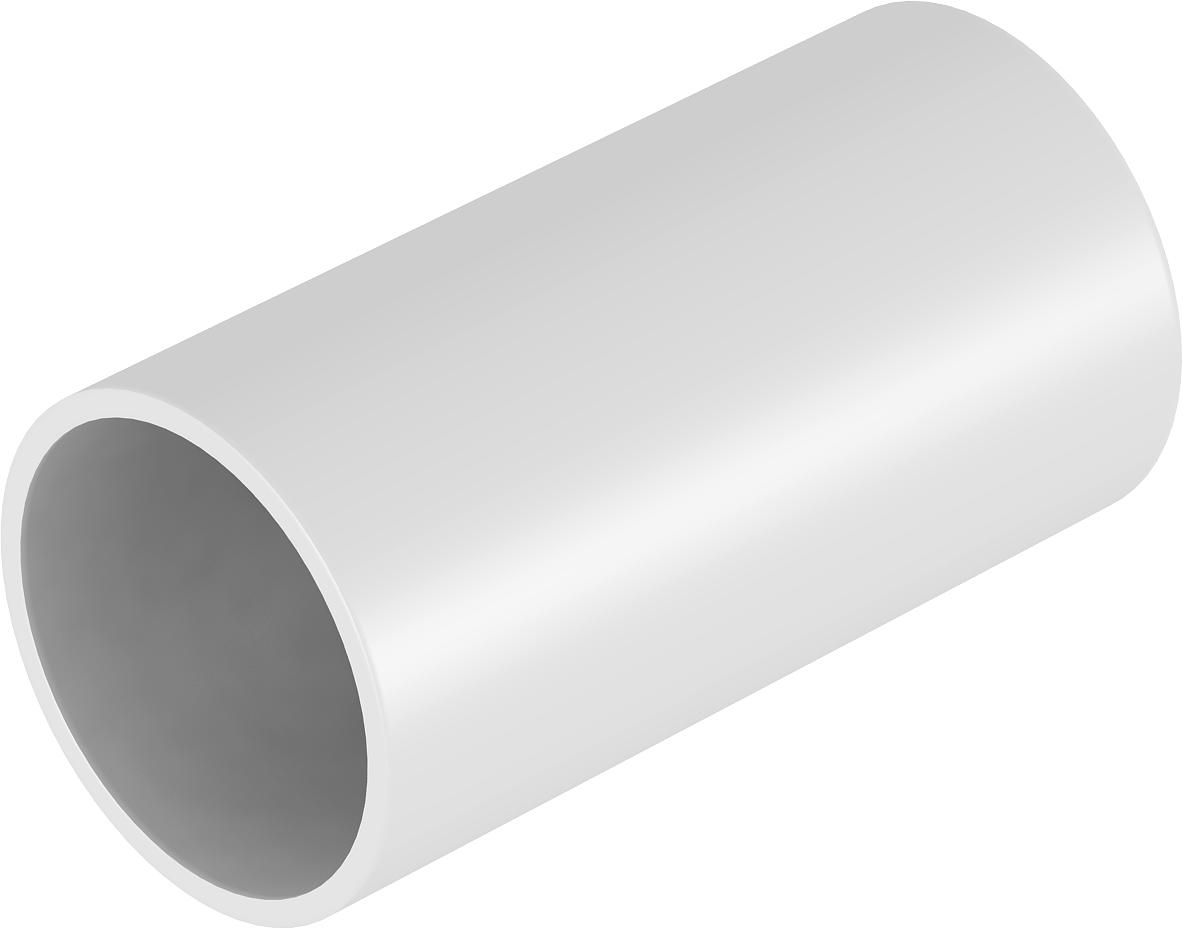

Gráfico do produto KVH32 LGR / 2047731, 22.63 kB, jpg

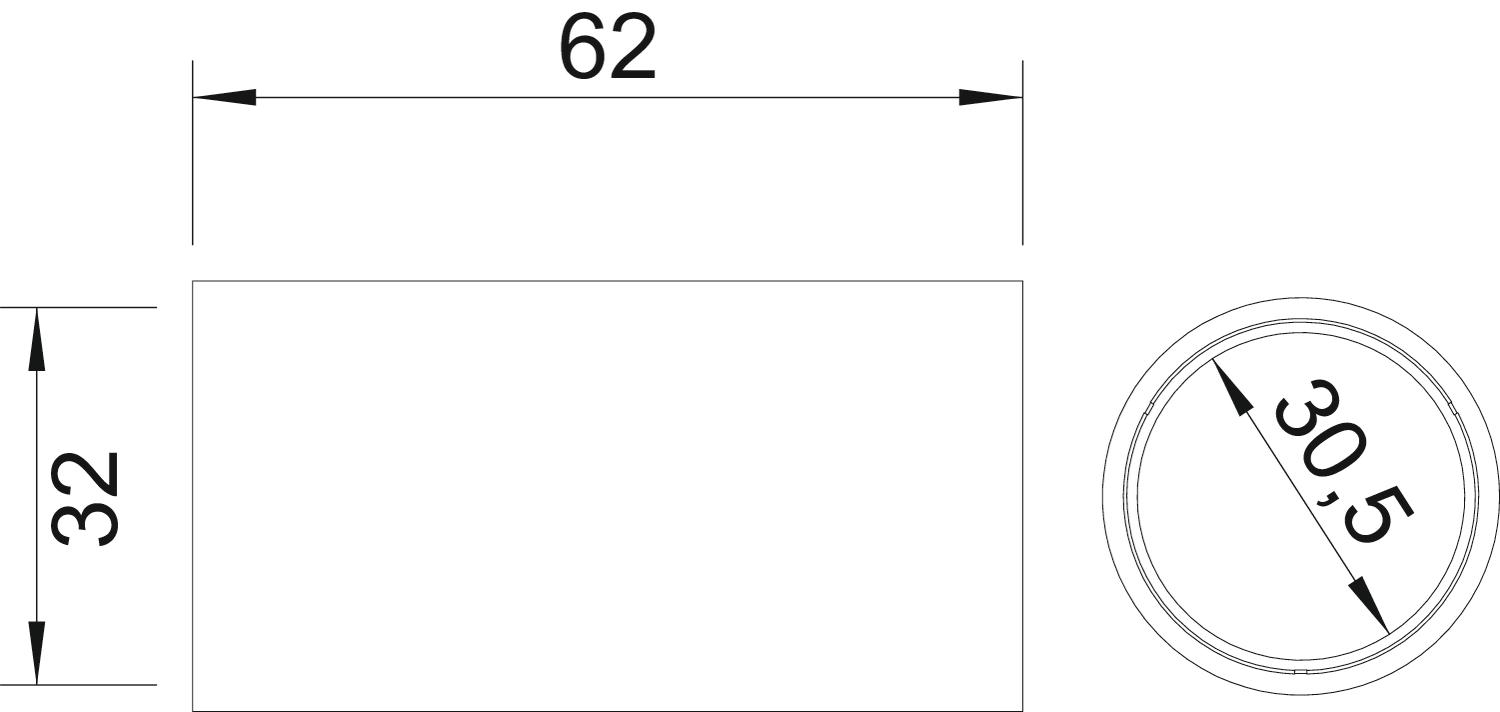

Desenho cotado KVH32 LGR / 2047731, 43.38 kB, jpg

KVH32 LGR / 2047731
