Unidade de ampliação para GES4, altura 60-110 mm
Ref. 7424900 | EAN 4012195245179
- Descrição do produto
-
Descrição do produtoCalha, fornecida com abertura na tampa para a instalação de uma tampa de encastramento do tipo GES4, constituída com base e laterais em chapa, perfis de instalação do pavimento, tampa da calha equipada com tampa de obra e um topo. O material fornecido inclui 3 esquadros de fixação com nivelamento de altura, 3 escora estabilizadora, 1 suporte de tampa e 1 kit de montagem de ângulo.
Tamanho da abertura de montagem adequado para a instalação de uma tampa retangular de tamanho 4.
-
- Dados técnicos
-
Dados técnicos

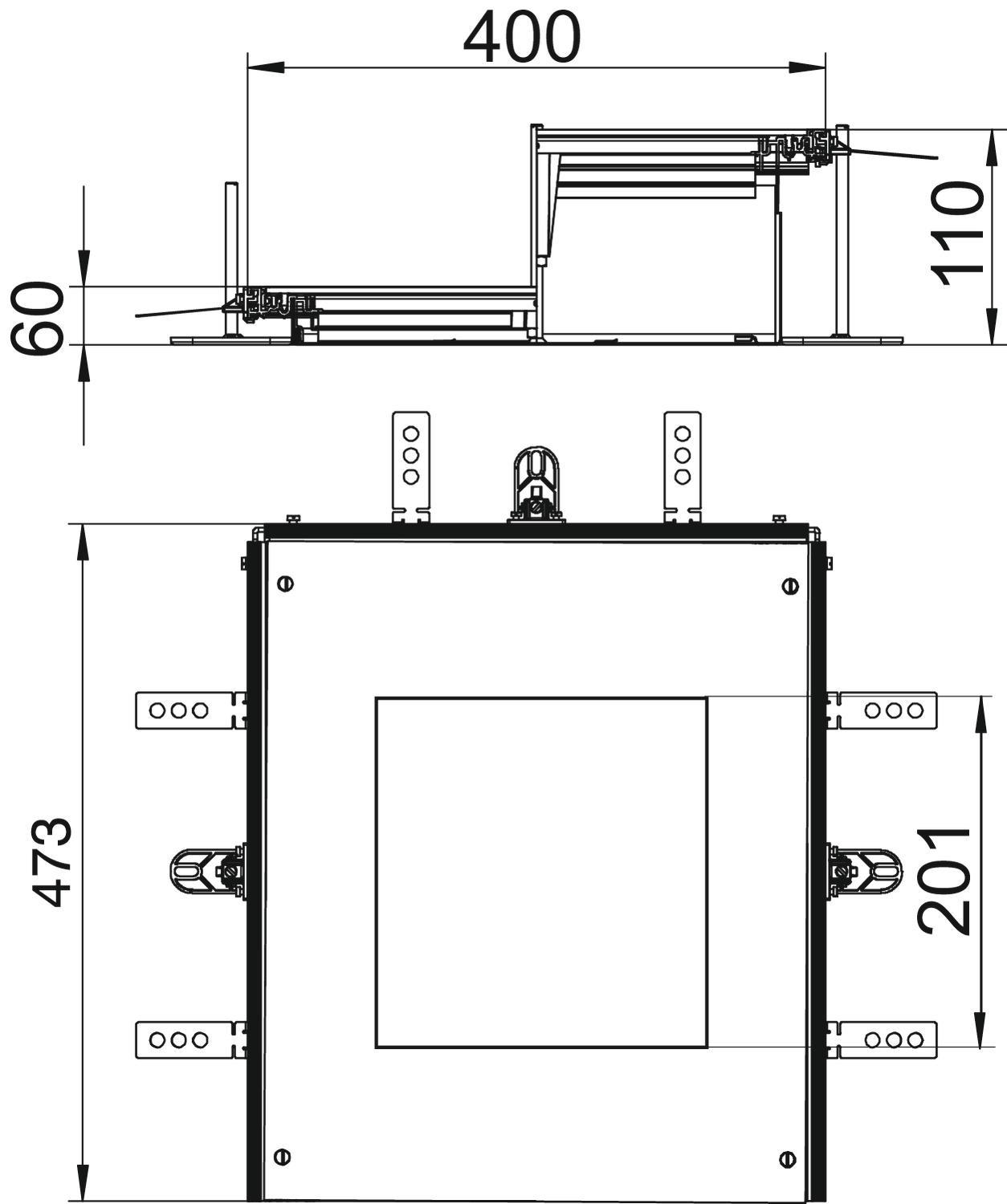

Abertura para unidade de montagem de aparelhos Abertura para aparelhagem quadrada Abertura para instalação de Telitank no chão não Altura da calha máx. 110 mm Altura da calha mín. 60 mm Altura mínima do pavimento 60 Amplitude de nivelamento máx. 110 mm Amplitude de nivelamento mín. 60 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação aberta ao nível do pavimento sim Apropriado para calha de pavimento para betonilha não Apropriado para junta de dilatação não Coberturas 1 Com abertura de ligação sim Com ligação equipotencial não Com saliência sim Com separador não Comprimento 473 mm Espessura do material da tampa 4 Fixação da tampa encaixável não Largura 400 mm Material Aço Medida a 201 mm Medida A 400 mm Medida h 60 mm Número de aberturas de montagem 1 Pegada de CO2 (GWP) do berço ao portão 47,0493 kg CO2e / 1 Peça Placa de fundo não Possibilidade de montagem de vedante sim Separável não Superfície galvanizado pelo método Sendzimir Tamanho nominal para unidades de montagem de aparelhos 4 Tampa amovível sim Tampa para abertura de montagem sim - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa de encastramento quadrada para altura do pavimento 55 mm
GES9 55U V 7011 7405037 1 Unidade
Tampa de encastramento quadrada para altura do pavimento 55 mm
GES9 55U V 9011 7405039 1 Unidade - Downloads
-
