Unidade de canais para GESR9, altura 100-150 mm
Ref. 7424804 | EAN 4012195245087
- Descrição do produto
-

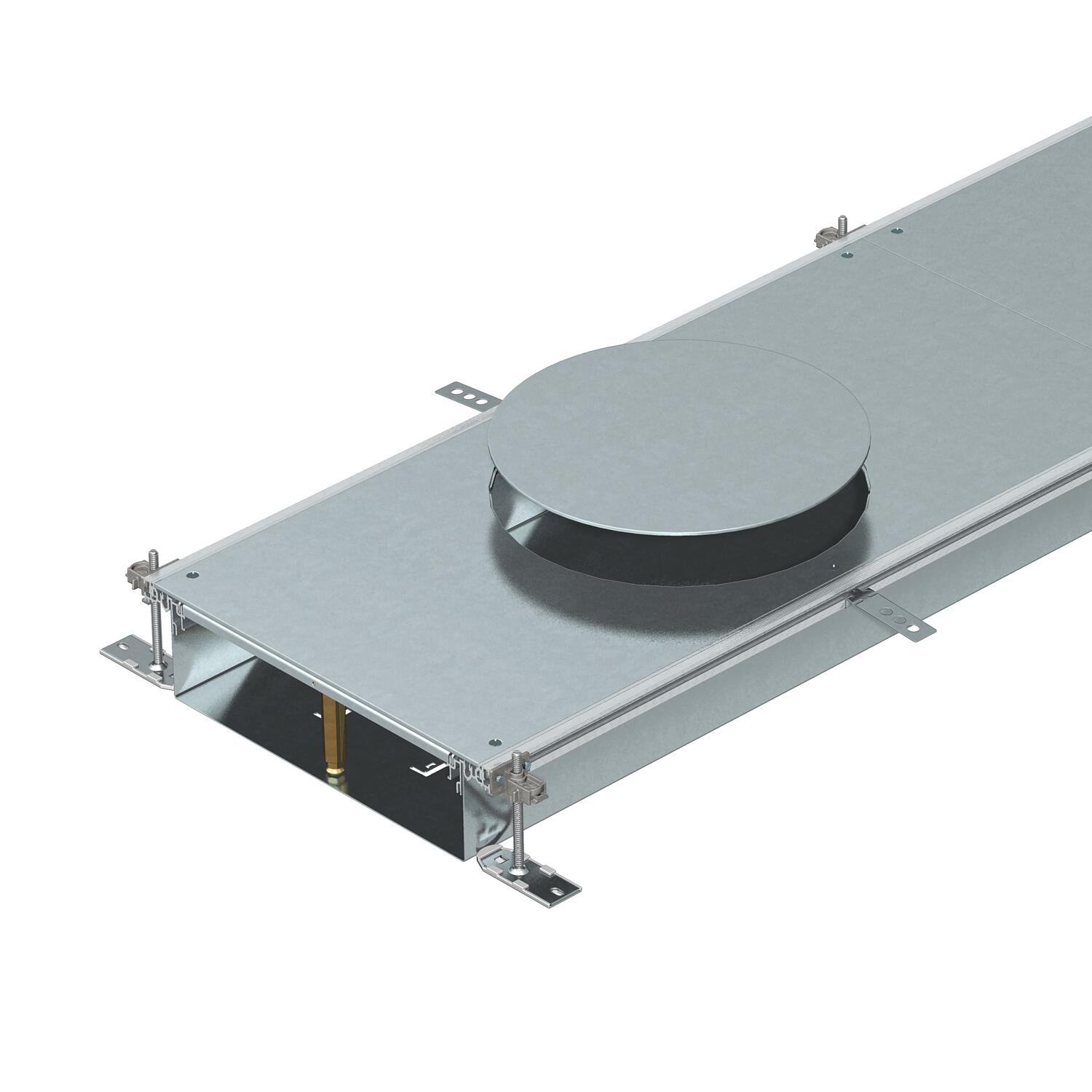

Descrição do produtoCalha para a condução de cabos, com 3 ou 6 tampas, com abertura na tampa para a instalação de uma tampa de encastramento do tipo GESR9, constituída por base e laterais em chapa, perfis de instalação do pavimento 4 mm e tampa de obra é fornecida. Base inferior do pavimento com entalhes para a montagem por encaixe dos separadores. O material fornecido inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e 3 tampas (em calhas com largura de 400) ou 6 tampas (em calhas com largura de 500 e 600). Calha fornecida com a tampa da calha aparafusada.
Com três tampas de montagem (em caso de largura de calha de 400, C = 800 mm) ou com seis (no caso de largura de calha de 500 e 600, C = 400 mm), cada uma com abertura de montagem para uma tampa retangular de tamanho 9 ou 9/55.
-
- Dados técnicos
-
Dados técnicos

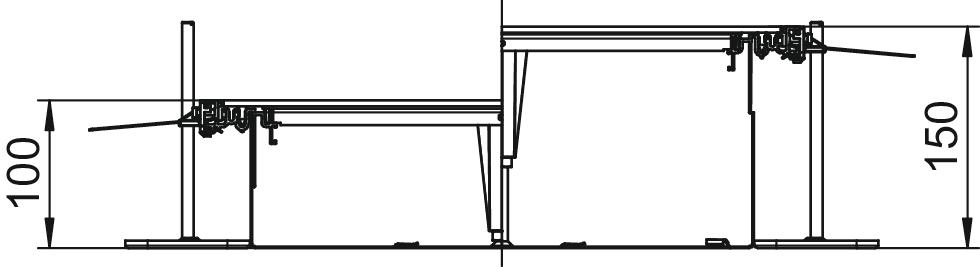

Abertura para unidade de montagem de aparelhos Abertura redondo Abertura para instalação de Telitank no chão não Altura da calha máx. 150 mm Altura da calha mín. 100 mm Altura mínima do pavimento 100 Amplitude de nivelamento máx. 150 mm Amplitude de nivelamento mín. 100 mm Apropriado para junta de dilatação não Coberturas 6 Com abertura de ligação sim Com ligação equipotencial não Com saliência sim Com separador não Comprimento 2400 mm Dimensão 2400x600x100 Espessura do material da tampa 4 Fixação da tampa encaixável não Largura 600 mm Material Aço Número de aparelhagens previstas 6 Número de divisórias possíveis 2 Número de vias 3 St. Pegada de CO2 (GWP) do berço ao portão 108,6962 kg CO2e / 1 Metro Placa de fundo sim Possibilidade de montagem de vedante sim Separável não Superfície galvanizado pelo método Sendzimir Tampa amovível sim Tampa para abertura de montagem sim - Todos os tipos
