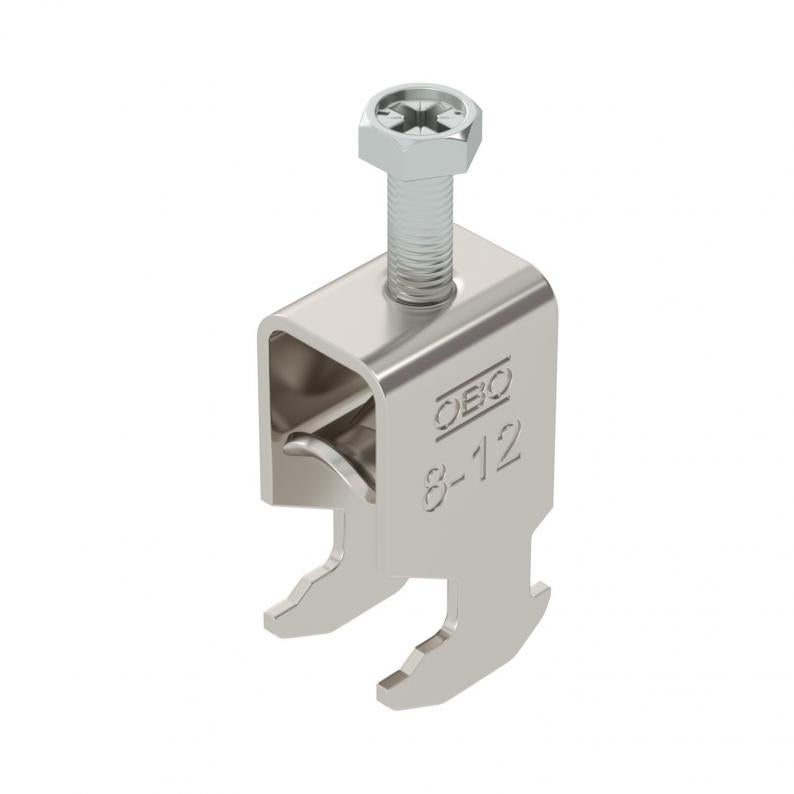

Abraçadeira 2056 tipo H, simples, placa de pressão metálica, A4

Abraçadeira 2056 tipo H, simples, placa de pressão metálica, A4

Tipo BS-H1-M-12 A4
Ref. 1188521
EAN 4012197416065
Mostrar todas as versões
Ref. / Tipo
Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.

unid. de venda menor: 25 Unidade

Unidade

Descrição

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Largura de rasgo 16-17 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento22,5 mm
Largura17 mm
Altura42 mm
Medida L34 mm
Medida A22,5 mm
Medida B17 mm
Medida H42 mm
Medida t1,5 mm
Medida C28 mm
Medida G (mm)M6

Dados técnicos

Funktionsgarantisim
Espessura das chapas1,5 mm
para diâmetro de tubo mín.8 mm
para diâmetro de tubo máx.12 mm
Largura de rasgo10 mm
para perfil com rasgo (com intervalo) mín.16 mm
para perfil com rasgo (com intervalo) máx.17 mm
Livre de halogéneossim
RoscaM6
Com placa metálicasim
Comprimento exterior28 mm
Número de cabos/tubos1
Superfície adicionalsem tratamento
Material adicionalaço inoxidável
Máx. Binário de aperto3 Nm
Tipo de montagemPerfil
Conformidade com ROHSsim
Intervalo de aperto D mín.8 mm
Intervalo de aperto D máx.12 mm
Dimensão8-12mm
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável 1.4571
Série do produto2056 / 2058

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão0,2436 kg CO2e / 1 Peça
CO₂ Footprint (GWP)0,2436 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (2)
Instruções e ajudas (1)
Imagens do produto (2)

Versões

Máx. Binário de aperto
Intervalo de aperto D mín.
Intervalo de aperto D máx.
BS-H1-M-12 A4
Ref.
1188521
Máx. Binário de aperto
3
Intervalo de aperto D mín.
8
Intervalo de aperto D máx.
12
BS-H1-M-16 A4
Ref.
1188523
Máx. Binário de aperto
3
Intervalo de aperto D mín.
12
Intervalo de aperto D máx.
16
BS-H1-M-22 A4
Ref.
1188527
Máx. Binário de aperto
3
Intervalo de aperto D mín.
16
Intervalo de aperto D máx.
22
BS-H1-M-28 A4
Ref.
1188530
Máx. Binário de aperto
3
Intervalo de aperto D mín.
22
Intervalo de aperto D máx.
28
BS-H1-M-34 A4
Ref.
1188533
Máx. Binário de aperto
3
Intervalo de aperto D mín.
28
Intervalo de aperto D máx.
34
BS-H1-M-40 A4
Ref.
1188536
Máx. Binário de aperto
3
Intervalo de aperto D mín.
34
Intervalo de aperto D máx.
40
BS-H1-M-46 A4
Ref.
1188539
Máx. Binário de aperto
5
Intervalo de aperto D mín.
40
Intervalo de aperto D máx.
46
BS-H1-M-52 A4
Ref.
1188541
Máx. Binário de aperto
5
Intervalo de aperto D mín.
46
Intervalo de aperto D máx.
52
BS-H1-M-58 A4
Ref.
1188545
Máx. Binário de aperto
5
Intervalo de aperto D mín.
52
Intervalo de aperto D máx.
58
BS-H1-M-64 A4
Ref.
1188548
Máx. Binário de aperto
5
Intervalo de aperto D mín.
58
Intervalo de aperto D máx.
64
BS-H1-M-70 A4
Ref.
1188551
Máx. Binário de aperto
5
Intervalo de aperto D mín.
64
Intervalo de aperto D máx.
70
BS-H1-M-76 A4
Ref.
1188554
Máx. Binário de aperto
5
Intervalo de aperto D mín.
70
Intervalo de aperto D máx.
76
