Abraçadeira de ligação à terra tipo 952
Tipo 952 Z 1
Ref. 5052114
EAN 4012195386957
Ref. / Tipo
Medida X
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
unid. de venda menor: 5 Unidade
5Unidade
Unidade
Descrição
• para tubos 1/2 - 2 polegadas ou Ø 11,5-60 mm
• possibilidades de ligação: condutores 16-70 mm² ou condutores redondos até Rd 10 com grampo de pressão imperdível em aço inoxidável
• com 2 parafusos sextavados M6 x 16 e 2 parafusos sextavados M8 x 20 em aço galvanizado a quente
• parte superior da abraçadeira com ponto de contacto em zinco fundido sob pressão, parte inferior da abraçadeira em aço galvanizada a quente
• possibilidades de ligação: condutores 16-70 mm² ou condutores redondos até Rd 10 com grampo de pressão imperdível em aço inoxidável
• com 2 parafusos sextavados M6 x 16 e 2 parafusos sextavados M8 x 20 em aço galvanizado a quente
• parte superior da abraçadeira com ponto de contacto em zinco fundido sob pressão, parte inferior da abraçadeira em aço galvanizada a quente
Dados técnicos

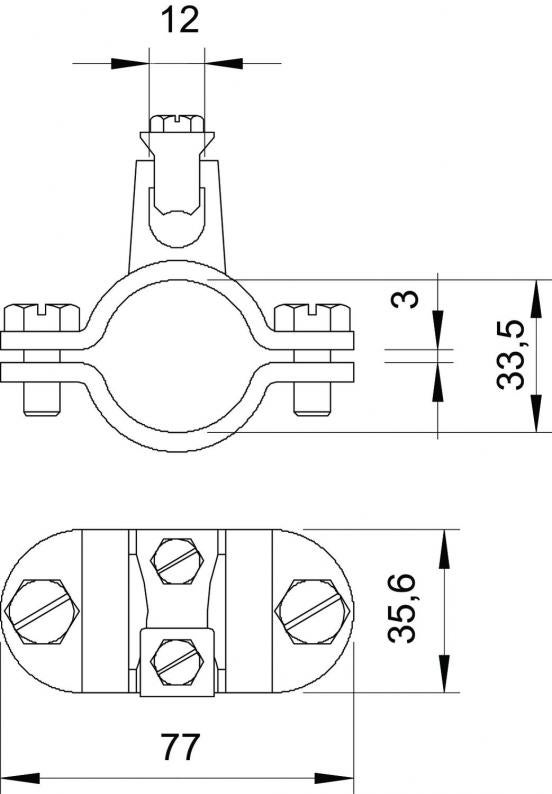

Dimensões
| Medida X | 3 mm |
|---|---|
| Medida A | 77 mm |
| Medida D | 33,5 mm |
Dados técnicos
| Intervalo de aperto D | 1 |
|---|---|
| Número do condutor | 1 |
| Secção transversal do cabo a ligar mín. | 16 mm² |
| Secção transversal do cabo a ligar máx. | 70 mm² |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 30,5 mm |
| Intervalo de aperto D máx. | 33,5 mm |
| Dimensão | 1" |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,8798 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,8798 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Imagens do produto (2)
Versões
Tipo
Medida X
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
Ref.
952 Z 3/4
3
71
24
27
5052092
952 Z 1
3
77
30,5
33,5
5052114
952 Z 1 1/4
3
87
39,5
42,5
5052130
Medida A
Intervalo de aperto D mín.
Intervalo de aperto D máx.
952 Z 3/4
Ref.
5052092
Medida X
3
Medida A
71
Intervalo de aperto D mín.
24
Intervalo de aperto D máx.
27
952 Z 1
Ref.
5052114
Medida X
3
Medida A
77
Intervalo de aperto D mín.
30,5
Intervalo de aperto D máx.
33,5
952 Z 1 1/4
Ref.
5052130
Medida X
3
Medida A
87
Intervalo de aperto D mín.
39,5
Intervalo de aperto D máx.
42,5
