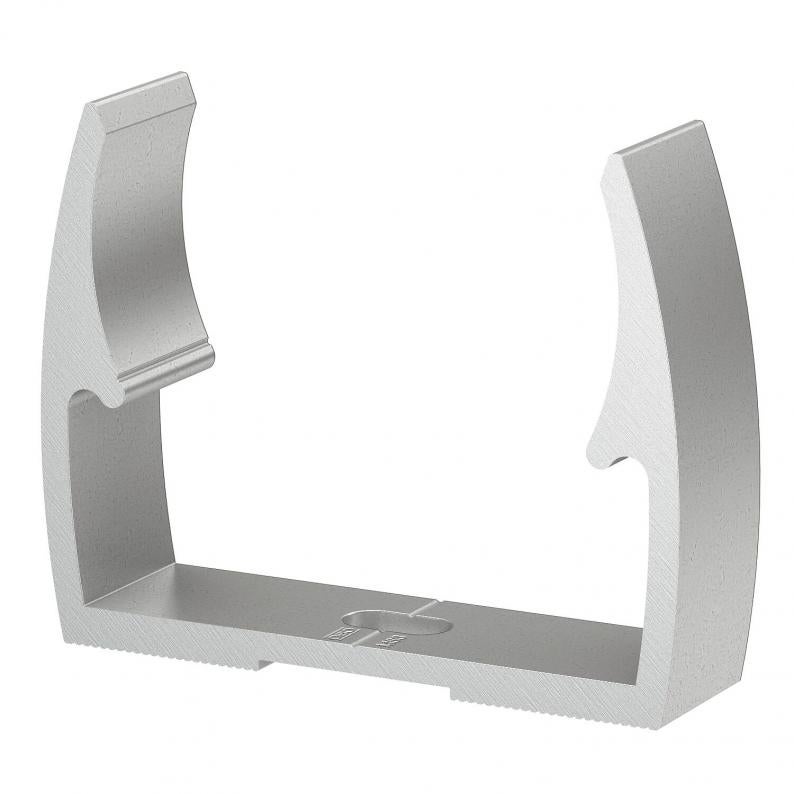

Abraçadeiras OBO-Quick, alumínio
Tipo ALQ M20
Ref. 2149920
EAN 4012196409242
Ref. / Tipo
Tamanho nominal
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Abraçadeira Quick OBO tipo ALQ M, para todos os sistemas de tubos métricos de alumínio, bem como tubos isolados para pequenas e grandes cargas. Adequado para a fixação do sistema de tubos OBO, material: alumínio.
A marcação central permite a fixação ótima do tubo e a colocação automática da abraçadeira na posição correta.
Furo oblongo para o alinhamento lateral durante a instalação com parafuso, bucha rápida ou tapite.
Distância de fixação recomendada: 50-60 cm.
A marcação central permite a fixação ótima do tubo e a colocação automática da abraçadeira na posição correta.
Furo oblongo para o alinhamento lateral durante a instalação com parafuso, bucha rápida ou tapite.
Distância de fixação recomendada: 50-60 cm.
Dados técnicos

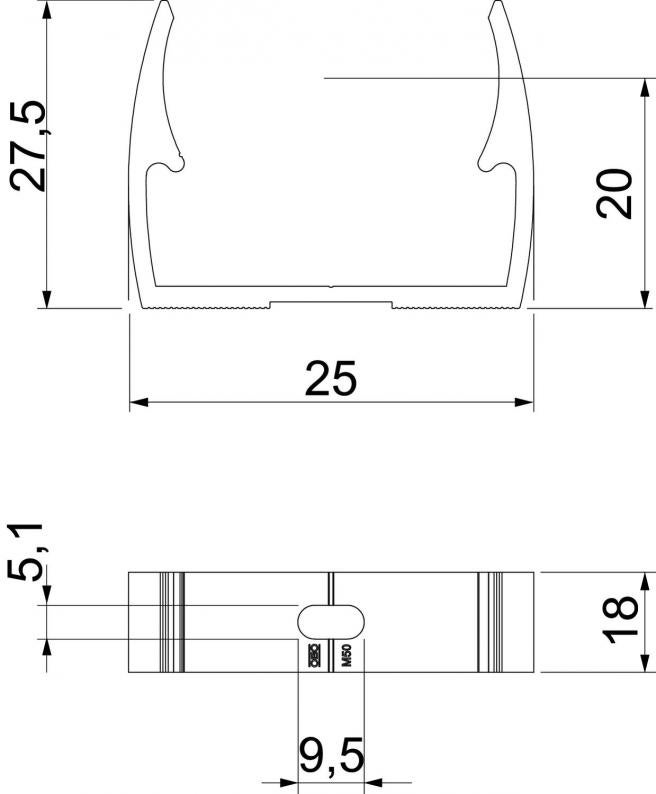

Dimensões
| Medida A | 25 mm |
|---|---|
| Medida B | 18 mm |
| Medida H | 27,5 mm |
| Medida F | 9,5 mm |
| Medida h | 20 mm |
| Medida E | 5,1 mm |
Dados técnicos
| Tamanho nominal | 20 |
|---|---|
| Livre de halogéneos | não |
| Resistência à tração | 75 N |
| Resistente à radiação UV | sim |
| Agrupável | não |
| Fechado | não |
| Número de cabos/tubos | 1 |
| Com depósito | não |
| Tipo de fixação | Orifício roscado |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 20 mm |
| Intervalo de aperto D máx. | 20 mm |
| Gama de temperaturas de aplicação mín. | -25 °C |
| Gama de temperaturas de aplicação máx. | 90 °C |
| Dimensão | M20 |
| Material | Alumínio |
| Resistance to impact | 2 J |
| Resistance to lateral load | 125 N |
| Resistance to axial load | 25 N |
| Resistance against corrosion | elevado |
| Série do produto | Série Abraçadeiras Quick |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1511 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1511 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (4)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Tamanho nominal
Ref.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
