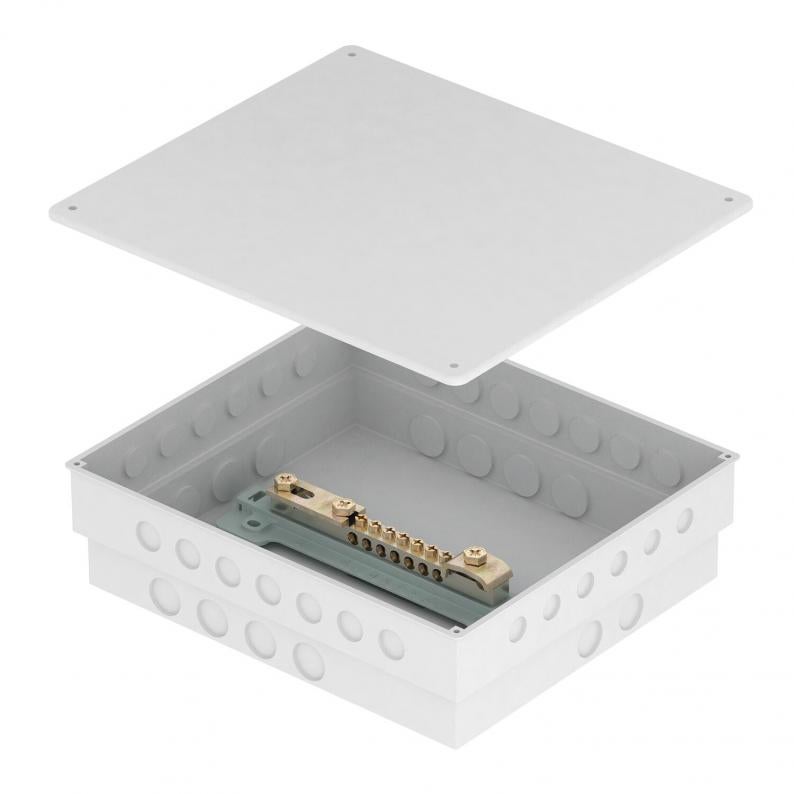

Barra equipotencial 1809 em caixa para encastrar
Tipo 1809 UP
Ref. 5015065
EAN 4012195378198
Ref. / Tipo
5015065 / 1809 UP
Comprimento
250 mm
Largura
220 mm
Altura
67 mm
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
• com régua equipotencial de terras 1809 (sem cobertura) montada na caixa de encastrar
• caixa de encastrar com entradas pré-estampadas para introdução de cabos e tampa
• régua de contactos em latão, niquelada
• parafusos e tampas em aço, galvanizados a zinco
• capacidades de descarga de 100 kA (10/350)
opções de ligação:
• 7 cabos até 25 mm²
• 1 condutor redondo Rd 8-10
• 1 condutor plano até FL 30 ou condutor redondo Rd 8-10
• caixa de encastrar com entradas pré-estampadas para introdução de cabos e tampa
• régua de contactos em latão, niquelada
• parafusos e tampas em aço, galvanizados a zinco
• capacidades de descarga de 100 kA (10/350)
opções de ligação:
• 7 cabos até 25 mm²
• 1 condutor redondo Rd 8-10
• 1 condutor plano até FL 30 ou condutor redondo Rd 8-10
Dados técnicos

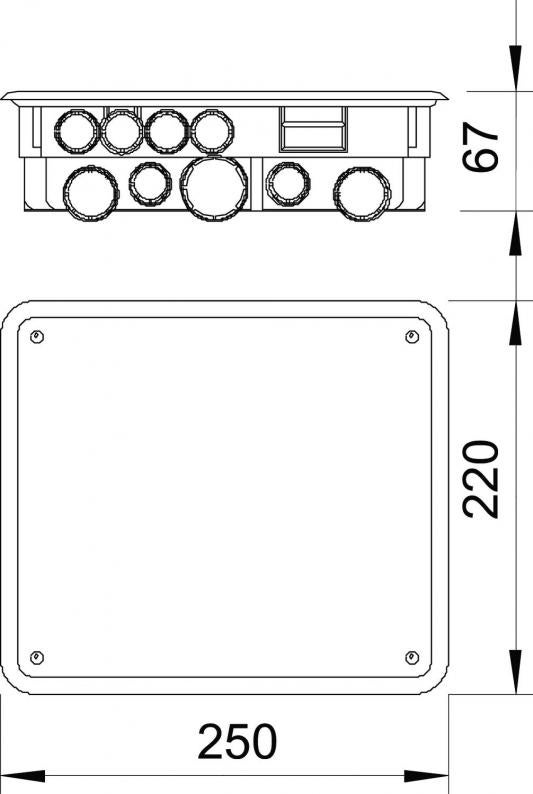

Dimensões
| Comprimento | 250 mm |
|---|---|
| Largura | 220 mm |
| Altura | 67 mm |
Dados técnicos
| Isolante | sim |
|---|---|
| Número total de ligações de condutores redondos | 1 |
| Número de ligações de condutores redondos 8 mm | 0 |
| Número de ligações de condutores redondos 10 mm | 0 |
| Número de ligações de condutores redondos 8-10 mm | 1 |
| Número de ligações de condutores planos até 30 mm | 1 |
| Número de ligações de condutores planos até 40 mm | 0 |
| Número de ligações de cabos até 6 mm², rígido | 0 |
| Número de ligações de cabos rígidos até 16 mm² | 0 |
| Número de ligações de cabos até 25 mm², rígido | 7 |
| Número de ligações de cabos até 95 mm², rígido | 0 |
| Material da calha de contacto | Latão |
| Material do borne | Aço |
| Superfície da calha de contacto | niquelado |
| Superfície do borne | eletrogalvanizado |
| Versão | na caixa |
| Conformidade com ROHS | Isento |
| Modelo | Montagem fixa |
| Dimensão | 50x5mm |
| Material | Latão |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,6007 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6007 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
