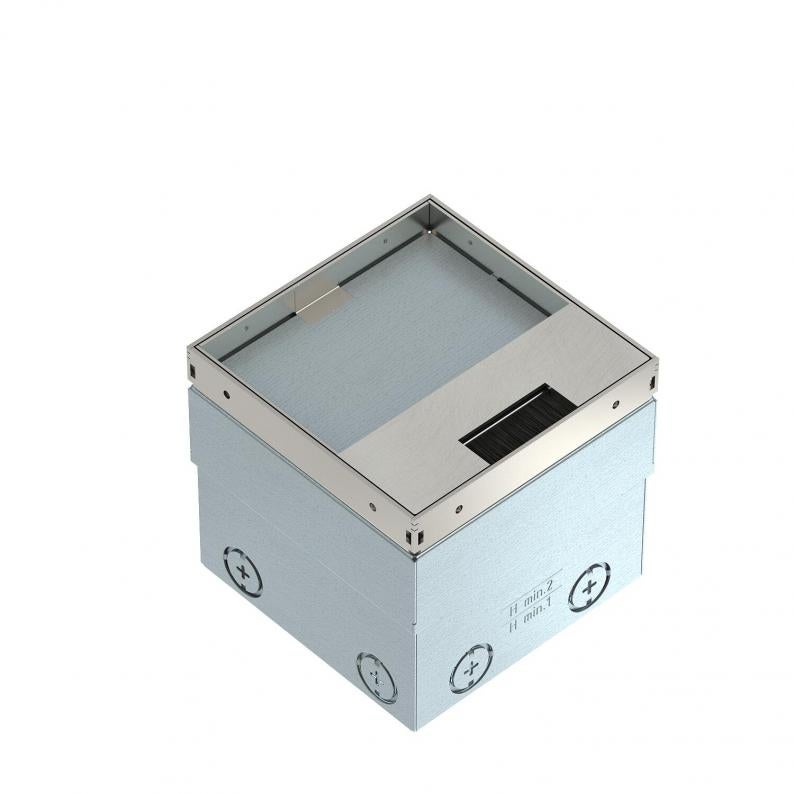

Caixa de pavimento UDHOME2, com saída de escova, com abertura para revestimento, não equipada, aço inoxidável
Tipo UDHOME2 BN15
Ref. 7368353
EAN 4012197366810
Ref. / Tipo
7368353 / UDHOME2 BN15
Modelo de tampa
Reentrância para revestimento do pavimento
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixa de pavimento quadrada para utilização em chão falso com limpeza a seco e betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de instalação é de 110 mm, nivelamento de + 25 mm. Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. Tampa com abertura para o revestimento do piso e saída de cabos com escova. Caixa vazia para até 2 aparelhagens Modul 45® no espelho e 2 conectores de dados no suporte de montagem opcional.
Dados técnicos
Dimensões
| Comprimento | 140 mm |
|---|---|
| Largura | 140 mm |
| Altura | 110 mm |
| Medida h | 110 mm |
Dados técnicos
| Altura do pavimento mín. | 110 mm |
|---|---|
| Altura máx. do soalho | 135 mm |
| Altura mín. do pavimento | 110 mm |
| Altura máx. do pavimento | 135 mm |
| Número de entradas | 8 |
| Modelo de tampa | Reentrância para revestimento do pavimento |
| Espessura do revestimento do pavimento | 15 mm |
| Amplitude de nivelamento mín. | 110 mm |
| Amplitude de nivelamento máx. | 135 mm |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 2 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 144 mm |
| Largura de instalação | 144 mm |
| Comprimento exterior | 140 mm |
| Largura exterior | 140 mm |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 0 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 110 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | não |
| Versão da saída de cabos | Barra de escova |
| Suporte para instalação de suportes de aparelhos. | não |
| Grau de proteção código IK | IK10 |
| Adequado para uso exterior | não |
| Número de tomadas SCHUKO | 0 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 2 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Área de aplicação, em utilização | 6.101.1 tratamento do chão a seco |
| Área de aplicação, em não utilização | 6.101.1 tratamento do chão a seco |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 15.000 N |
| Versão | quadrada |
| Montagem | Caixa vazia |
| Conformidade com ROHS | Isento |
| Dimensão | 140x140x110 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 12,057 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 12,057 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
