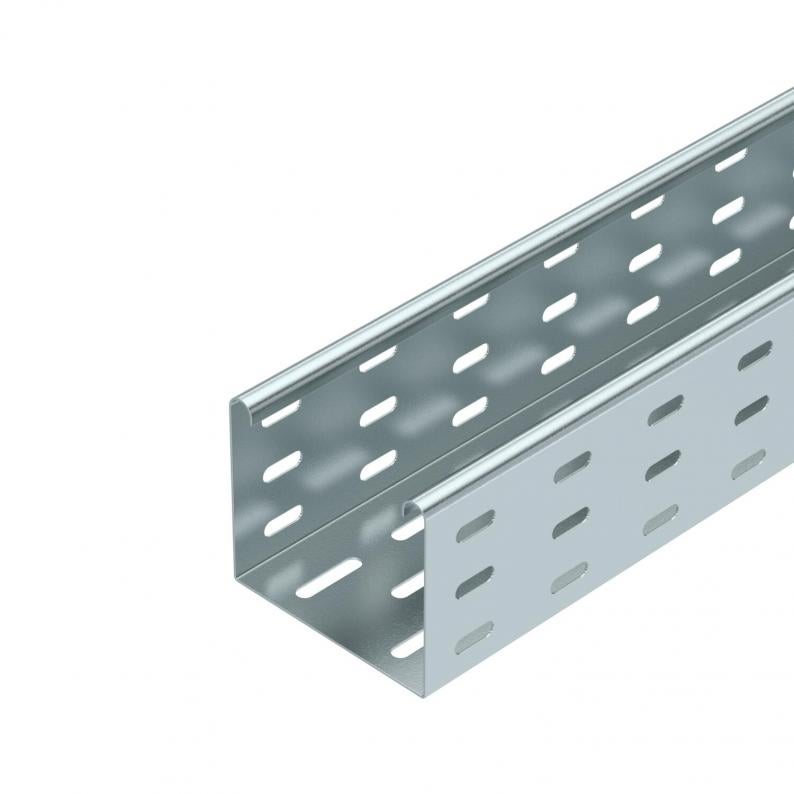

Caminho de cabos em chapa MKS 85 FS
Tipo MKS 810 FS
Ref. 6057101
EAN 4012196060733
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
MKS 85 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

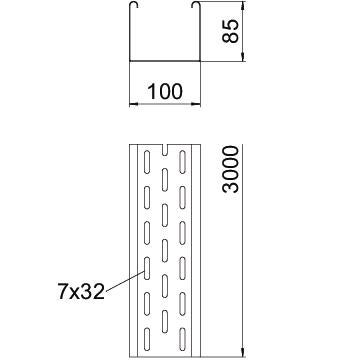

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 85 mm |
| Medida B | 100 mm |
| Medida W | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 83 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8300 mm² |
| Com tampa | não |
| Dimensão | 85 x 100 |
| Conformidade com ROHS | sim |
| Dimensão | 85x100x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série MKS |
Cargas
| Distância de apoio de 1,5m | 1,75 kN/m |
|---|---|
| Distância de apoio de 1,75m | 1,4 kN/m |
| Distância de apoio de 2,0m | 1,1 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
testado a partir da largura de 300 mm com régua tapa juntas SSLB
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,6826 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,6826 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
MKS 810 FS
3000
100
não
1
galvanizado pelo método Sendzimir
Aço
6057101
MKS 820 FS
3000
200
não
1
galvanizado pelo método Sendzimir
Aço
6057209

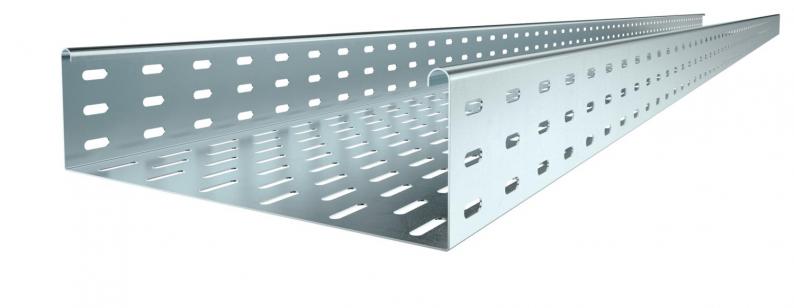

MKS 830 FS
3000
300
não
1
galvanizado pelo método Sendzimir
Aço
6057306
MKS 840 FS
3000
400
não
1
galvanizado pelo método Sendzimir
Aço
6057403
MKS 850 FS
3000
500
não
1
galvanizado pelo método Sendzimir
Aço
6057500
MKS 860 FS
3000
600
não
1
galvanizado pelo método Sendzimir
Aço
6057535
