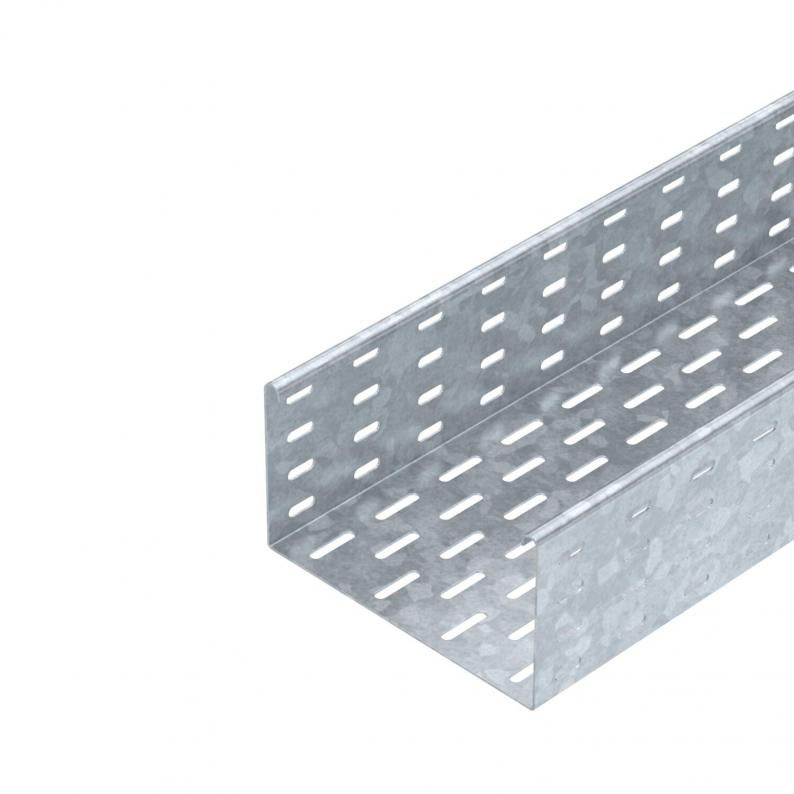

Caminho de cabos em chapa SKS 110 FT

Caminho de cabos em chapa SKS 110 FT

Tipo SKS 120 FT
Ref. 6061621
EAN 4012196062591
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

SKS 110 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3000 mm
Largura200 mm
Altura110 mm
Medida W200 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão conectorsem conector
Versão para grandes cargasnão
Secção transversal útil218 cm²
Aço inoxidável, decapadonão
Espessura das chapas1,5 mm
Instalação no pavimentosim
Representação de orifícios NATOnão
Secção transversal útil21800 mm²
Com tampanão
Dimensão110 x 200
Conformidade com ROHSsim
Dimensão110x200x3000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosaparafusado
Série do produtoSérie SKS

Cargas

Distância de apoio de 1,5m3 kN/m
Distância de apoio de 2,0m2,4 kN/m
Distância de apoio de 2,5m1,76 kN/m
Distância de apoio de 3,0m1,2 kN/m
Distância de apoio de 3,5m0,84 kN/m
Distância de apoio de 4,0m0,8 kN/m
Diagrama de cargas do caminho de cabos do tipo SKS 110

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão11,3123 kg CO2e / 1 Metro
CO₂ Footprint (GWP)11,3123 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
RLVL 110 FT

unid. de venda menor: 10 Unidade

Unidade

Tipo
SSLB 200 DD

unid. de venda menor: 20 Unidade

Unidade

Tipo
DRL 200 FT

unid. de venda menor: 3 m

m

Downloads

0 selecionado

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)

Versões

Largura
SKS 110 FT
Ref.
6061605
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 120 FT
Ref.
6061621
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 130 FT
Ref.
6061656
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 140 FT
Ref.
6061672
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 150 FT
Ref.
6061702
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
SKS 160 FT
Ref.
6061733
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
