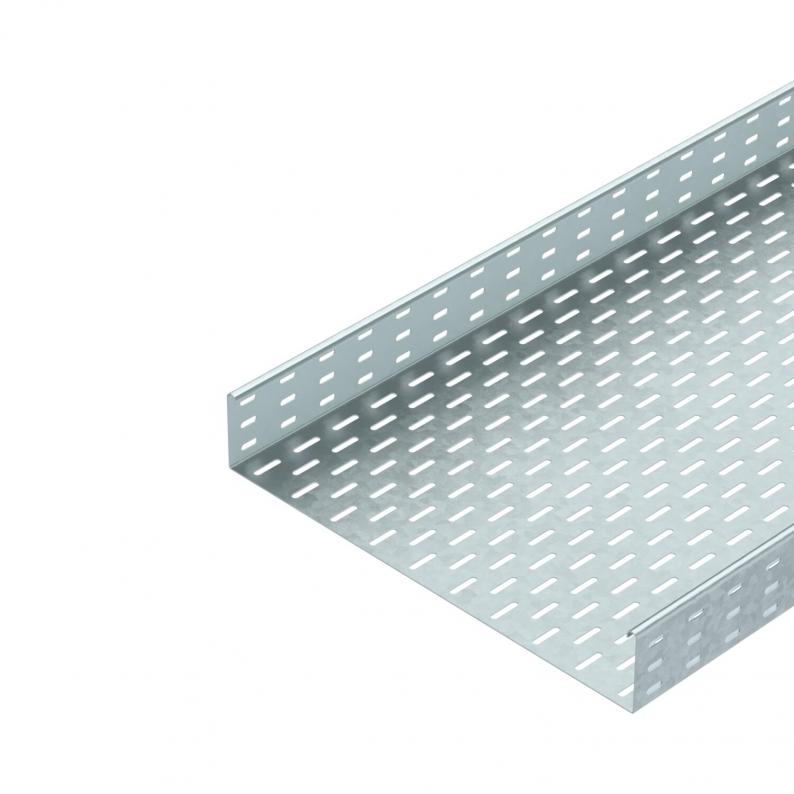

Caminho de cabos em chapa SKS 85 FT
Tipo SKS 850 FT
Ref. 6058728
EAN 4012196061693
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
SKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

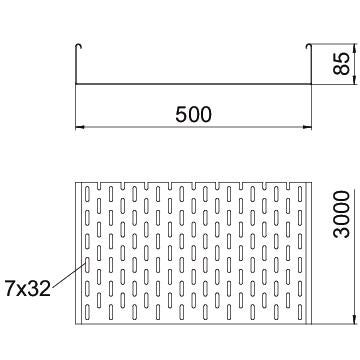

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 500 mm |
| Altura | 85 mm |
| Medida B | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 423 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 42300 mm² |
| Com tampa | não |
| Dimensão | 85 x 500 |
| Conformidade com ROHS | sim |
| Dimensão | 85x500x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série SKS |
Cargas
| Distância de apoio de 1,5m | 2,8 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,5 kN/m |
| Distância de apoio de 3,0m | 0,75 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 17,5554 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 17,5554 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
