Caminho de cabos tipo escada LG 60, 6 m VS A4

Caminho de cabos tipo escada LG 60, 6 m VS A4

Tipo LG 620 VS6 A4
Ref. 6101200
EAN 4012196159314
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura da travessa

unid. de venda menor: 6 m

m

Descrição

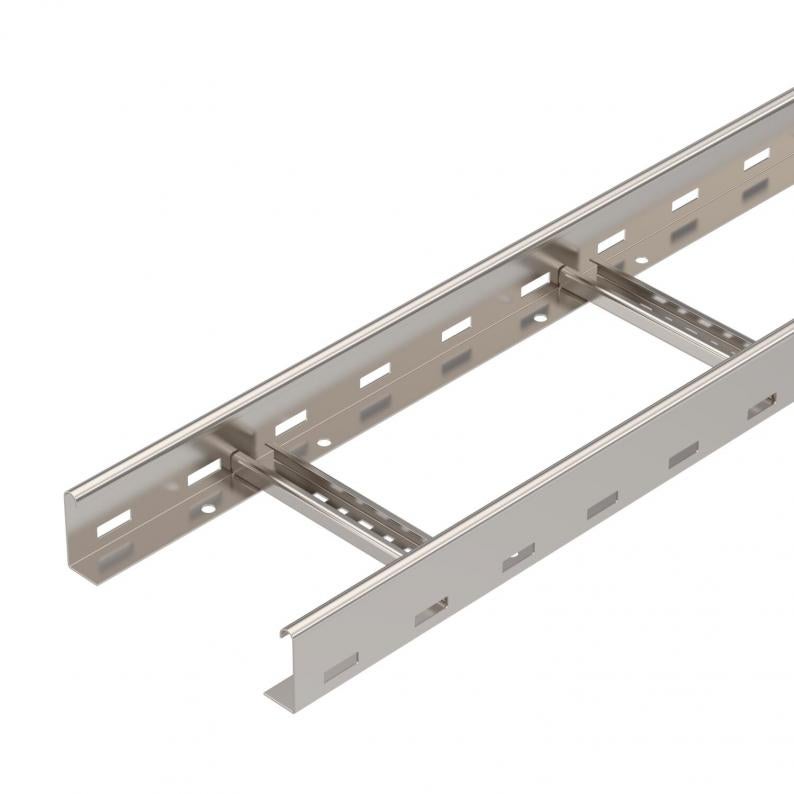

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

O caminho de cabos tipo escada é fornecido fechado.

Poderá encontrar a abraçadeira BBS adequada, do tipo BS-H... , no capítulo: Escadas verticais.

  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada, 60 mm de altura lateral
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

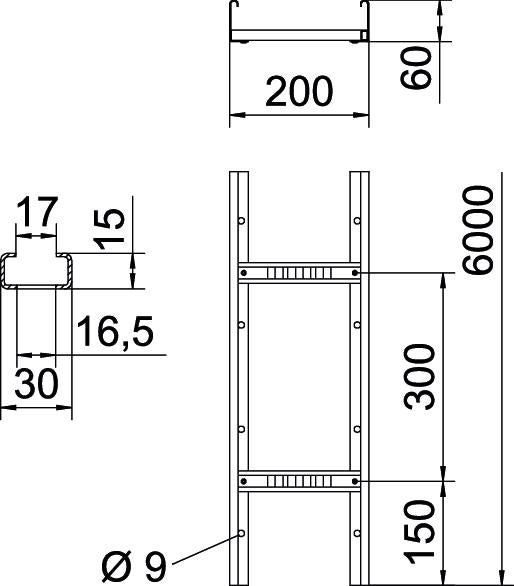

Dimensões

Comprimento6000 mm
Largura200 mm
Altura60 mm
Medida B200 mm
Dimensão de ranhura degrau16,50

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargasnão
Secção transversal útil98 cm²
Aço inoxidável, decapadonão
Secção transversal útil9800 mm²
Distância entre as travessas300 mm
Versão dos degrausPerfil perfurado
Versão do perfil lateralperfil plano
Fixação do degraurebite cego
Dimensão60x200x6000
Conformidade com ROHSsim
Espessura da travessa1,5 mm
Dimensão60x200x6000
Superfíciebrilhante, pós-tratamento
MaterialAço inoxidável 1.4571
Coraço inoxidável
Série do produtoSérie LG

Cargas

Distância de apoio de 1,5m3,1 kN/m
Distância de apoio de 2,0m2,25 kN/m
Distância de apoio de 2,5m1,5 kN/m
Distância de apoio de 3,0m1,1 kN/m
Distância de apoio de 3,5m0,75 kN/m
Distância de apoio de 4,0m0,45 kN/m
Distância de apoio de 4,5m0,3 kN/m
Distância de apoio de 5,0m0,15 kN/m
Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão13,6246 kg CO2e / 1 Metro
CO₂ Footprint (GWP)13,6246 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
DRL 200 A4

unid. de venda menor: 3 m

m

Ref. 6208835

União reta A4
Tipo
LVG 60 A4

unid. de venda menor: 10 Unidade

Unidade

Ref. 6208891

União curva 60 A4
Tipo
LWVG 60 A4

unid. de venda menor: 10 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Largura
LG 620 VS6 A4
Ref.
6101200
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
LG 630 VS6 A4
Ref.
6101208
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
LG 640 VS6 A4
Ref.
6101216
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
LG 650 VS6 A4
Ref.
6101223
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
LG 660 VS6 A4
Ref.
6101232
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
brilhante, pós-tratamento
Material
Aço inoxidável 1.4571
