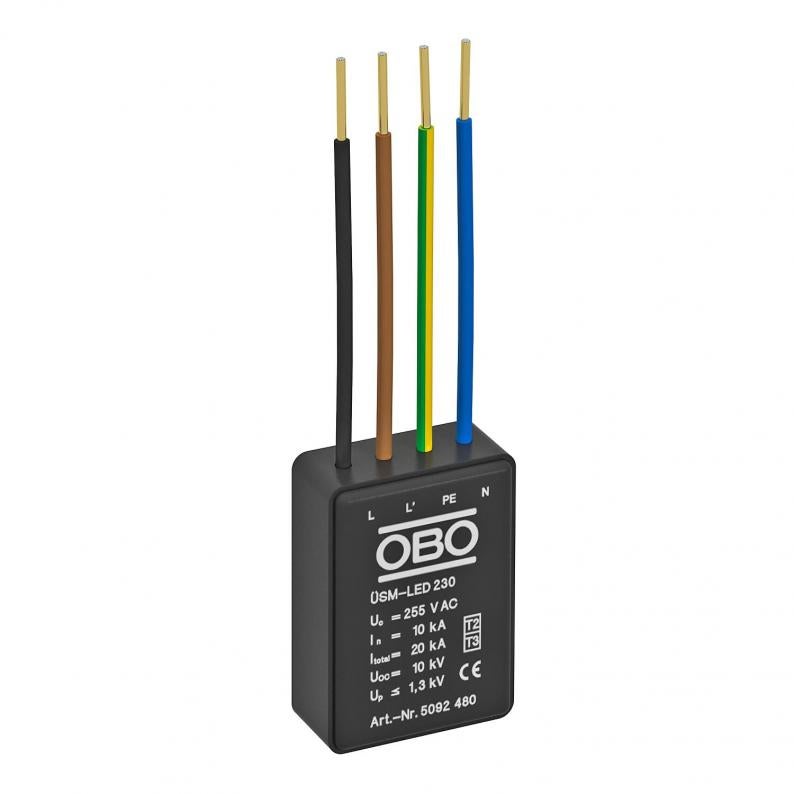

Descarregador de sobretensões para sistemas LED 230 V
Tipo ÜSM-LED 230
Ref. 5092480
EAN 4012196035441
Ref. / Tipo
5092480 / ÜSM-LED 230
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
1+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de iluminação LED.
• Com indicação visual de funcionamento
• Tamanho reduzido para instalação em caixas de terminais de postes ou lâmpadas LED
• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20kA
• Limitação da sobretensão abaixo de 1300V ou 1000V @ 5kA
• Com ou sem corte de luzes em situação de avaria
Aplicação: de aplicação universal em todos os sistemas de iluminação
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
Adequado para proteção de iluminação LED.
• Com indicação visual de funcionamento
• Tamanho reduzido para instalação em caixas de terminais de postes ou lâmpadas LED
• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20kA
• Limitação da sobretensão abaixo de 1300V ou 1000V @ 5kA
• Com ou sem corte de luzes em situação de avaria
Aplicação: de aplicação universal em todos os sistemas de iluminação
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Tensão contínua máxima (N-PE) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 10 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 20 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 20 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Nível de proteção [L-N] | ≤1,3 |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Versão do polo | 1+N/PE |
| Tipo de montagem | Outros |
| Proteção máxima da rede elétrica contra sobretensões | 16 |
| Versão | 1+NPE |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 16 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Comprimento do cabo de ligação | 0,09 m |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 16 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 230V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 20 kA |
|---|
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0251 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0251 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
