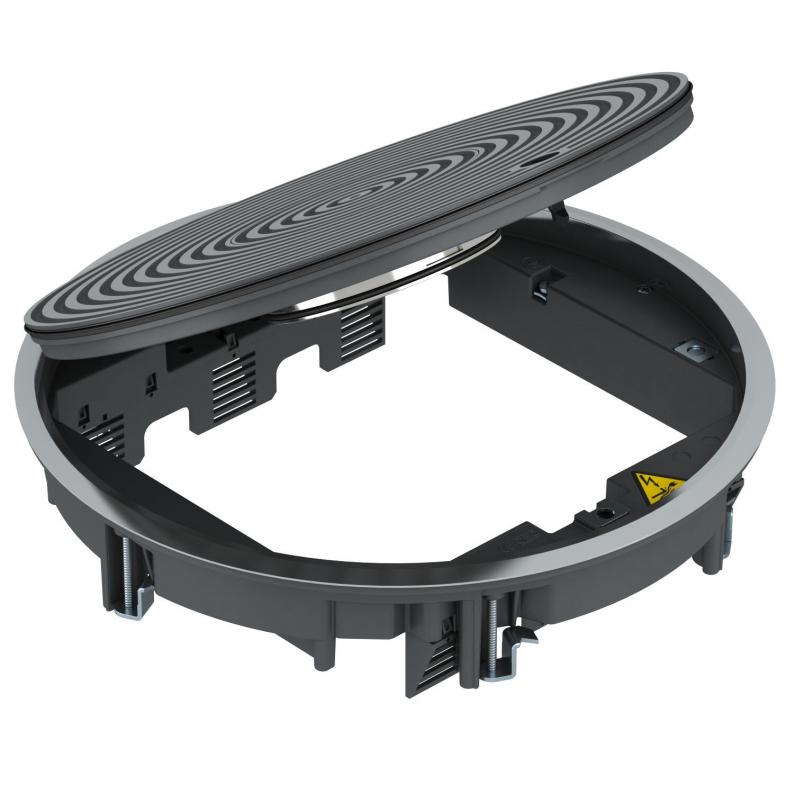

Tampa para limpeza a húmido GRAF9 Universal com aro de proteção
Tipo GRAF9-2 U 9011
Ref. 7405750
EAN 4012195866992
Ref. / Tipo
Cor
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa de encastramento com tubo periscópio para pavimentos tratados a húmido para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de chão e calhas de pavimento em interiores.
Tampa com tubo para pavimento de limpeza a húmido, 3 vias, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5.
Tampa com tubo para pavimento de limpeza a húmido, 3 vias, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
Dados técnicos
Dados técnicos
| Altura mín. do pavimento | 80 mm |
|---|---|
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | sim |
| Número dos aparelhos a instalar | 12 |
| Possibilidade de montagem de vedante | sim |
| Diâmetro de instalação | 305 |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | húmido |
| Design da estrutura | Estrutura de proteção da carpete |
| Número de suportes de aparelhos | 3 |
| Apropriado para tratamento a húmido | sim |
| Profundidade de instalação | 80 mm |
| Diâmetro exterior | 325 mm |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Tubo periscópio |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | sim |
| Tamanho nominal para unidades de montagem de aparelhos | R9 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP45 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 10.000 N |
| Versão | redondo |
| Mecanismo de abertura | Ferrolho |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 4 mm |
| Intervalo de aperto D máx. | 73 mm |
| Dimensão | Ø325x74 |
| Material | Alumínio fundido sobre pressão |
| Cor | preto; RAL 9011 |
| Série do produto | GRAF |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 3,9255 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
