UGD350-3 GES 6 para tampas retangulares, para altura do pavimento 70-125 mm
Tipo UGD 350-3 6
Ref. 7410108
EAN 4012195431770
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Abertura para aparelhagem
Tamanho nominal para unidades de montagem de aparelhos
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Este produto está a ser descontinuado!
Pode encontrar o produto seguinte aqui.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

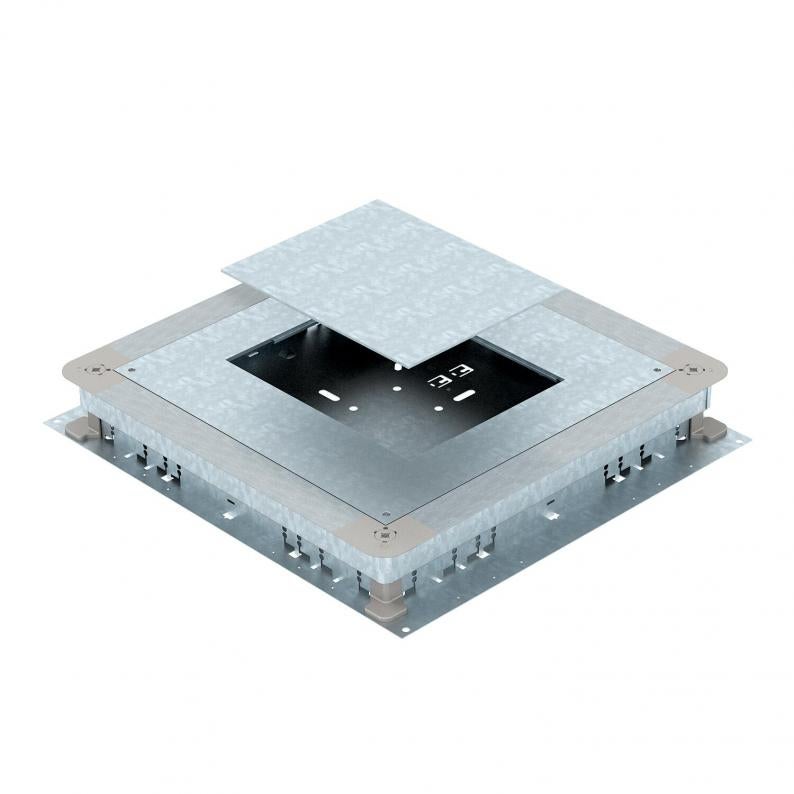

Caixa de pavimento para calhas de chão com paredes laterais de chapa de aço. Para montagem de tampa do tamanho selecionado. Pode ser continuamente nivelada até à altura da betonilha (possível nivelamento rápido) e a betonilha pode ser nivelada com a aresta de descarga da betonilha. Com opção de desacoplamento acústico após a colocação do pavimento e com acessórios do sistema também adequadas para aplicações em grandes cargas.
Paredes laterais preparadas para larguras de calha de 190, 250 e 350 mm.
Dados técnicos
Dados técnicos
| Altura do pavimento mín. | 70 mm |
|---|---|
| Altura máx. do soalho | 125 mm |
| Amplitude de nivelamento mín. | 70 mm |
| Amplitude de nivelamento máx. | 125 mm |
| Altura mínima do pavimento | 70 |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Largura da calha mín. | 190 mm |
| Largura da calha máx. | 350 mm |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | sim |
| Placa de fundo | sim |
| Retráctil ao nível do chão | não |
| Abertura para aparelhagem | retangular |
| para a ligação de tubo | não |
| Tamanho nominal para unidades de montagem de aparelhos | 6 |
| Tamanho nominal | 350 mm |
| Conformidade com ROHS | Isento |
| Altura da calha mín. | 28 mm |
| Altura da calha máx. | 48 mm |
| Dimensão | 510x467x70 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Sistema de calhas EÜK |
Dimensões
| Medida A | 467 mm |
|---|---|
| Medida B | 510 mm |
| Medida b | 253 mm |
| Medida a | 201 mm |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 20,8001 kg CO₂e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 20,8001 kg CO₂e |
| Data de medição do valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (3)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Altura do pavimento mín.
Altura máx. do soalho
Abertura para aparelhagem
Tamanho nominal para unidades de montagem de aparelhos
Tamanho nominal
Altura da calha mín.
Altura da calha máx.
Ref.
UGD 350-3 6
70
125
retangular
6
350
28
48
7410108
UGD 350-3 9
70
125
quadrada
9
350
28
48
7410112
Abertura para aparelhagem
Tamanho nominal para unidades de montagem de aparelhos
UGD 350-3 6
Ref.
7410108
Altura do pavimento mín.
70
Altura máx. do soalho
125
Abertura para aparelhagem
retangular
Tamanho nominal para unidades de montagem de aparelhos
6
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
48
UGD 350-3 9
Ref.
7410112
Altura do pavimento mín.
70
Altura máx. do soalho
125
Abertura para aparelhagem
quadrada
Tamanho nominal para unidades de montagem de aparelhos
9
Tamanho nominal
350
Altura da calha mín.
28
Altura da calha máx.
48
