Unidade de ampliação para GES9, altura 40-140 mm
Tipo OKA-G A 40140 9
Ref. 7424324
EAN 4012195243991
Ref. / Tipo
Comprimento
Largura
Abertura para aparelhagem
Altura da calha mín.
Altura da calha máx.
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

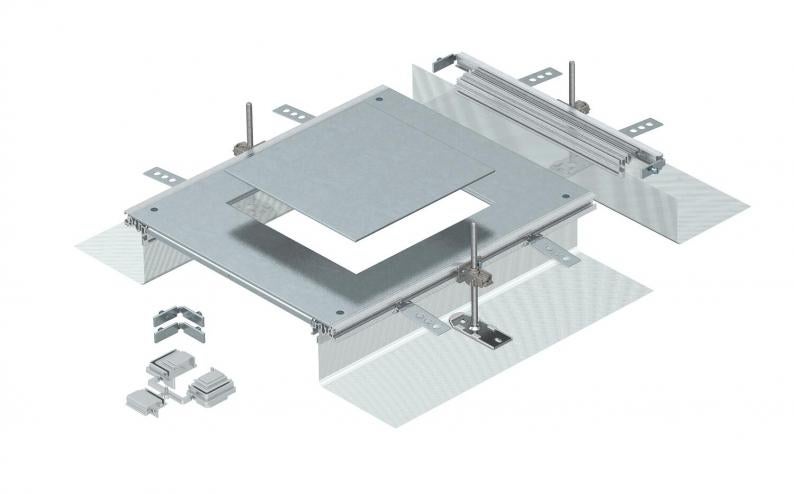

Unidade de ampliação da calha, fornecida com abertura na tampa para a instalação de uma tampa de encastramento do tipo GES9, constituída por perfis laterais em malha flexível metálica, perfis de instalação do pavimento, tampa da calha equipada com tampa de obra e um topo. O material fornecido inclui 3 esquadros de fixação com nivelamento de altura, 3 escora estabilizadora, 1 suporte de tampa (sem niveladores - por favor encomendar em separado) e 1 kit de montagem de ângulo.
Tamanho da abertura de montagem adequado para a instalação de uma tampa retangular de tamanho 9 ou 9/55.
Dados técnicos
Dimensões
| Comprimento | 460 mm |
|---|---|
| Largura | 400 mm |
| Medida A | 400 mm |
| Medida a | 244 mm |
| Medida h | 40 mm |
Dados técnicos
| Coberturas | 1 |
|---|---|
| Amplitude de nivelamento mín. | 40 mm |
| Amplitude de nivelamento máx. | 140 mm |
| Altura mínima do pavimento | 40 |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Abertura para instalação de Telitank no chão | não |
| Possibilidade de montagem de vedante | sim |
| Separável | não |
| Placa de fundo | não |
| Com ligação equipotencial | não |
| Tampa amovível | sim |
| Fixação da tampa encaixável | não |
| Abertura | para unidade de montagem de aparelhos |
| Tampa para abertura de montagem | sim |
| Com separador | não |
| Espessura do material da tampa | 4 |
| Abertura para aparelhagem | quadrada |
| Apropriado para junta de dilatação | não |
| Com saliência | sim |
| Número de aberturas de montagem | 1 |
| Com abertura de ligação | sim |
| Apropriado para calha de instalação aberta ao nível do pavimento | sim |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Conformidade com ROHS | Isento |
| Altura da calha mín. | 40 mm |
| Altura da calha máx. | 140 mm |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Série do produto | Série OKA |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 43,3915 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 43,3915 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
GES9 55U V 7011
7405037
unid. de venda menor: 1 Unidade
1Unidade
Unidade
GES9 55U V 9011
7405039
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
GES9 55U V 7011
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
GES9 55U V 9011
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (3)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Abertura para aparelhagem
Altura da calha mín.
Altura da calha máx.
Ref.
OKA-G A 40140 9
460
400
quadrada
40
140
7424324
OKA-G A 40140R9
460
400
redondo
40
140
7424326
Abertura para aparelhagem
OKA-G A 40140 9
Ref.
7424324
Comprimento
460
Largura
400
Abertura para aparelhagem
quadrada
Altura da calha mín.
40
Altura da calha máx.
140
OKA-G A 40140R9
Ref.
7424326
Comprimento
460
Largura
400
Abertura para aparelhagem
redondo
Altura da calha mín.
40
Altura da calha máx.
140
