Soluções de ligação à terra para aerogeradores

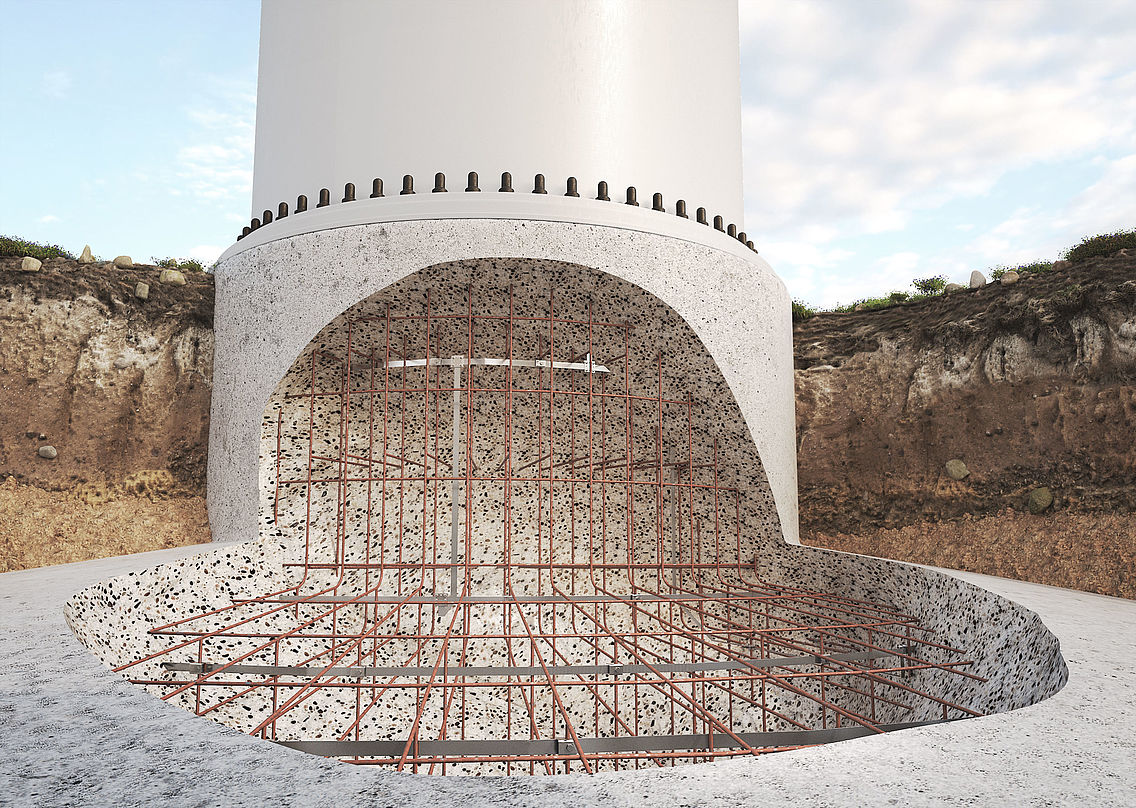

A fundação de um aerogerador desempenha várias funções enquanto ponto de transição entre a torre e o solo: por um lado previne que a turbina eólica caia ou se afunde e, por outro lado, transfere para o solo todas as cargas resultantes do rotor e dos movimentos do próprio sistema. A maioria das fundações para aerogeradores em terra, ou seja, na área onshore, são as designadas fundações pouco profundas. São geralmente constituídas por placas redondas de betão e aço, que são inseridas no solo e transferem as forças uniformemente para o subsolo. As fundações profundas ou de estacas são utilizadas para subsolos com fraca capacidade de suporte. Para garantir uma estabilidade suficiente, a placa de fundação é provida de estacas. As cargas são assim transferidas para camadas de solo com maior capacidade de suporte. O modelo da fundação é determinado, por um lado, pela dimensão do aerogerador e, por outro, pelas condições do solo. Por exemplo, pode ser octogonal, em forma circular ou de cruz.
Com o seu amplo portfólio de soluções para aerogeradores, a OBO também começa com a fundação: os sistemas de ligação à terra da OBO conduzem as correntes de raios para o solo e, simultaneamente, são também a ligação aos dispositivos de proteção, tais como os dispositivos de proteção contra sobretensões.
Soluções inteligentes de ligação à terra para a fundação de aerogeradores
- Elétrodos em anel que podem ser colocados à volta da base da torre para evitar tensões de passo e contacto
- Condutores planos e condutores redondos
- Vários terminais e ligadores rápidos
- Soluções para uma ligação segura do sistema de ligação à terra à ligação equipotencial no interior do sistema. Isto pode ser conseguido em torres de betão com pontos de ligação à terra fixos pré-instalados. As torres de aço, em contrapartida, são ligadas diretamente através de condutores planos (fita) ou redondos (cabo). Note-se que, tanto uma separação como a subsequente medição da resistência de ligação à terra são possíveis.
