Sistemas de montagem para telhados inclinados
A tecnologia Magic torna-o possível: o sistema de montagem OBO para sistemas em telhado inclinado pode ser instalado sem parafusos e ferramentas. Isto garante uma economia de tempo. A solução de gancho para telhado do sistema oferece flexibilidade. Não só pode ser montado em todos os tipos habituais de telhado inclinado com cobertura de telhas, como também pode ser ajustado continuamente e com precisão milimétrica em todas as direções, a qualquer momento. O ligador universal do sistema funciona simultaneamente como fixador intermédio ou fixador de extremidade e cobre uma área de aperto de 30-50 mm. Assim, é possível a fixação, sem problemas, de todos os módulos fotovoltaicos habituais no mercado.
Particularmente prático: os produtos para sistemas em telhado plano e telhado inclinado podem ser combinados.
Produtos em destaque

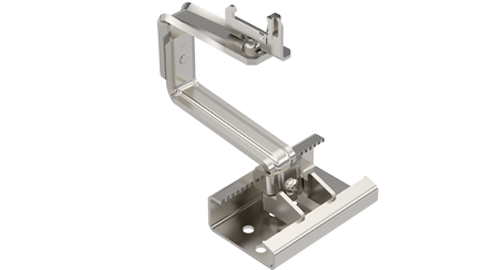

Gancho de telhado universal para sistema em telhado inclinado
- Para montagem em todos os tipos de telhados inclinados habituais com cobertura de telha
- Ajustável em todas as direções com precisão milimétrica
- Máxima flexibilidade devido a um total de 9 furos para parafusos com cabeça rebaixada de tamanho M8 para a montagem do gancho de telhado numa viga
- Posicionamento rápido e fácil (vertical e/ou horizontal) do gancho utilizando apenas um parafuso de fixação
- As possibilidades de alinhamento vertical permitem nivelar facilmente os desníveis no telhado
- O perfil é encaixado sem parafusos ou ferramentas. Devido à inovadora tecnologia Magic da OBO
- Ajuste em altura de 14 mm para adaptação às ripas de telhado existentes
- Possibilidade de regulação lateral de 76 mm nas vigas
- Ajuste em altura de 18 mm após a montagem do gancho de telhado e para o ajuste preciso do perfil de montagem
- Possibilidade de regulação lateral de 10 mm para o ajuste preciso do perfil de montagem

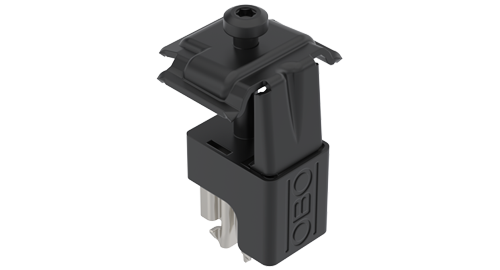

Ligador universal para sistemas em telhado plano/inclinado
- Versão de cor preta para uma adaptação perfeita e estética à versão igualmente preta do perfil de suporte correspondente
- Área de aperto de 30 a 50 mm para fixação de módulos
- Pode ser girado em 90° após encaixar na ranhura do perfil
- Utilizável como fixador intermédio ou de extremidade
- Geometria especial nos cantos da parte superior para a ligação equipotencial do módulo solar
- O invólucro de plástico circundante guia a parte superior e evita que esta se torça incorretamente durante a montagem
- A parte superior permanece na sua posição até que o módulo solar seja finalmente fixado
- Clicável nos pés de montagem fornecidos (sistema em telhado plano) e na ranhura do perfil (sistema em telhado inclinado)
- O invólucro de plástico serve como uma superfície de apoio para posicionar os painéis em conformidade
- Vida útil longa devido à utilização de aço inoxidável de elevada qualidade

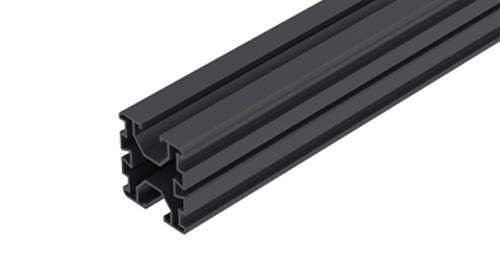

Perfil de suporte para sistemas em telhado plano/inclinado
- Versão de cor preta para uma adaptação perfeita e estética às condições da respetiva cobertura do telhado
- Ranhuras bilaterais com 10 mm de largura, por exemplo, para porca deslizante, ligador universal e/ou de terra
- Outras ranhuras laterais, por exemplo, para união reta e/ou cruzeta

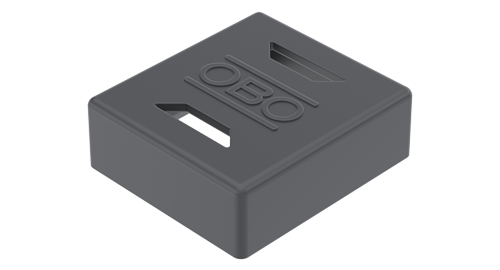

Tampa final para perfil de suporte
- Versão de cor preta para uma adaptação perfeita e estética à versão igualmente preta do perfil de suporte correspondente
- As perfurações existentes permitem a saída de água e evitam a acumulação de água no interior do perfil de suporte
- Acabamento estético do perfil de suporte: as arestas desagradáveis, por exemplo devido ao corte, podem ser ocultadas

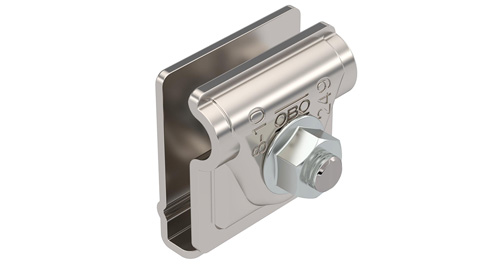

Ligador de terra universal fotovoltaico
- O ligador de terra universal é pré-montado
- Encaixe preciso do ligador de terra, através de uma porca deslizante pré-montada na ranhura do perfil de suporte correspondente
- Capacidades de descarga de 100 kA
- Montagem rápida devido ao mecanismo de mola integrado
- Para fixação do condutor redondo RD 8-10
- Para a fixação de cabos de um e/ou vários fios de 6-50 mm²
- Para todos os perfis com ranhura de 10 mm. A utilização ideal é garantida em combinação com o perfil de suporte OBO.
- Cumpre os requisitos da DIN EN 62561-1

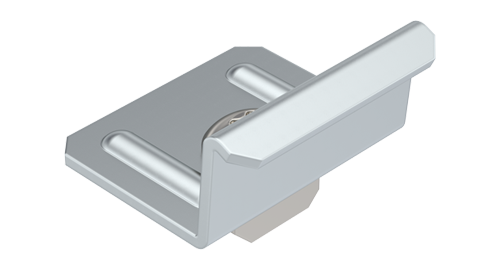

Cruzeta para perfil de suporte
- Para estabelecer uma ligação em cruz na superfície do telhado
- Resolução de problemas para superfícies de telhados de difícil acesso, por exemplo, onde não é possível uma ligação direta de perfis
- É fixada na ranhura lateral do perfil de suporte
- Aparafusável com uma chave de tamanho TX 40
