Abraçadeira BBS tipo N simples, placa de pressão metálica, FT 28 | 34 | 3

Abraçadeira BBS tipo N simples, placa de pressão metálica, FT

Ref. 1187026 | EAN 4012196852475

Ref. / Tipo

Intervalo de aperto D mín.

Intervalo de aperto D máx.

Máx. Binário de aperto

Descrição do produto

Descrição do produto

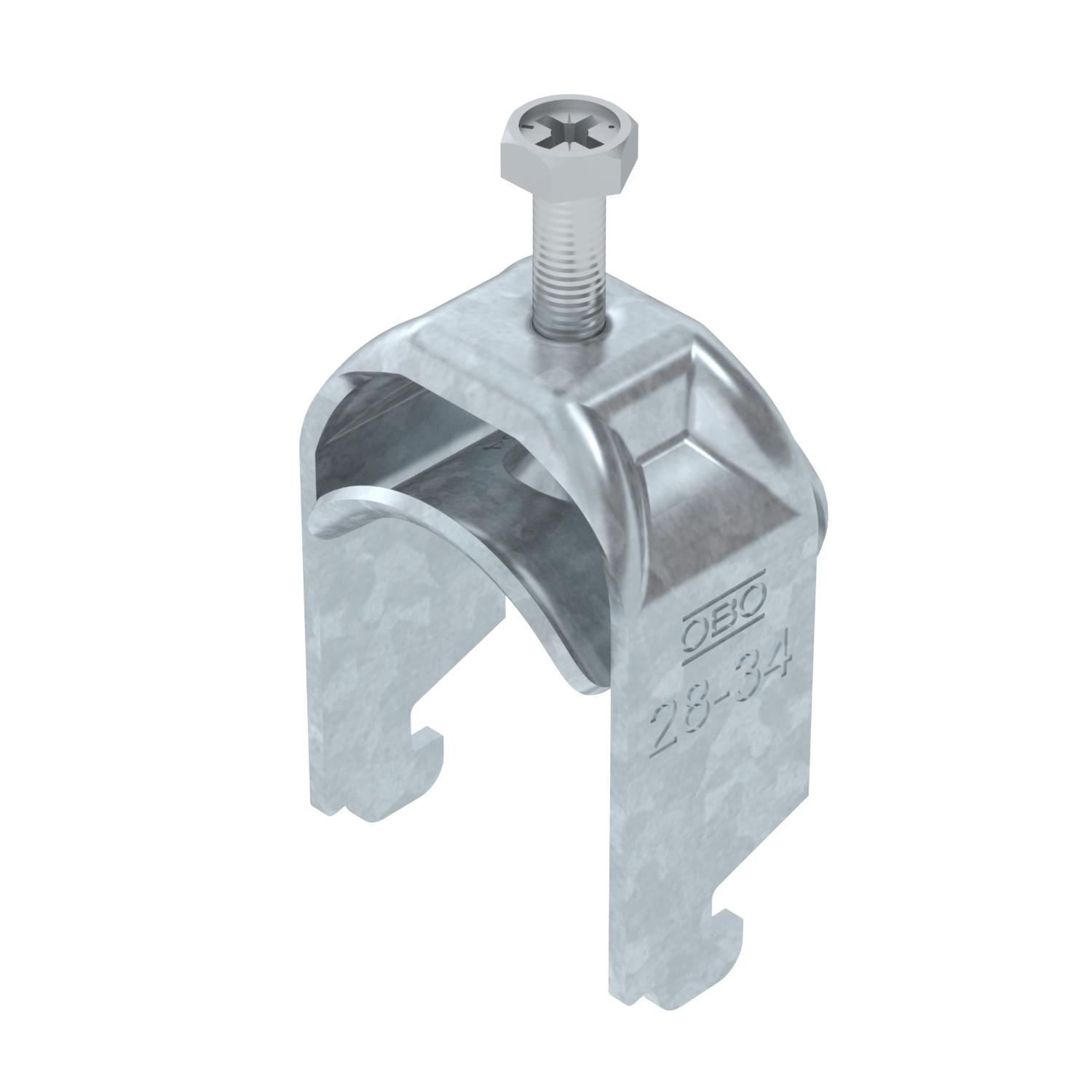

Abraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.

Dados técnicos

Dados técnicos

Com contraplaca	não
Com placa metálica	sim
Comprimento exterior	34 mm
Dimensão	28-34mm
Espessura das chapas	2 mm
Intervalo de aperto D máx.	34 mm
Intervalo de aperto D mín.	28 mm
Largura de rasgo	10 mm
Livre de halogéneos	sim
Material	Aço
Material adicional	Aço

Material da cuba	Aço
Máx. Binário de aperto	3 Nm
Número de cabos/tubos	1
para diâmetro de tubo máx.	34 mm
para diâmetro de tubo mín.	28 mm
para perfil com rasgo (com intervalo) máx.	12 mm
para perfil com rasgo (com intervalo) mín.	11 mm
Rosca	M6
Superfície	Galvanizado por imersão a quente após maquinação
Superfície adicional	galvanizado a quente por centrifugação
Tipo de montagem	Perfil

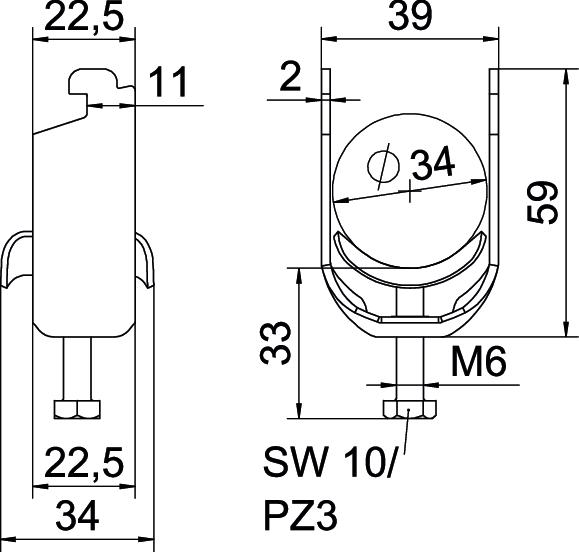

Dimensões

Altura	59 mm
Comprimento	22,5 mm
Largura	39 mm
Medida A	22,5 mm
Medida B	39 mm

Medida C	34 mm
Medida G (mm)	M6
Medida H	59 mm
Medida L	34 mm
Medida t	2 mm

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,1588 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Unidade

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	0,1588 kg CO2e / 1 Peça

Todos os tipos

Todos os tipos

Tipo	Intervalo de aperto D mín.	Intervalo de aperto D máx.	Máx. Binário de aperto	Ref.	Quantidade	Qte. minima fornec.
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Unidade	100 Unidade
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Unidade	100 Unidade
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Unidade	100 Unidade
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Unidade	100 Unidade
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Unidade	100 Unidade
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Unidade	100 Unidade
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Unidade	100 Unidade
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Unidade	100 Unidade
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Unidade	100 Unidade
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Unidade	50 Unidade
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Unidade	50 Unidade
