Abraçadeira BBS tipo N simples, placa de pressão metálica, FT
Ref. 1187002 | EAN 4012196852352
- Descrição do produto
-

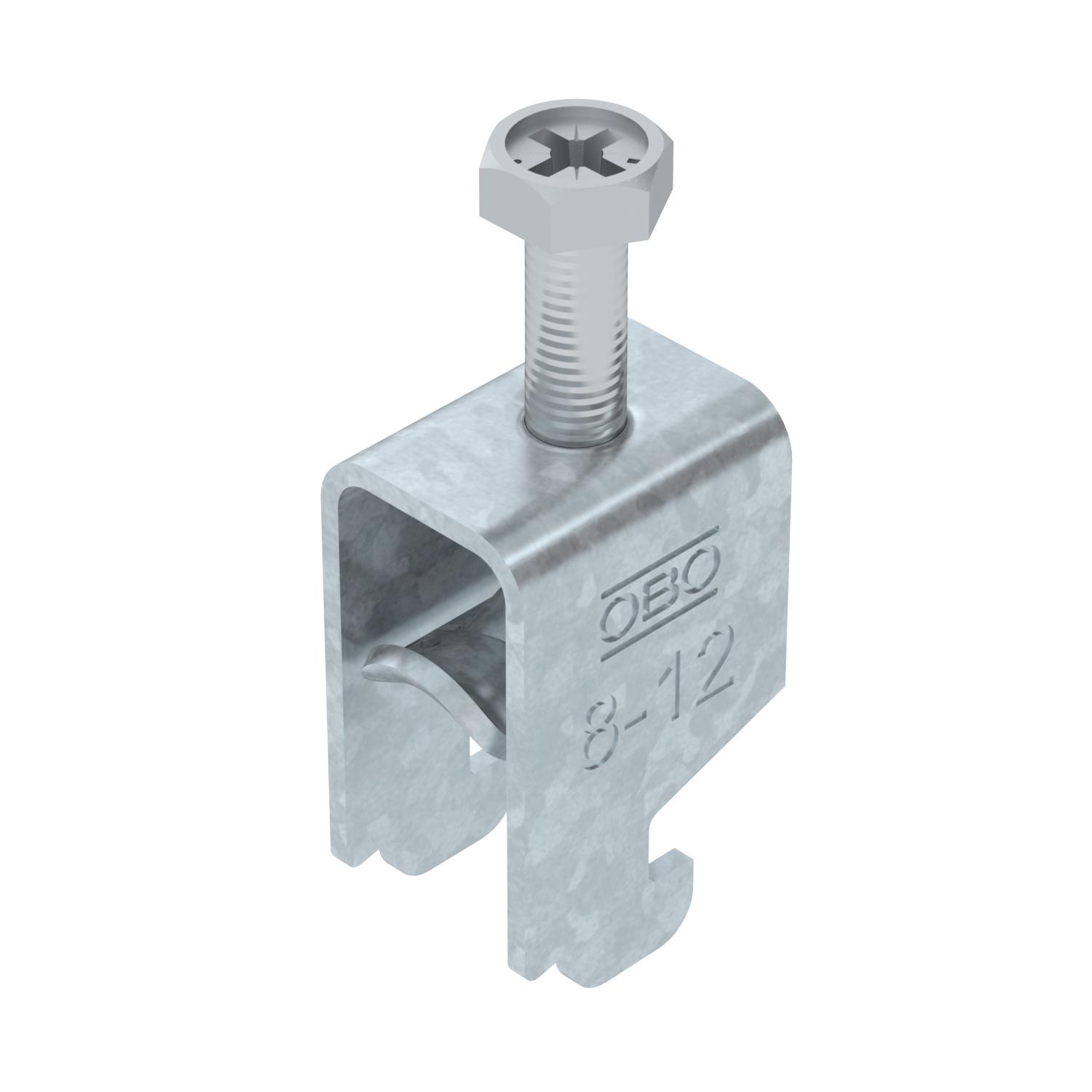

Descrição do produtoAbraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

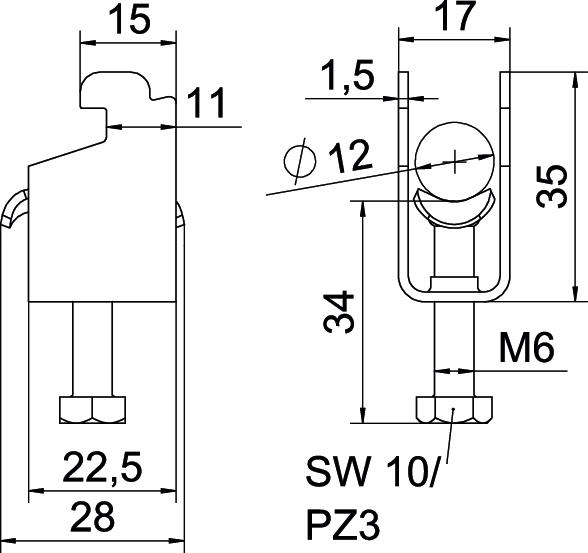

Altura 35 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 28 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 3 Nm Medida A 22 mm Medida B 17 mm Medida C 28 mm Medida G (mm) M6 Medida H 35 mm Medida L 34 mm Medida t 1,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Pegada de CO2 (GWP) do berço ao portão 0,0791 kg CO2e / 1 Peça Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-N1-M-12 FT / 1187002 , 0.23MB , pdfNotas explicativas The new clamp clip portfolio , 3.14MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-N1-M-12 FT / 1187002 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido BS-N1-M-12 FT / 1187002 , 0.09MB , pdfREACH Declaração de conformidade BS-N1-M-12 FT / 1187002 , 0.12MB , pdfRoHS Declaração de conformidade BS-N1-M-12 FT / 1187002 , 0.12MB , pdfInstruções de montagem Clamp clip N foot, metal , 3.00MB , pdf
