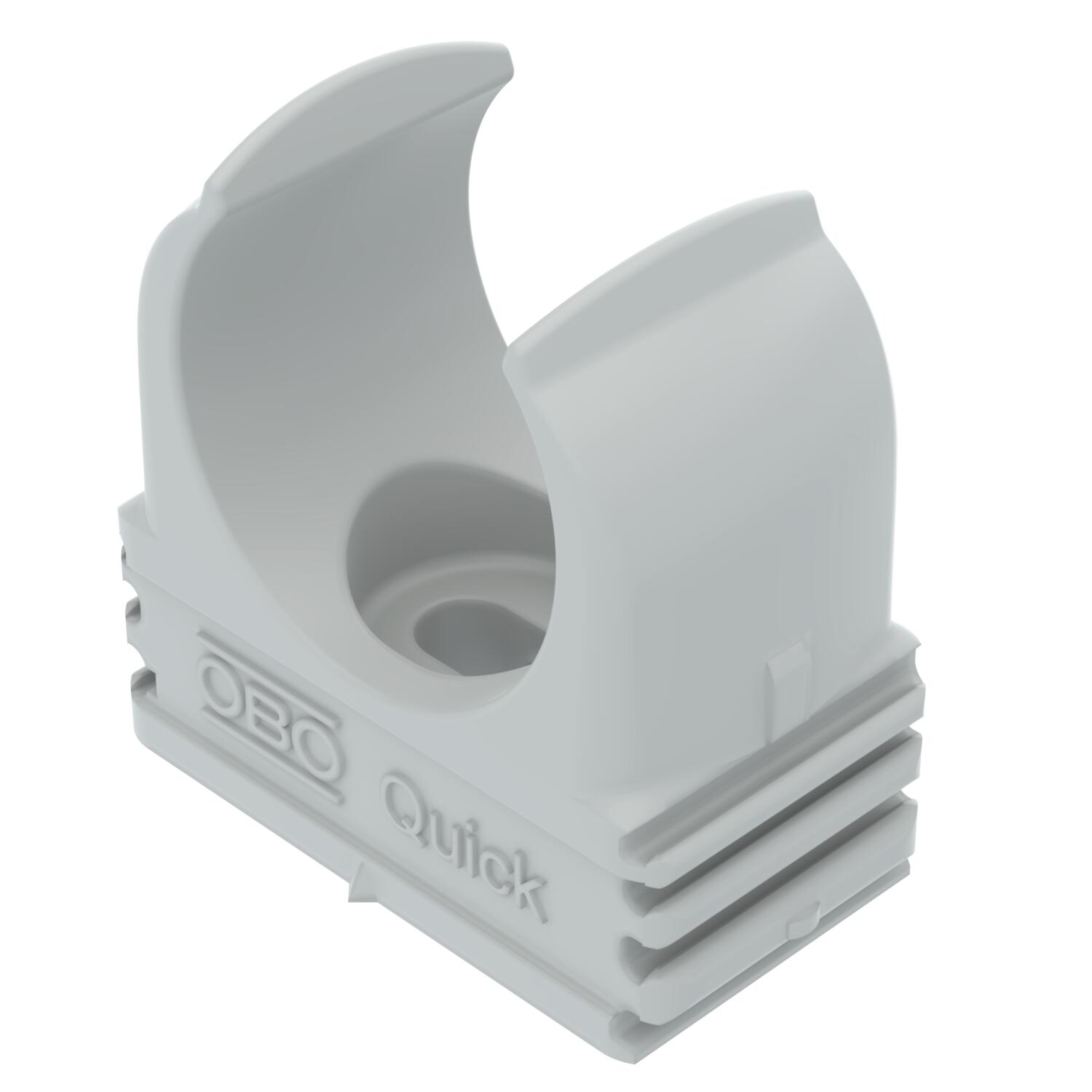

Abraçadeira OBO-Quick, cinzento claro
Ref. 2149010 | EAN 4012195583936
- Descrição do produto
-
Descrição do produtoAbraçadeira para instalação à superfície para acomodar condutas de aço métricas, tubos leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira Multi-Quick ou proQuick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos
Agrupável sim Carga de rutura 0,09 kN Com depósito não Cor cinzento claro; RAL 7035 Diâmetro do cabo/tubo máx. 20 mm Diâmetro do cabo/tubo mín. 20 mm Dimensão M20 Fechado não Intervalo de aperto D máx. 20 mm Intervalo de aperto D mín. 20 mm Livre de halogéneos sim Material Polipropileno Número de cabos/tubos 1 Resistência à tração 75 N Resistente à radiação UV não Tamanho nominal M20 Tipo de fixação Orifício roscado Dimensões

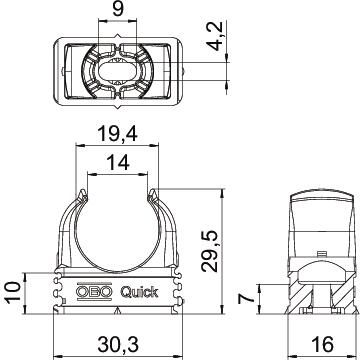

Medida A 30,3 mm Medida B 16 mm Medida C 14 mm Medida D 19,4 mm Medida E 9 mm Medida F 4,2 mm Medida h 10 mm Medida H 29,5 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,0151 kg CO₂e Data de medição do valor de CO2 2025-09-26T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 0,0151 kg CO2e / 1 Peça - Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Bucha rápida Delta-Push® com rosca M6
DP GM6 30 2351673 100 Unidade - Downloads
-
