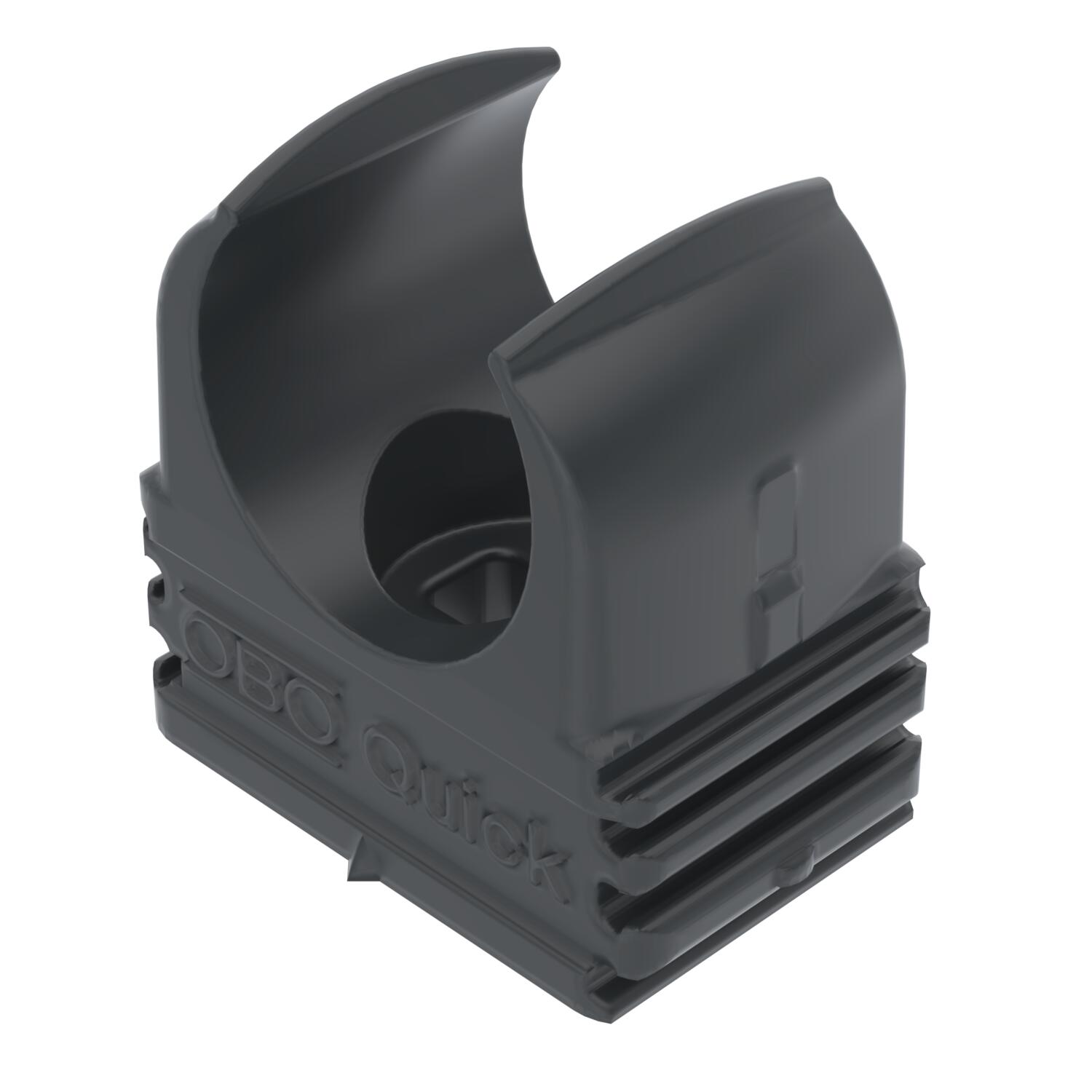

Abraçadeira OBO-Quick, preto
Ref. 2149559 | EAN 4012195616276
- Descrição do produto
-
Descrição do produto
Abraçadeira à superfície para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos
Agrupável sim Com depósito não Cor preto; RAL 9005 Dimensão M16 Fechado não Livre de halogéneos sim Material Polipropileno Número de cabos/tubos 1 Resistência à tração 65 N Resistente à radiação UV não Tamanho nominal/Texto M16 Tipo de fixação Orifício roscado Dimensões

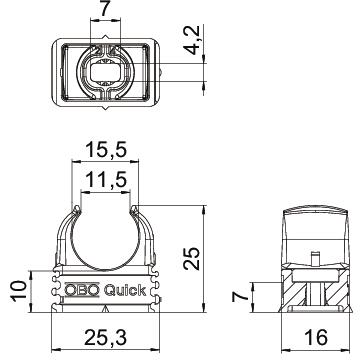

Medida A 25,3 mm Medida B 16 mm Medida C 11,5 mm Medida D 15,5 mm Medida E 7 mm Medida F 4,2 mm Medida H 25 mm Medida h 10 mm Medida H1 24,4 mm Medida L 8,3 mm Medida L1 10,8 mm - Todos os tipos
