Nota: este produto está descontinuado.

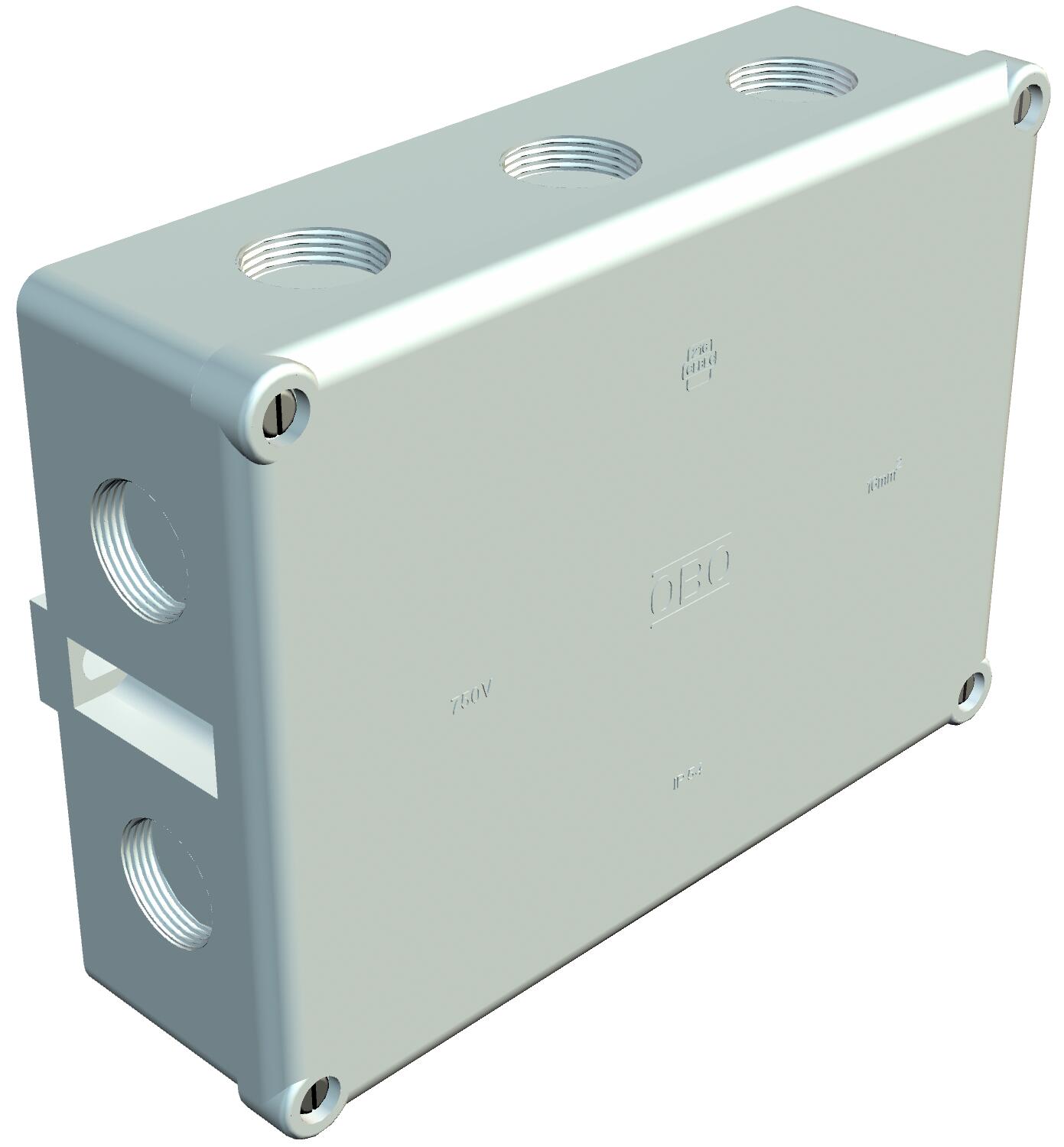

Caixa de derivação B 12 M, com rosca
Ref. 2002507 | EAN 4012195105374
- Descrição do produto
-
Descrição do produtoTipo de protecção IP54, tensão nominal 660 V, secção transversal nominal 16 - mm², 2 aberturas de fixação para parafusos de até 6 mm Ø na parte exterior da caixa. 4 parafusos na tampa, 10 entradas destacáveis com rosca M25 x 1,5..

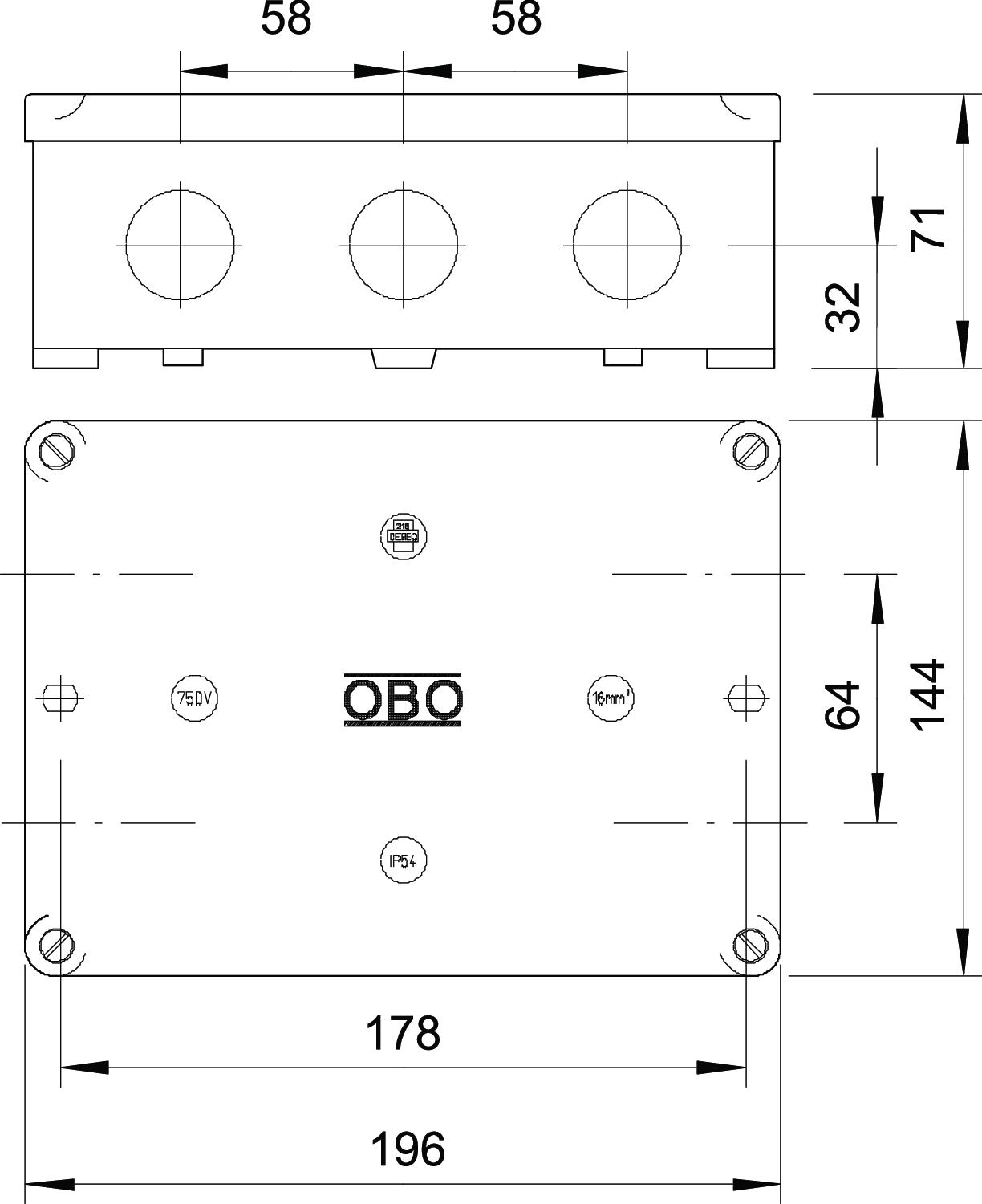

Dimensões internas: 178x126x57 mm
B 12/16 M: com régua de bornes de 5 pólos KL 160 em melamina, com bornes de arco para um máximo de 3 condutores de 16 mm² por cada ponto de aperto
-
- Dados técnicos
-
Dados técnicos
Agrupável não Altura 71 mm Com blindagem não Com tampa sim Comprimento 144 mm Cor cinzento claro; RAL 7035 Dimensão 178x144x71 Dimensões internas 178x126x57 mm Entrada pela parte de trás não Fixação da tampa aparafusado Forma retangular Funktionsgaranti sem Grau de proteção IP54 Largura 196 mm Livre de halogéneos sim Material Duroplástico, aminoplástico do tipo 131.5 Montagem Abraçadeira Número de entradas 10 para diâmetro de tubo 25 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Pegada de CO2 (GWP) do berço ao portão 1,4016 kg CO2e / 1 Peça Quantidade de bornes 5 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C Resistente não Resistente a intempéries não Secção transversal nominal mín. 16 mm² Selável sim Tampa não transparente Tampa transparente não Tensão de isolamento do dimensionamento Ui 660 V Tensões nominais 660 V Tipo de entrada Bucim Tipo de entrada Cabo Tipo de versão da caixa Rosca e marcação Versão verificada quanto a explosões não - Todos os tipos
