Caixa de pavimento UDHOME2, com saída de cabos, sem abertura para revestimento, dupla, aço inoxidável
Ref. 7368326 | EAN 4012196692453
- Descrição do produto
-

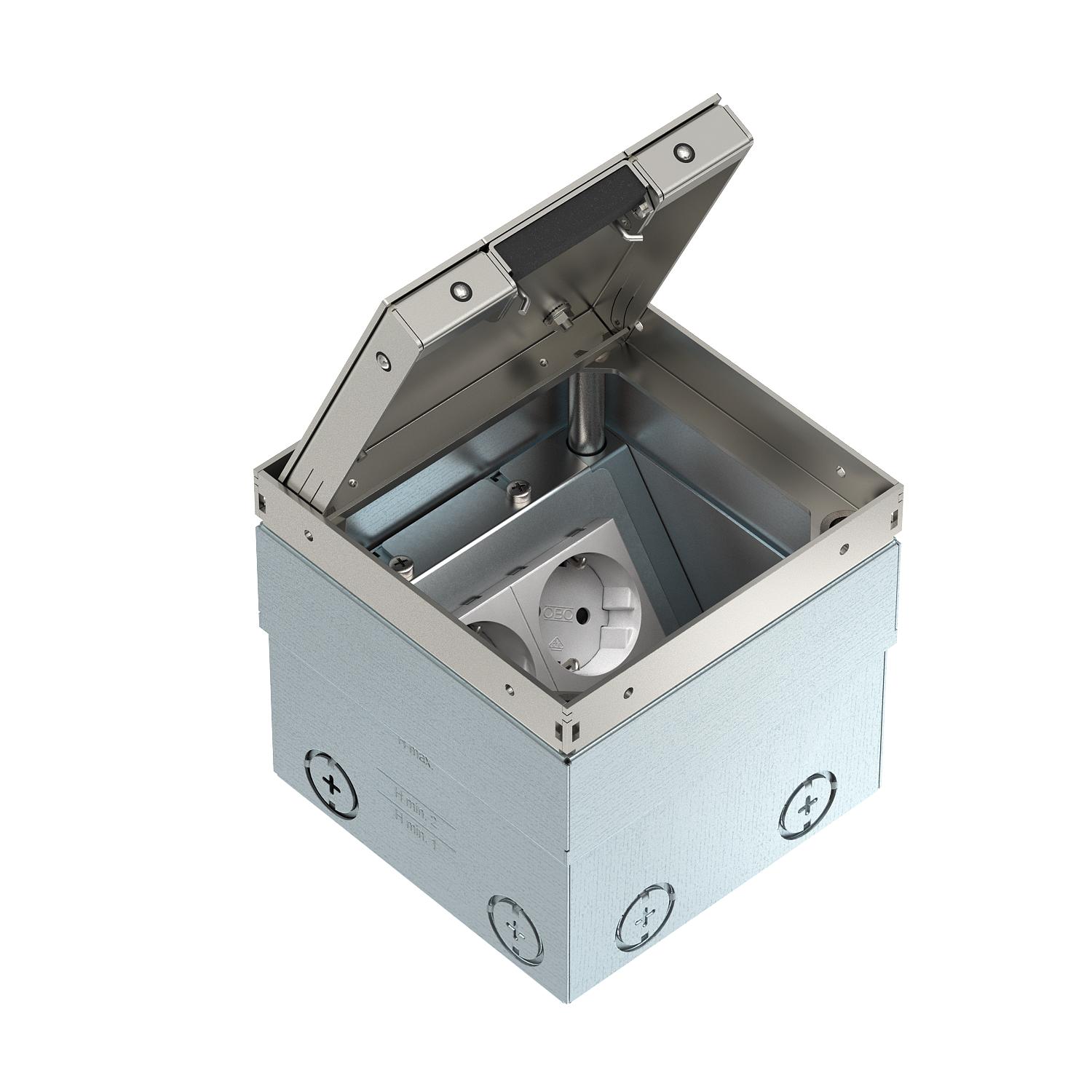

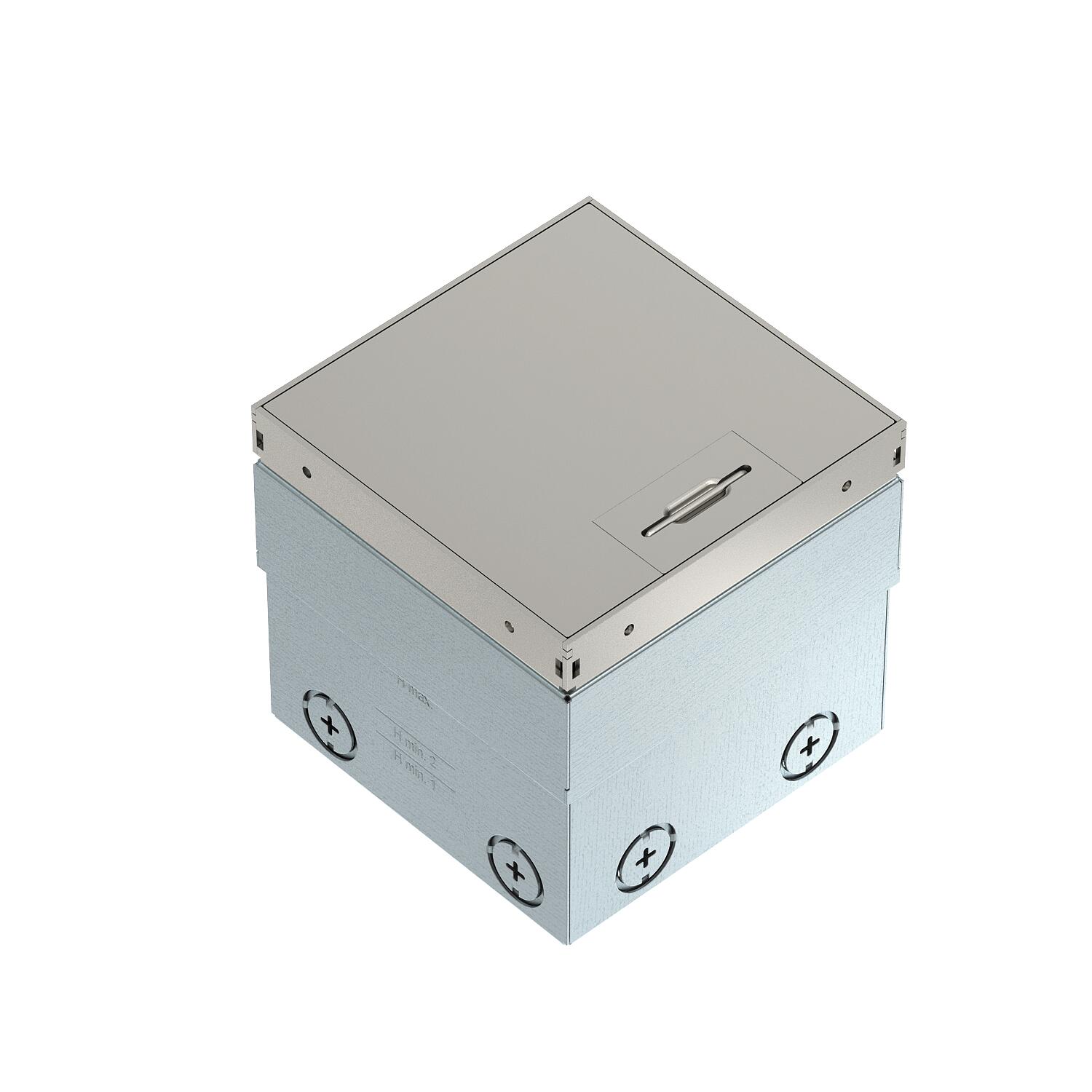

Descrição do produtoCaixa de pavimento quadrada para utilização em chão falso com limpeza a seco e betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 100 mm, a amplitude de nivelamento + 35 mm.
Estrutura e tampa de aço inoxidável visível no revestimento do pavimento. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada.
-
- Dados técnicos
-

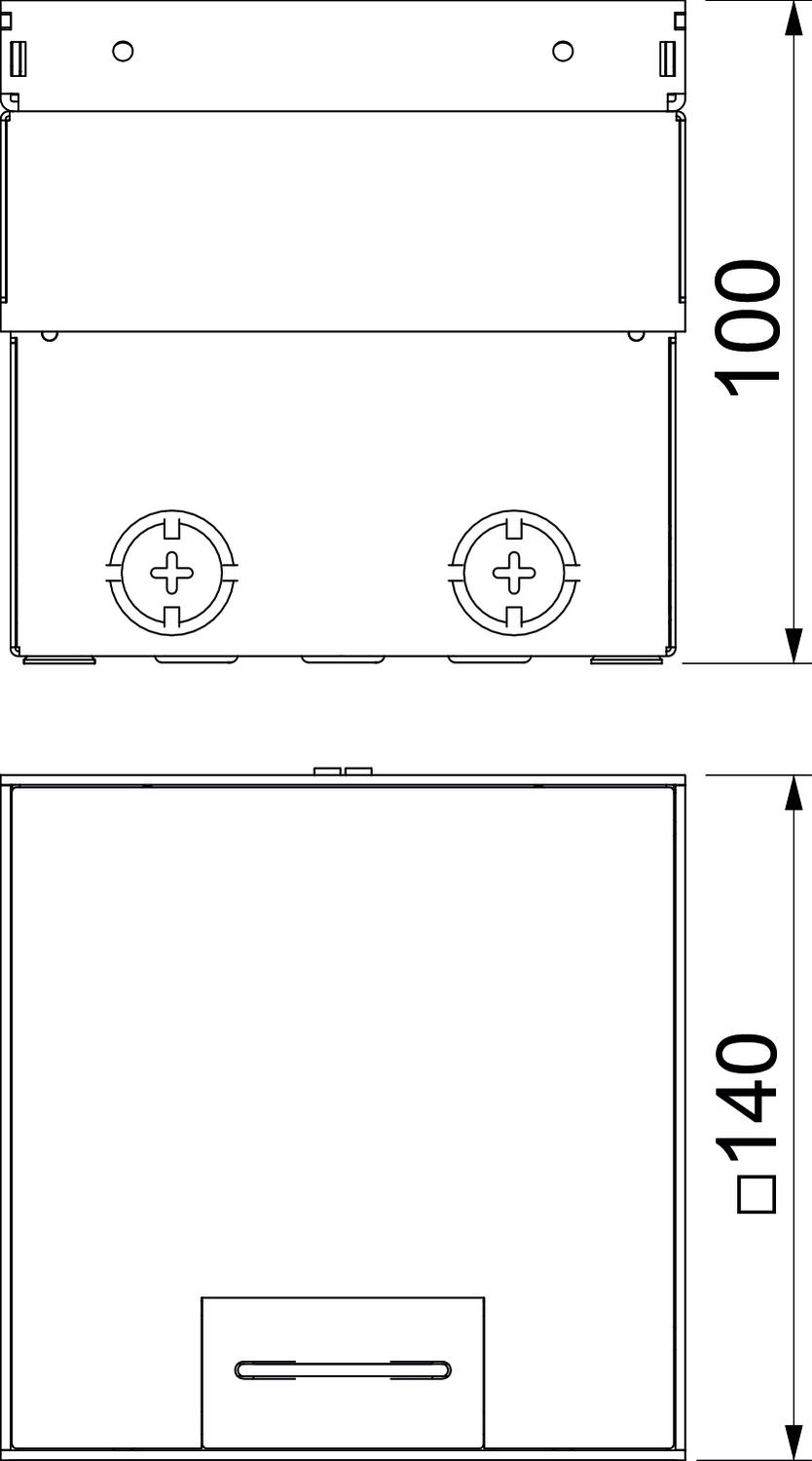

Dimensões
Altura 100 mm Altura máx. do pavimento 135 mm Altura mín. do pavimento 100 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Área de aplicação, em não utilização 6.101.1 tratamento do chão a seco Área de aplicação, em utilização 6.101.1 tratamento do chão a seco Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento não Comprimento 140 mm Design da estrutura Espaço de aplicação do revestimento do pavimento Dimensão 140x140x110 Estrutura de proteção do pavimento não Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 140 mm Material Aço inoxidável, livre de ferrugem Mecanismo de abertura Pega Modelo de tampa Placa decorativa Modelo para cargas pesadas não Montagem Tomada VDE dupla Norma EN 50085-2-2 Número dos aparelhos a instalar 2 Pegada de CO2 (GWP) do berço ao portão 13,2091 kg CO2e / 1 Peça Permissões VDE Suporte para instalação de suportes de aparelhos. não Tamanho nominal para unidades de montagem de aparelhos 2 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
UDHOME2 Espelho para conectores tipo C
DT UH2 C 7368474 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Nivelador para caixa de pavimento completa UDHOME-ONE/UDHOME2
HE 60UH2 7368418 1 Unidade - Downloads
-
Ficha técnica UDHOME2 GVV / 7368326 , 0.36MB , pdfDeclaração de conformidade UE UDHOME2 GVV / 7368326 , 0.13MB , pdfREACH Declaração de conformidade UDHOME2 GVV / 7368326 , 0.13MB , pdfRoHS Declaração de conformidade UDHOME2 GVV / 7368326 , 0.13MB , pdfInstruções de montagem UDHOME2 floor socket , 17.13MB , pdfInstruções de montagem Instruções de montagem para caixa de pavimento UDHOME2 G , 0.04MB , pdf
