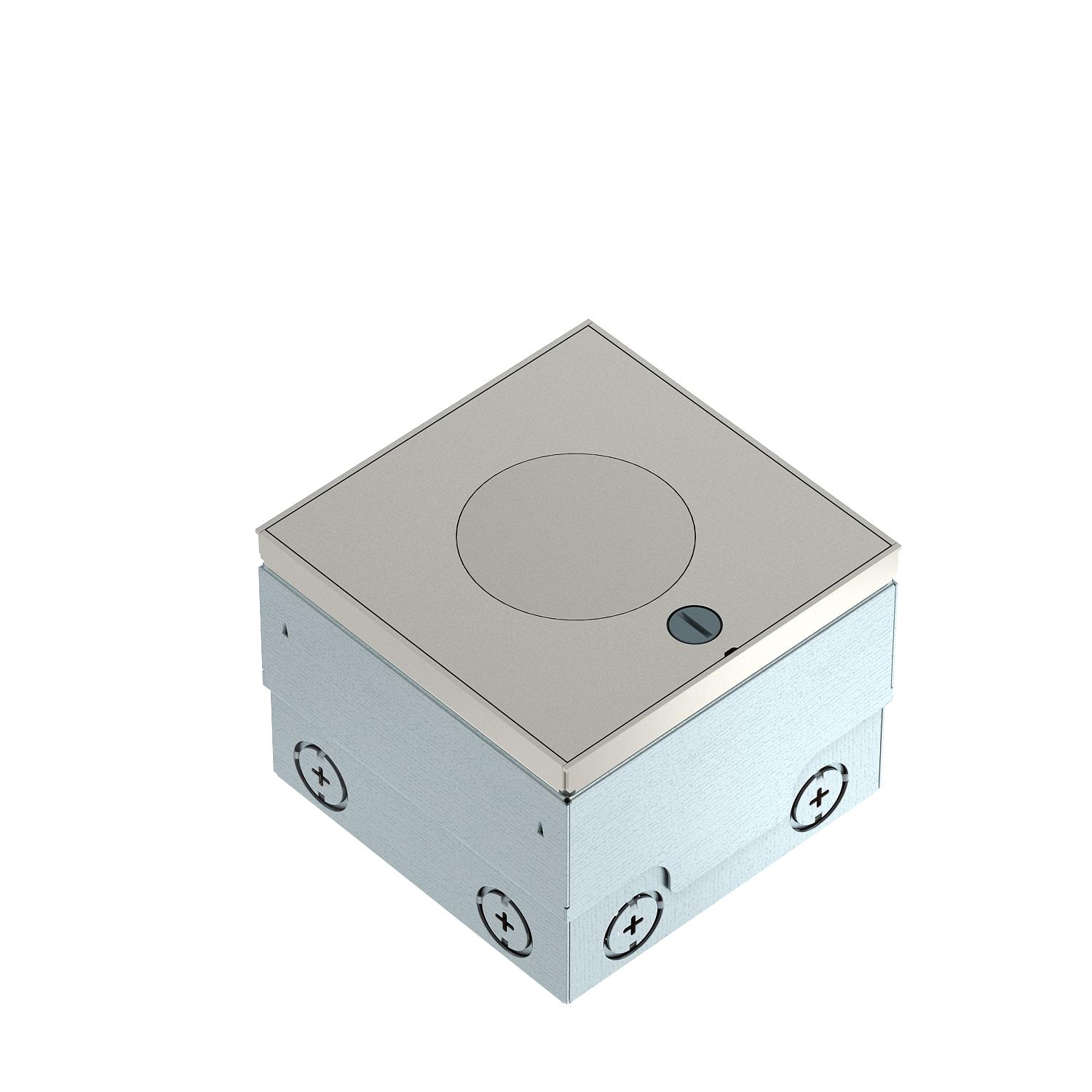

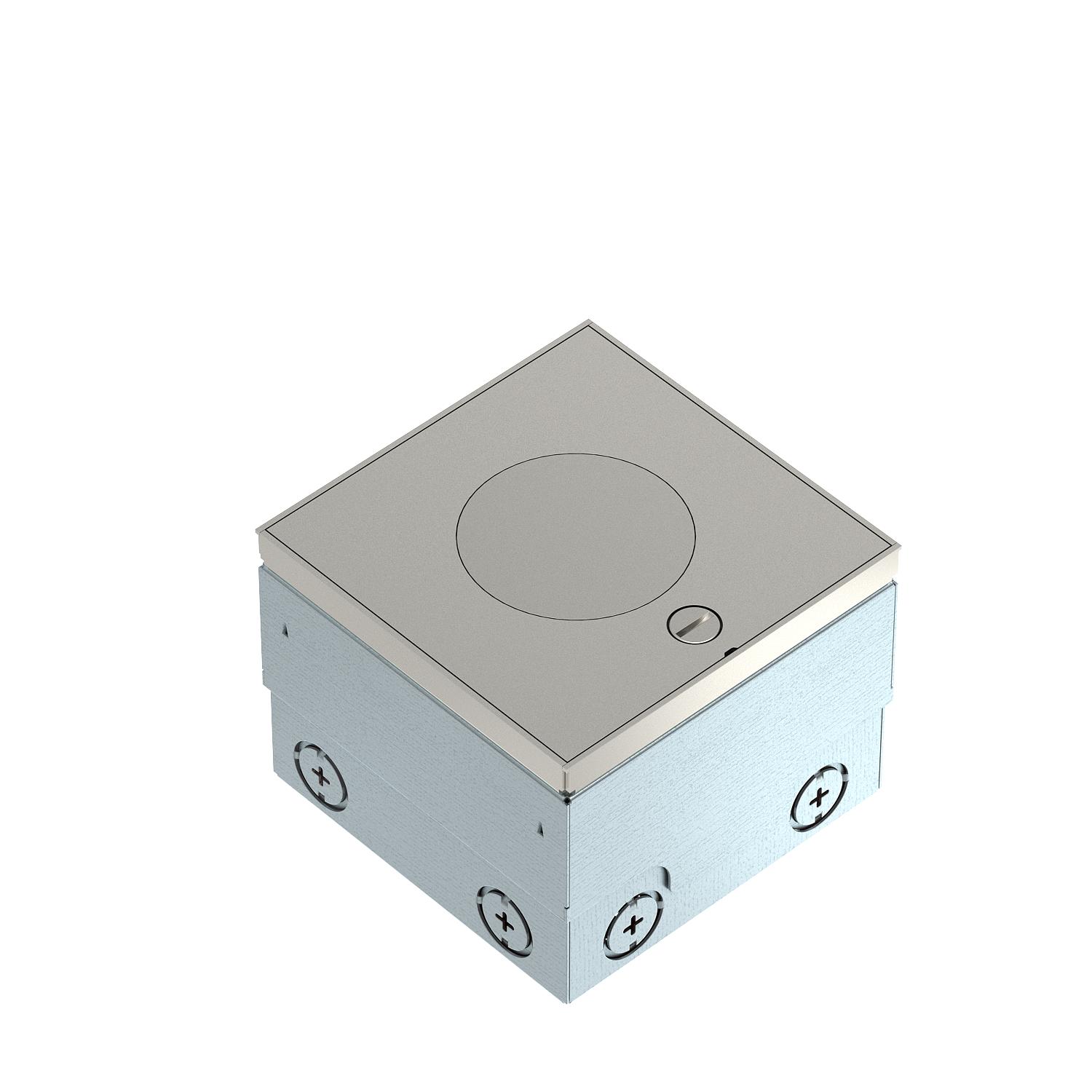

Caixa de pavimento UDHOME2, com tubo periscópio, tomada dupla, aço inoxidável
Ref. 7368409 | EAN 4012196975440
- Descrição do produto
-
Descrição do produtoCaixa de pavimento quadrada para utilização em chão falso de limpeza a húmido e betonilha em áreas interiores. Condução de cabos em tubo periscópio ajustável em altura. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 110 mm, a amplitude de nivelamento + 25 mm. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada.
O volume de fornecimento inclui uma tomada de contacto de segurança dupla. Podem ser instalados até dois conectores de dados (Keystones) modulares, com espelhos adquiridos separadamente.
-
- Dados técnicos
-
Dados técnicos

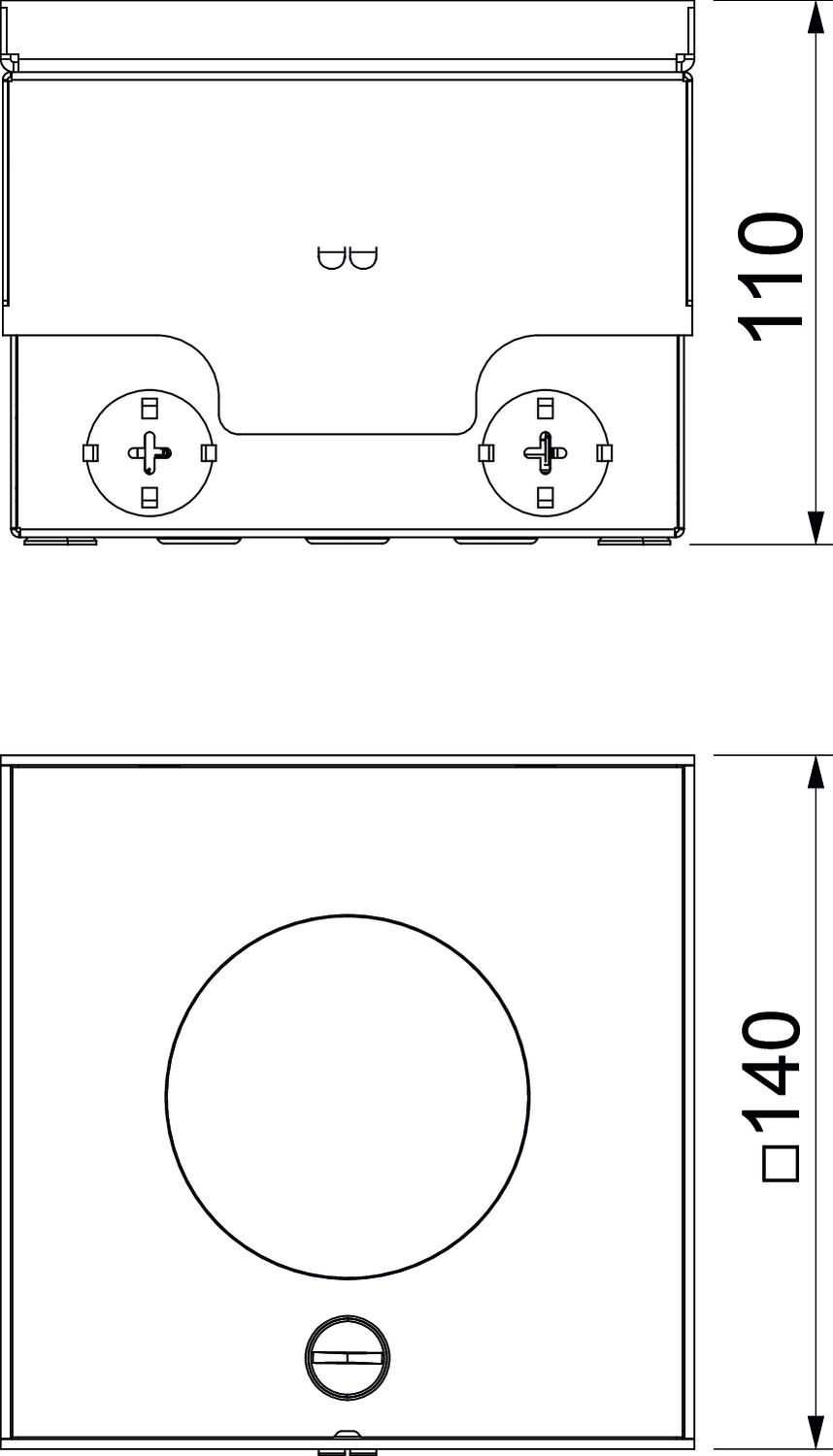

Altura máx. do pavimento 135 mm Altura mín. do pavimento 110 mm Apropriado para calha de instalação no pavimento não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso não Apropriado para tratamento a húmido sim Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento não Comprimento 140 mm Comprimento de instalação 140 mm Comprimento exterior 140 mm Dimensão 140x140x110 Estrutura de proteção do pavimento não Grau de proteção (IP), em não utilização IP45 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Largura 140 mm Largura de instalação 140 mm Largura exterior 140 mm Material Aço inoxidável, livre de ferrugem Mecanismo de abertura Ferrolho Modelo de tampa Placa decorativa Montagem Tomada VDE dupla Número de suportes de aparelhos 1 Pegada de CO2 (GWP) do berço ao portão 16,3743 kg CO2e / 1 Peça Profundidade de instalação 110 mm Superfície submetido a jato com granalha Tratamento do pavimento húmido Versão quadrada Versão da saída de cabos Tubo periscópio - Todos os tipos
