Calha de chão, cega, altura 40-140 mm 2400 | 200 | 40 | 140 | 3

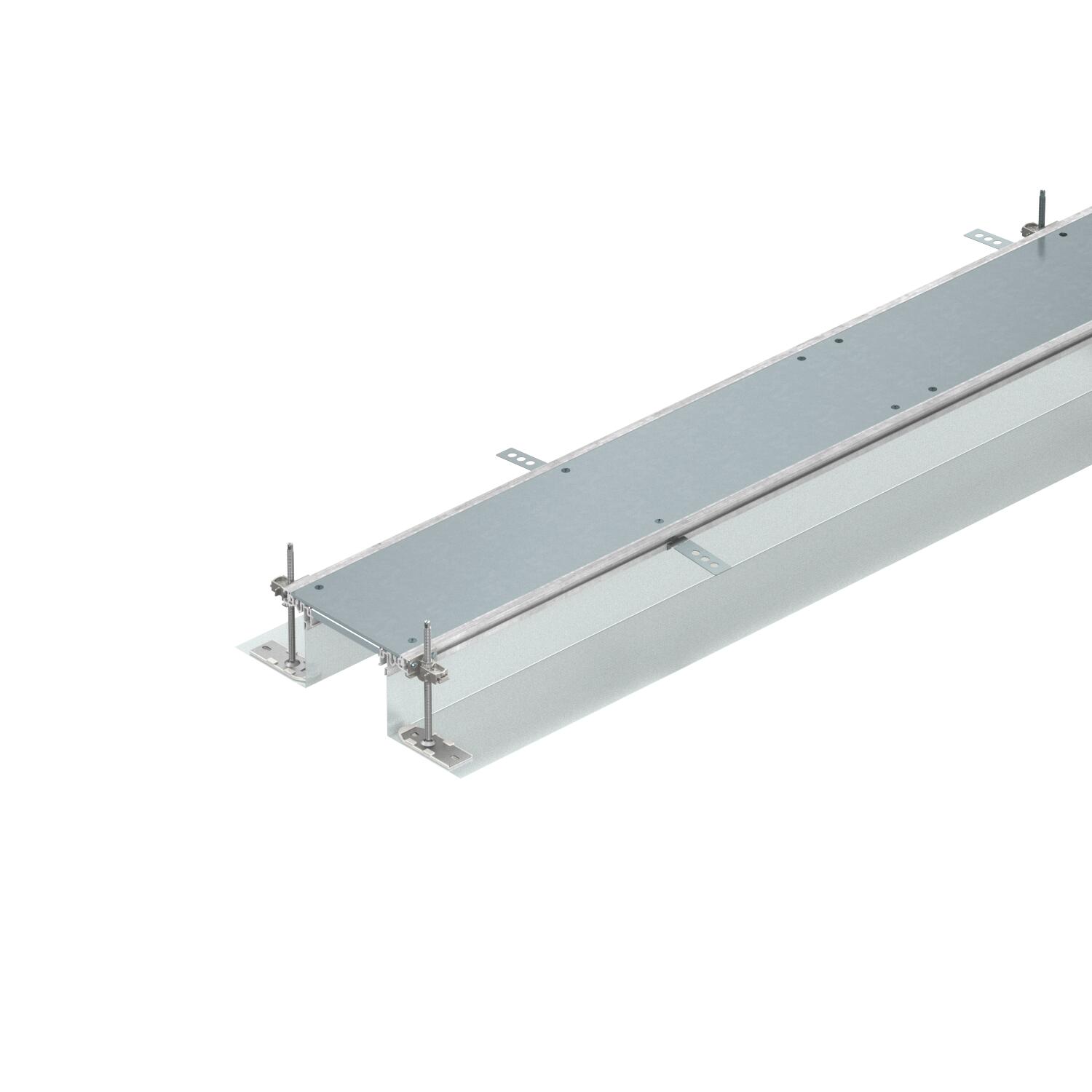

Calha de chão, cega, altura 40-140 mm

Ref. 7424000 | EAN 4012195242925

Ref. / Tipo	7424000 / OKA-G20040140

Comprimento	2400 mm

Largura	200 mm

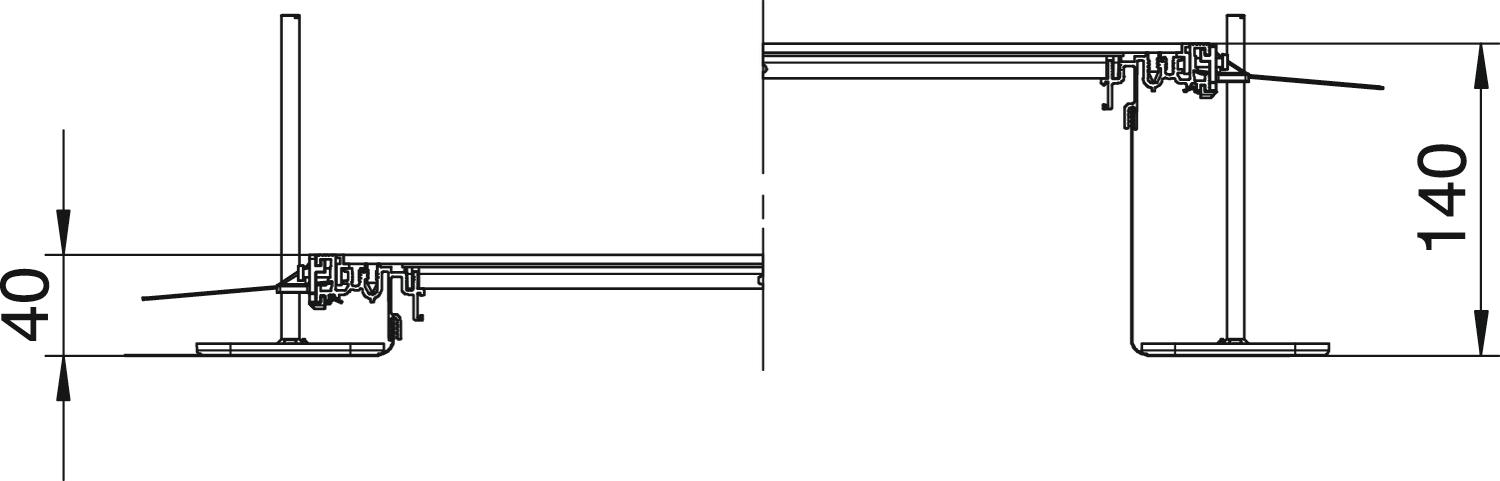

Altura da calha mín.	40 mm

Altura da calha máx.	140 mm

Coberturas	3

Descrição do produto

Descrição do produto

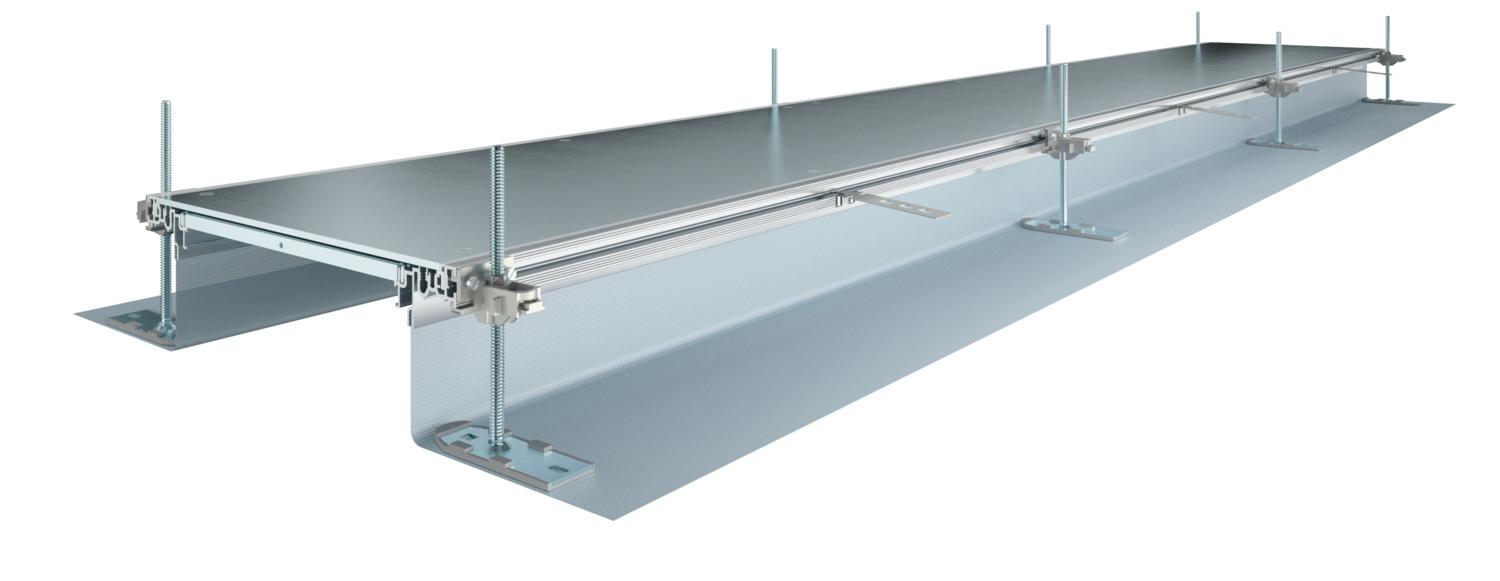

Calha pronta para montagem para a condução de cabos, composta por 3 tampas cegas, dois perfis laterais com utilização de painel lateral flexível em tecido metálico, e perfis guia do revestimento de 3 mm. O material fornecido inclui 6 fixações com nivelamento de altura, 6 placas de fixação para betonilha e 3 vedações de impacto da tampa (em calhas com uma largura nominal de 200, 300 e 400) ou 6 suportes niveláveis de impacto da tampa (em calhas com uma largura nominal de 500 e 600). Os niveladores obrigatoriamente necessários (observar a altura de nivelamento) para os suportes de tampa 400, 500 e 600 não estão incluídos no material fornecido e devem ser encomendados separadamente. Calha fornecida com a tampa da calha aparafusada.

Com três tampas cegas (C = 800 mm).

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	140 mm
Altura da calha mín.	40 mm
Altura mínima do pavimento	40
Amplitude de nivelamento máx.	140 mm
Amplitude de nivelamento mín.	40 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não

Comprimento	2400 mm
Dimensão	2400x200x140
Espessura do material da tampa	4
Fixação da tampa encaixável	não
Largura	200 mm
Material	Aço
Pegada de CO2 (GWP) do berço ao portão	43,6792 kg CO2e / 1 Metro
Placa de fundo	não
Possibilidade de montagem de vedante	sim
Separável	sim
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G20040150FBL	7423950	Unidade	1 Unidade
Kit de montagem para ângulo direito, altura 40-150	OKA-G20040150FBR	7423970	Unidade	1 Unidade
Topo da calha, altura 40-150 mm	OKA-G20040150ES	7424280	Unidade	1 Unidade
Unidade de ampliação para GES9, altura 40-140 mm	OKA-G A 40140 9	7424324	Unidade	1 Unidade
Unidade de ampliação para GESR9, altura 40-140mm	OKA-G A 40140R9	7424326	Unidade	1 Unidade
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade
Nivelador para suporte de tampa, altura de calha 40-70 mm	NE DSU2 4030	7424840	Unidade	3 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
