Unidade de ampliação para GESR9, altura 40-140mm
Ref. 7424326 | EAN 4012195244004
- Descrição do produto
-
Descrição do produtoUnidade de ampliação da calha, fornecida com abertura na tampa para a instalação de uma tampa de encastramento do tipo GESR9, constituída por perfis laterais em malha flexível metálica, perfis de instalação do pavimento, tampa da calha equipada com tampa de obra e um topo. O material fornecido inclui 3 esquadros de fixação com nivelamento de altura, 3 escora estabilizadora, 1 suporte de tampa (sem niveladores - por favor encomendar em separado) e 1 kit de montagem de ângulo.
Tamanho da abertura de montagem adequado para a instalação de uma tampa redonda de tamanho R9 ou R9/55.
-
- Dados técnicos
-
Dados técnicos

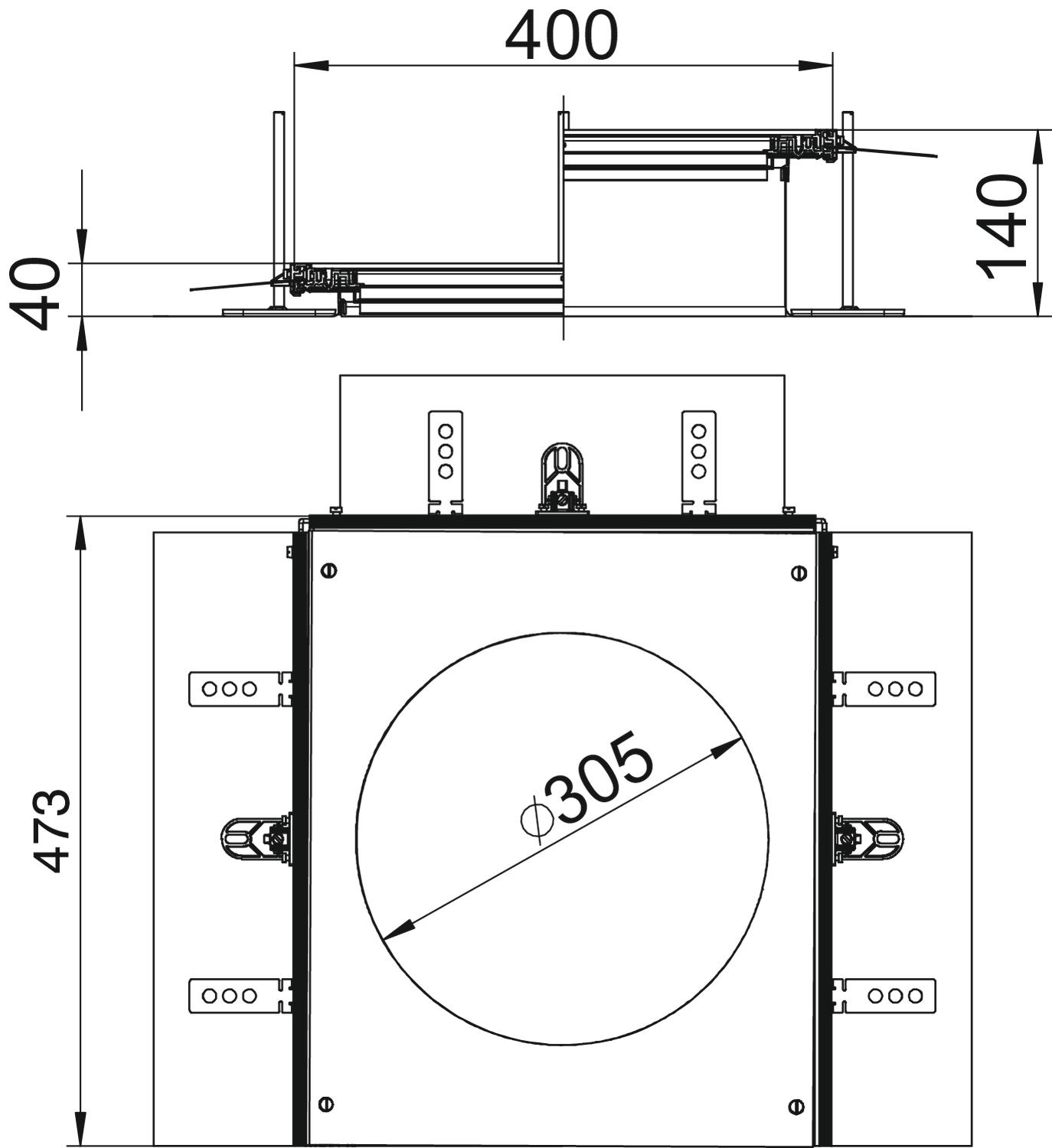

Abertura para unidade de montagem de aparelhos Abertura para aparelhagem redondo Abertura para instalação de Telitank no chão não Altura da calha máx. 140 mm Altura da calha mín. 40 mm Altura mínima do pavimento 40 Amplitude de nivelamento máx. 140 mm Amplitude de nivelamento mín. 40 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação aberta ao nível do pavimento sim Apropriado para calha de pavimento para betonilha não Apropriado para junta de dilatação não Coberturas 1 Com abertura de ligação sim Com saliência sim Com separador não Comprimento 460 mm Espessura do material da tampa 4 Fixação da tampa encaixável não Largura 400 mm Material Aço Medida A 400 mm Medida d Ø 305 mm Medida h 40 mm Número de aberturas de montagem 1 Pegada de CO2 (GWP) do berço ao portão 45,908 kg CO2e / 1 Peça Placa de fundo não Possibilidade de montagem de vedante sim Separável sim Superfície galvanizado pelo método Sendzimir Tamanho nominal para unidades de montagem de aparelhos R9 Tampa amovível sim Tampa para abertura de montagem sim - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa de encastramento redonda para altura do pavimento 55 mm
GESR9 55U V 7011 7405047 1 Unidade
Tampa de encastramento redonda para altura do pavimento 55 mm
GESR9 55U V 9011 7405049 1 Unidade - Downloads
-
