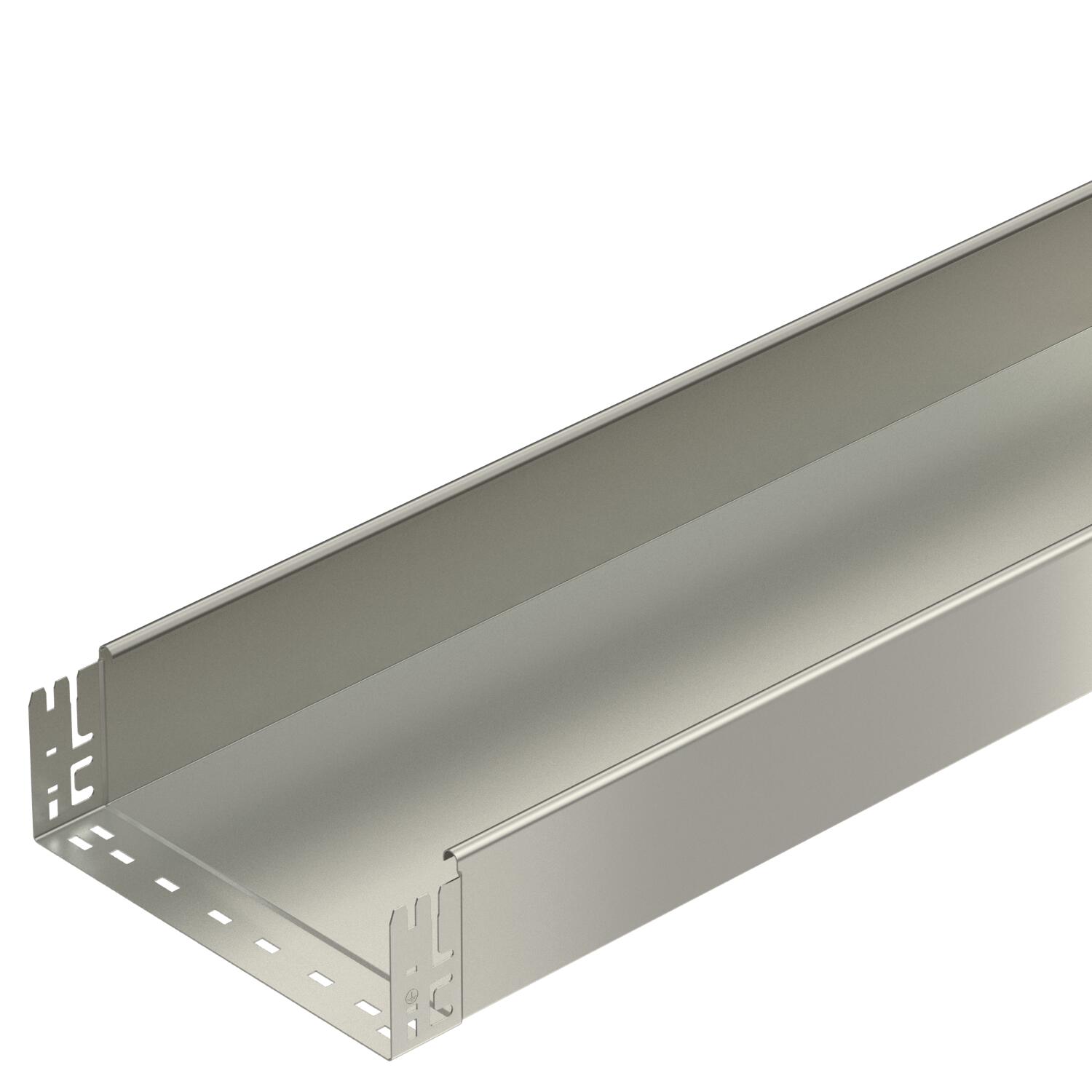

Calha para cabos em chapa MKS-Magic® 110 não perfurada A2

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	aço inoxidável

Material	Aço inoxidável, livre de ferrugem 1.4301

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial é garantida sem componentes adicionais.

Dados técnicos

Largura	300 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	300 mm
Pegada de CO2 (GWP) do berço ao portão	20,8606 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	328 cm²
Secção transversal útil	32800 mm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 120 A2	3050 mm	200 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059420	m	3 m
MKSMU 130 A2	3050 mm	300 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059422	m	3 m
MKSMU 140 A2	3050 mm	400 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059424	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Ângulo 90° 110 A2	RB 90 130 A2	6036864	Unidade	1 Unidade
Derivação simples 110 A2	RAA 130 A2	6042349	Unidade	1 Unidade
Derivação em T 110/300 A2	RT 130 A2	6038364	Unidade	1 Unidade
Tampa com ferrolho A2	DRL 300 A2	6052908	m	3 m
Separador 110 A2	TSG 110 A2	6062255	m	3 m
