Camimho de cabos em varão C CGR 50 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	50 mm

Diâmetro do arame	4,5 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

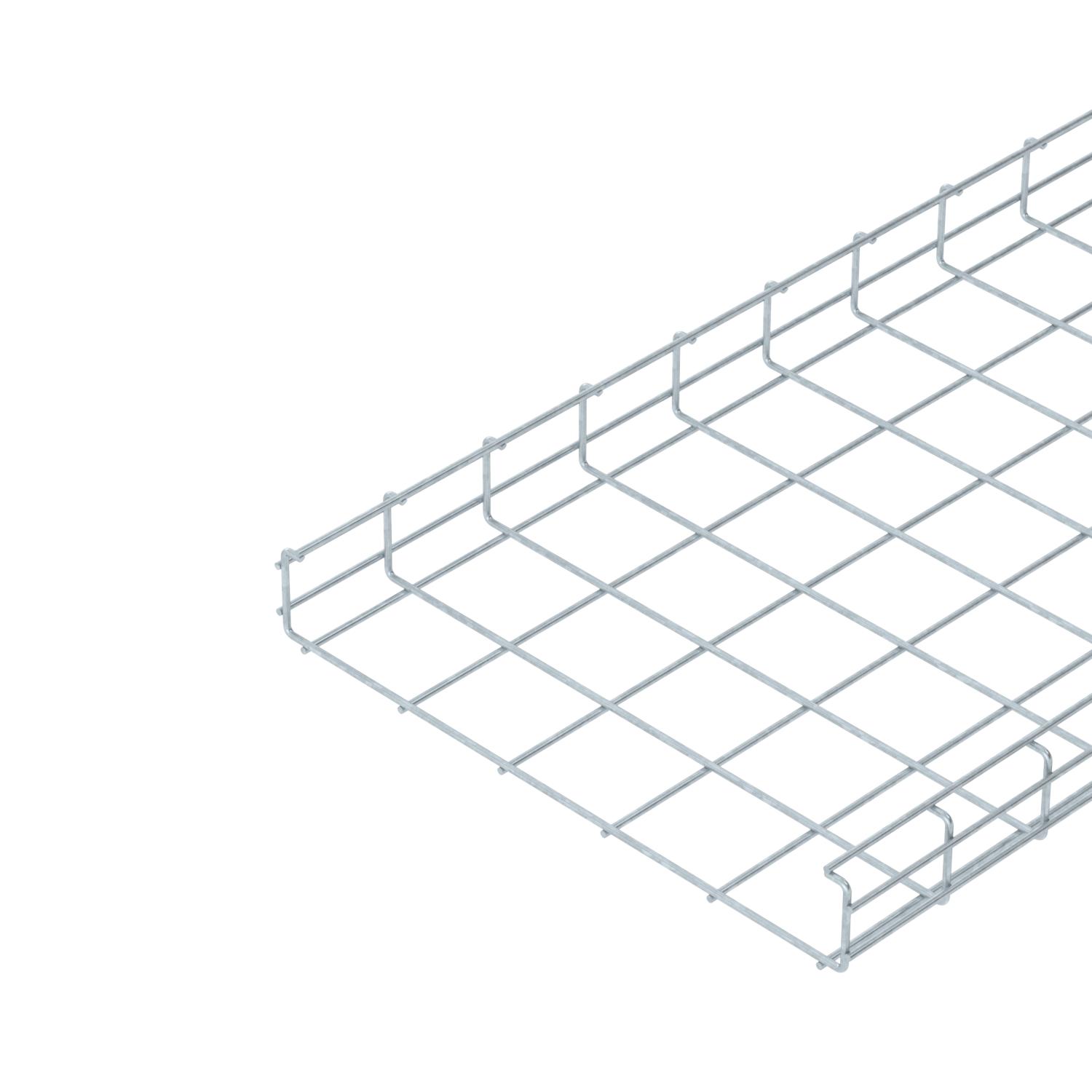

Caminho de cabos em varão eletrosoldado em C com altura lateral de 50 mm.
Atenuação da blindagem magnética 15 dB

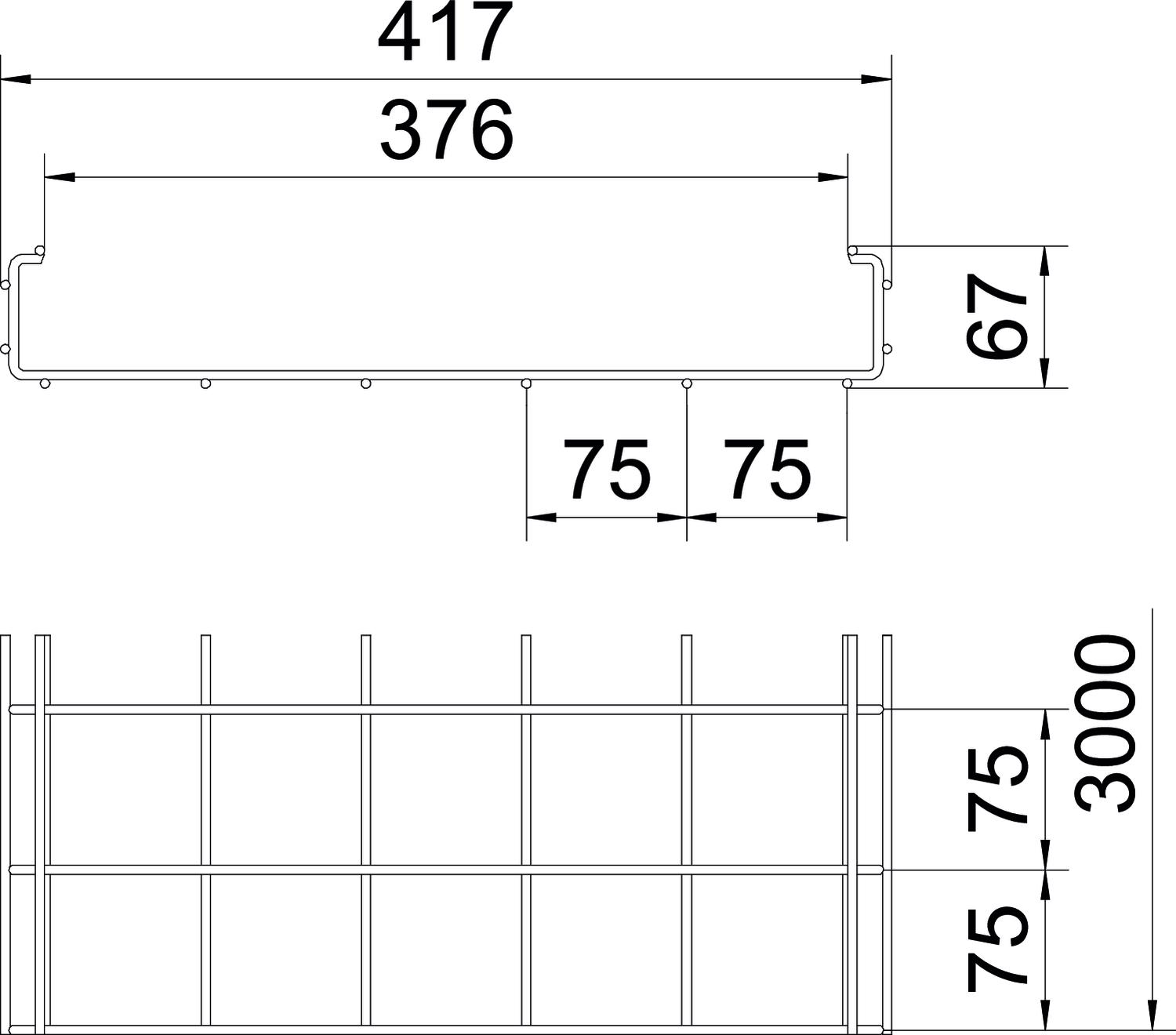

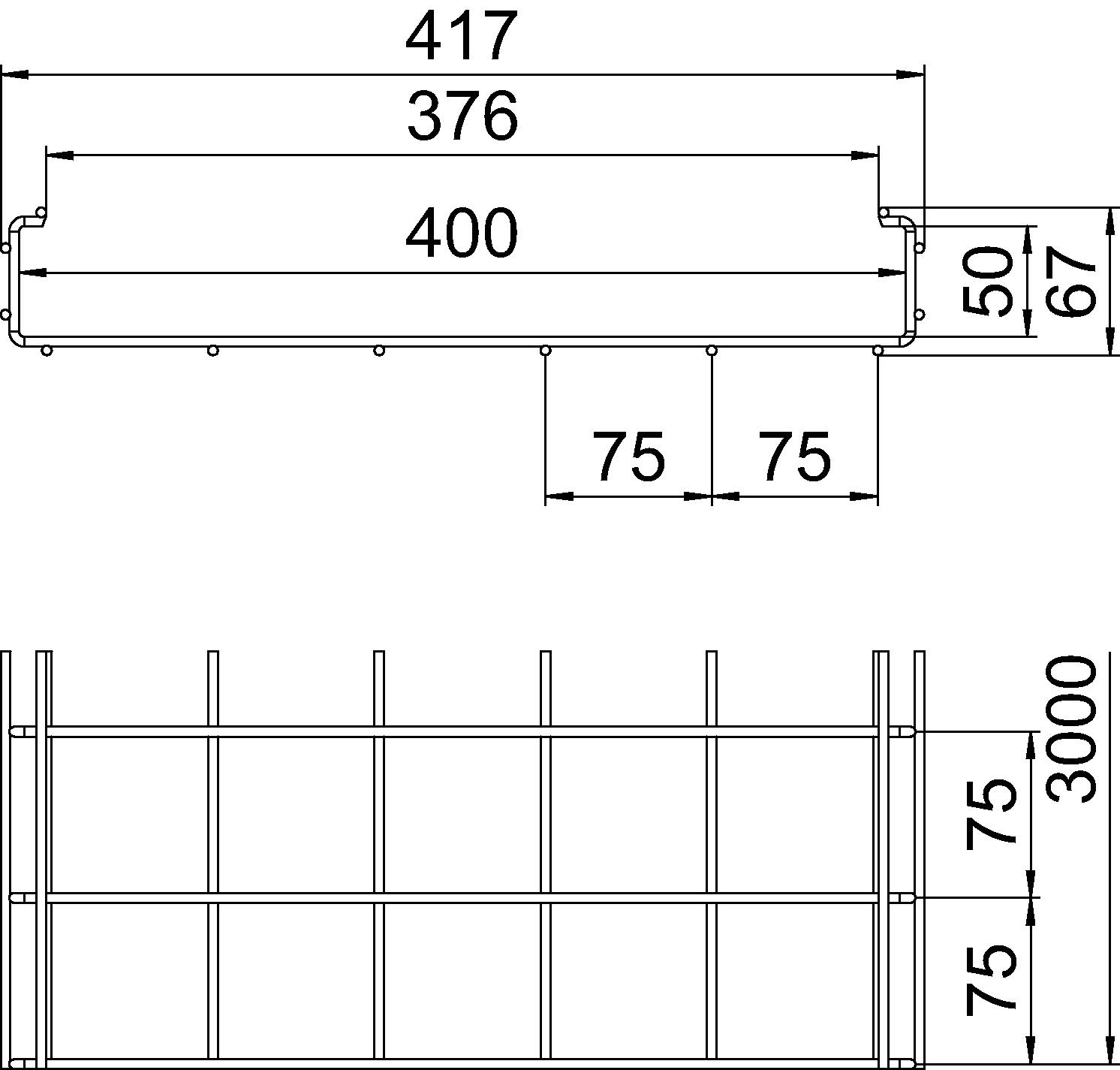

Dados técnicos

Medida A	376 mm
Medida B	417 mm
Medida H	67 mm
Medida l1	75 mm
Medida l2 (mm)	75 mm
Pegada de CO2 (GWP) do berço ao portão	5,0209 kg CO2e / 1 Metro
Secção transversal útil	15700 mm²
Secção transversal útil	157 cm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	não	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	não	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	não	6017444	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	não	6017460	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	GSV 34 FT	6016634	Unidade	20 Unidade
Derivação vertical 45º FT	MW 45 SL10 FT	6017320	Unidade	20 Unidade
Suporte de união 90º FT	MW 90 SL17 FT	6017347	Unidade	20 Unidade
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Separador 30 DD	TSG 30 DD	6062314	m	3 m
