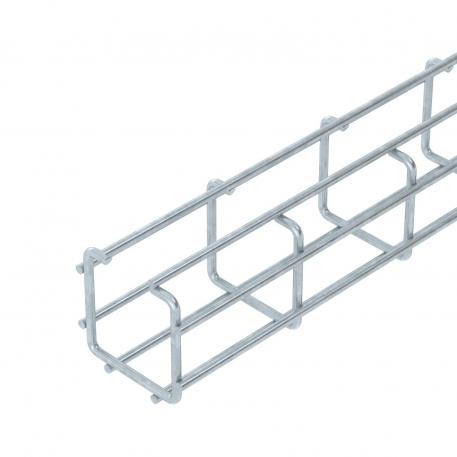

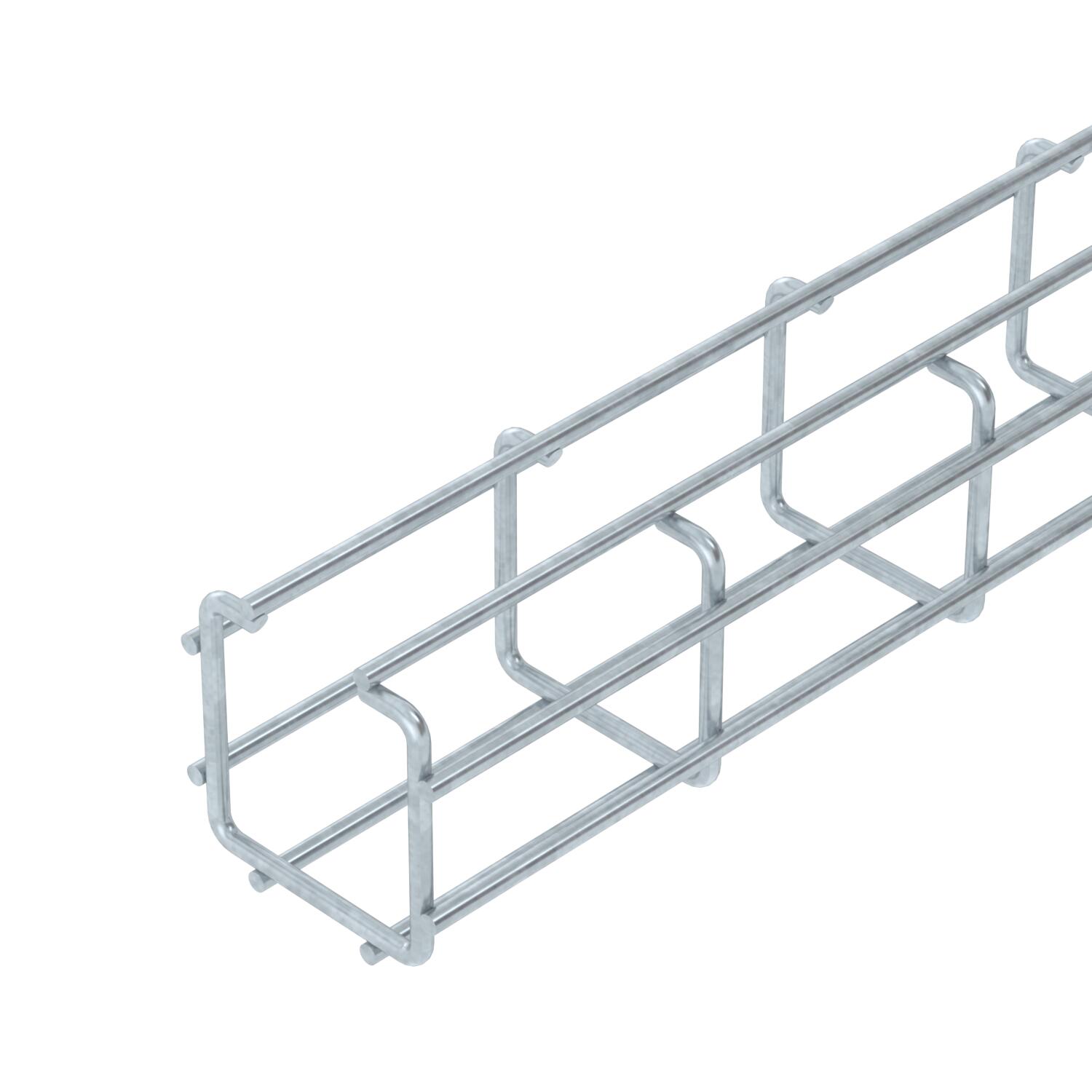

Camimho de cabos em varão C CGR 50 FT
Ref. 6017428 | EAN 4012196013937
- Descrição do produto
-
Descrição do produtoCaminhos de cabos em varão electrosoldado em forma de C com altura lateral de 50mm.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Cor zinco Diâmetro do arame 4,5 mm Dimensão 50x50x3000 Forma do perfil Forma em C Funktionsgaranti não Material Aço Secção transversal útil 13 cm² Secção transversal útil 1300 mm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

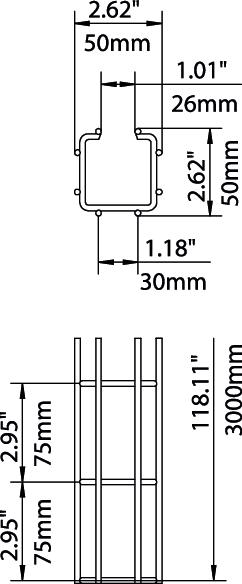

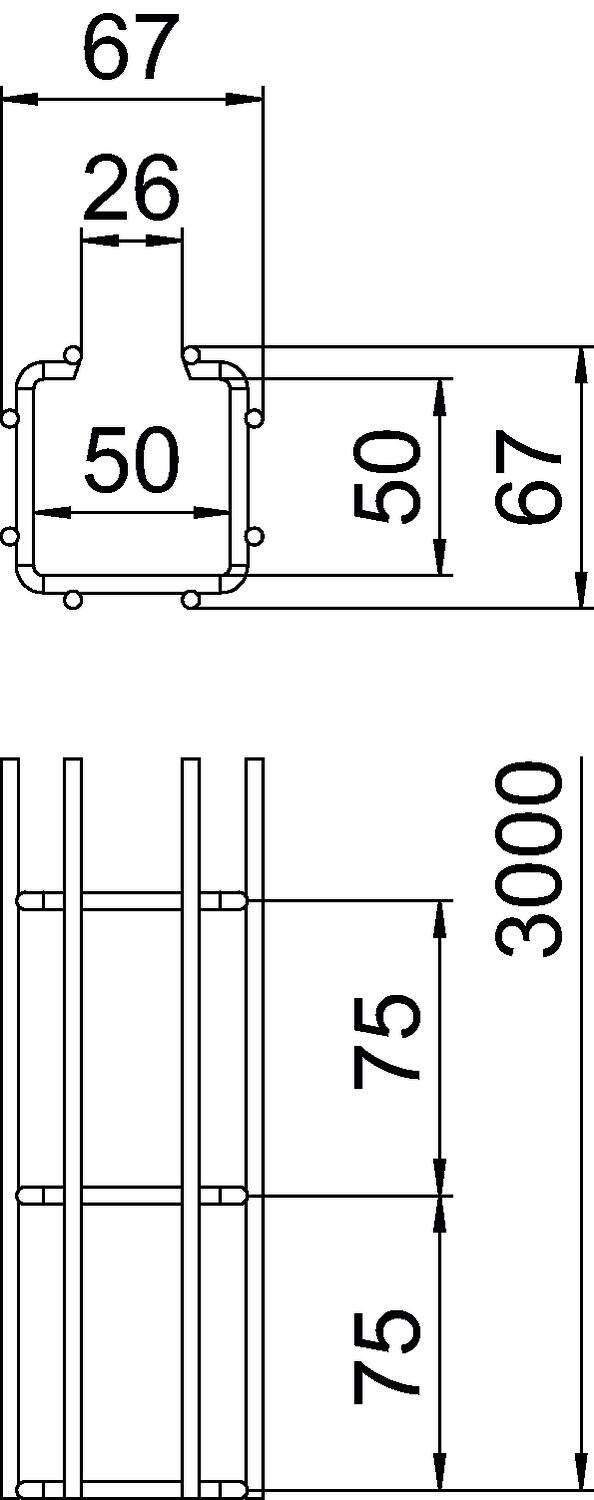

Altura 50 mm Altura 1,97 in Comprimento 3000 mm Largura 50 mm Largura 1,97 in Medida A 26 mm Medida B 67 mm Medida H 67 mm Medida l1 30 mm Cargas
Distância de apoio de 1,0 m 0,95 kN/m Distância de apoio de 1,5m 0,6 kN/m Distância de apoio de 2,0m 0,35 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,7968 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 2,7968 kg CO2e / 1 Metro - Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

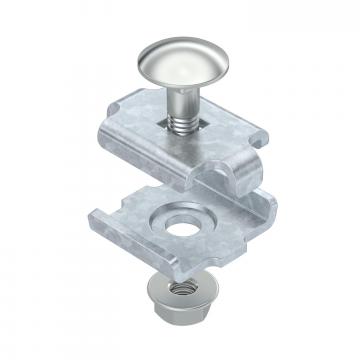

União reta FT
GSV 34 FT 6016634 20 Unidade

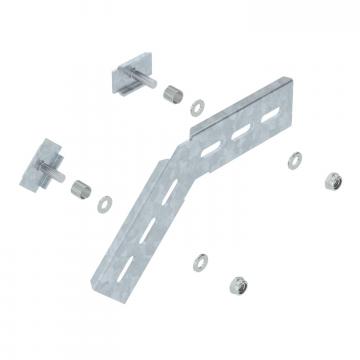

Derivação vertical 45º FT
MW 45 SL10 FT 6017320 20 Unidade

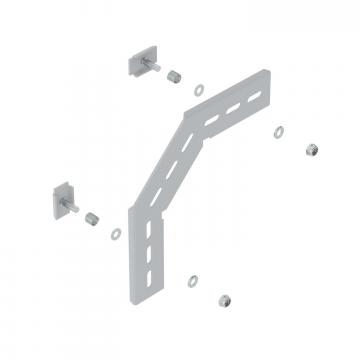

Suporte de união 90º FT
MW 90 SL17 FT 6017347 20 Unidade
Fixador para fixação de separador
KS GR A2 6062282 30 Unidade
Separador 30 DD
TSG 30 DD 6062314 3 m - Downloads
-
