Caminho de cabos em chapa MKS 35 FT 3000 | 300 | 1 | não | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos em chapa MKS 35 FT

Ref. 6053300 | EAN 4012196059416

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

MKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	35 mm
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	35x300x3000
Dimensão	35 x 300
Distância de apoio de 1,0 m	1,1 kN/m
Distância de apoio de 1,5m	0,5 kN/m
Distância de apoio de 2,0m	0,3 kN/m
Distância de apoio de 2,5m	0,3 kN/m
Distância de apoio de 3,0m	0,2 kN/m
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não

Instalação no pavimento	sim
Largura	300 mm
Largura	12 in
Material	Aço
Medida B	300 mm
Pegada de CO2 (GWP) do berço ao portão	7,0804 kg CO2e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	10300 mm²
Secção transversal útil	103 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 35

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 310 FT	3000 mm	100 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053300	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 35 FT	6067301	Unidade	10 Unidade
Tampa com ferrolho FT	DRL 300 FT	6051383	m	3 m

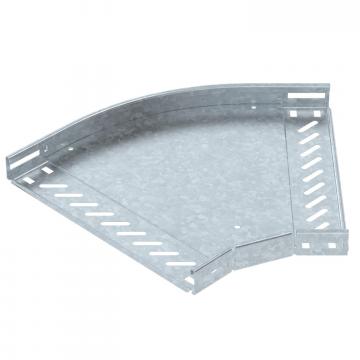

Ângulo 45º 35 FT	RB 45 330 FT	6036014	Unidade	1 Unidade

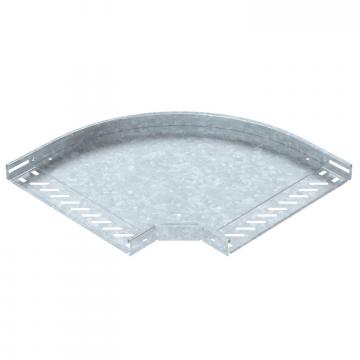

Ângulo 90º 35 FT	RB 90 330 FT	6036514	Unidade	1 Unidade

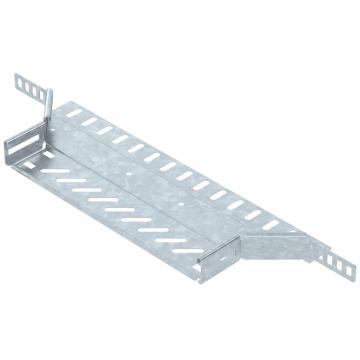

Derivação simples 35 FT	RAA 330 FT	6042205	Unidade	1 Unidade

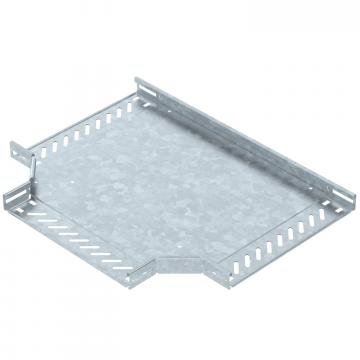

Derivação em T 35 FT	RT 330 FT	6038014	Unidade	1 Unidade

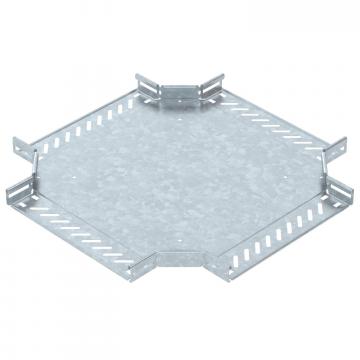

Cruzeta 35 FT	RK 330 FT	7027405	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 300 DD	6052712	m	3 m
Separador 30 DD	TSG 30 DD	6062314	m	3 m
