Caminho de cabos em chapa MKS 35 FT 3000 | 200 | 1 | não | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos em chapa MKS 35 FT

Ref. 6053203 | EAN 4012196059355

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

MKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	zinco
Dimensão	35 x 200
Dimensão	35x200x3000
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	6800 mm²
Secção transversal útil	68 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	35 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	200 mm
Largura	8 in
Medida B	200 mm

Cargas

Distância de apoio de 1,0 m	1,1 kN/m
Distância de apoio de 1,5m	0,5 kN/m
Distância de apoio de 2,0m	0,3 kN/m

Distância de apoio de 2,5m	0,3 kN/m
Distância de apoio de 3,0m	0,2 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,313 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,313 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKS 35

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKS 310 FT	3000 mm	100 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053203	m	3 m
MKS 330 FT	3000 mm	300 mm	1 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6053300	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 35 FT	6067301	Unidade	10 Unidade
Tampa com ferrolho FT	DRL 200 FT	6051367	m	3 m

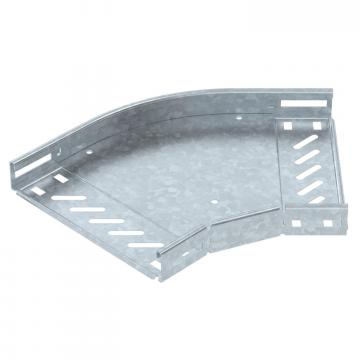

Ângulo 45º 35 FT	RB 45 320 FT	6036012	Unidade	1 Unidade

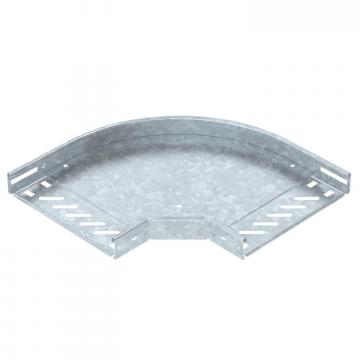

Ângulo 90º 35 FT	RB 90 320 FT	6036512	Unidade	1 Unidade

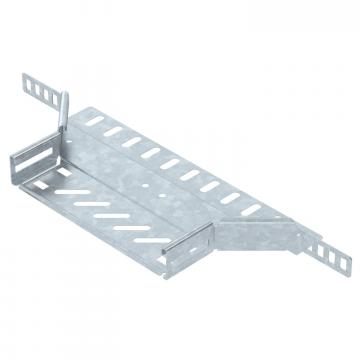

Derivação simples 35 FT	RAA 320 FT	6042203	Unidade	1 Unidade

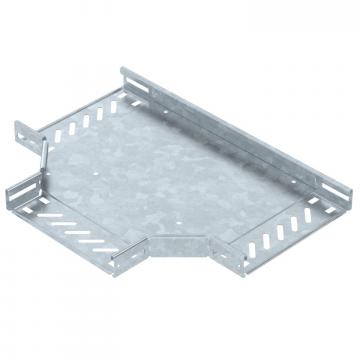

Derivação em T 35 FT	RT 320 FT	6038012	Unidade	1 Unidade

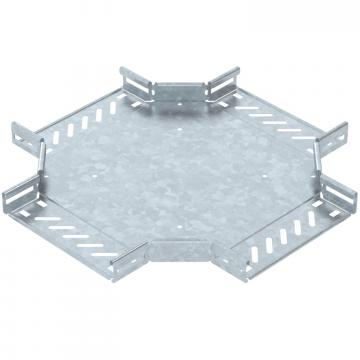

Cruzeta 35 FT	RK 320 FT	7027403	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 200 DD	6052709	m	3 m
Separador 30 DD	TSG 30 DD	6062314	m	3 m
