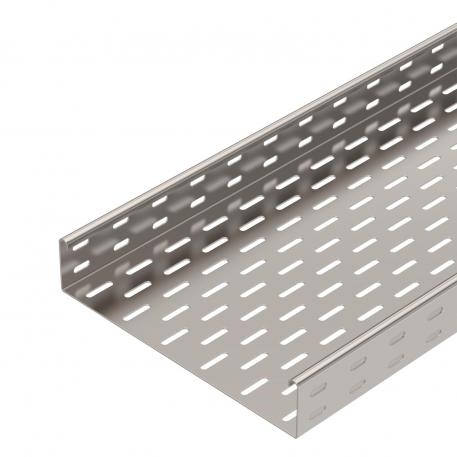

Caminho de cabos em chapa SKS 60 A4 3000 | 300 | 1,5 | sim | Aço inoxidável 1.4571 | brilhante, pós-tratamento

Caminho de cabos em chapa SKS 60 A4

Ref. 6056757 | EAN 4012196050161

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	sim

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções. Para mais informações, ver Sistemas anti fogo BSS. O caminho de cabos em chapa é fixado na consola com parafusos do tipo FRS M6 X 12.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	aço inoxidável
Dimensão	60x300x3000
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm
Funktionsgaranti	sim
Instalação no pavimento	sim
Material	Aço inoxidável 1.4571

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	17800 mm²
Secção transversal útil	178 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

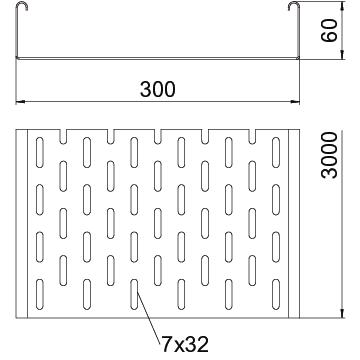

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	12 in
Largura	300 mm
Medida B	300 mm
Medida W	300 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	25,0971 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	25,0971 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa do tipo SKS 60 VA

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 A4	3000 mm	100 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056763	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A4	RLVK 60 A4	6067675	Unidade	10 Unidade
Régua tapa juntas A4	SSLB 300 A4	7070394	Unidade	20 Unidade
Ângulo 90° 60 A4	RB 90 630 A4	6036656	Unidade	1 Unidade
Ângulo ajustável 60 A4	RB W 630 A4	6037176	Unidade	1 Unidade
Derivação simples 60 A4	RAA 630 A4	6042377	Unidade	1 Unidade
Derivação em T 60 A4	RT 630 A4	6038184	Unidade	1 Unidade
Cruzeta 60/300 A4	RK 630 A4	7027524	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 300 A4	6052983	m	3 m
Separador 60 A4	TSG 60 A4	6062086	m	3 m
