Caminho de cabos em chapa SKS 60 A4 3000 | 200 | 1,5 | sim | Aço inoxidável 1.4571 | brilhante, pós-tratamento

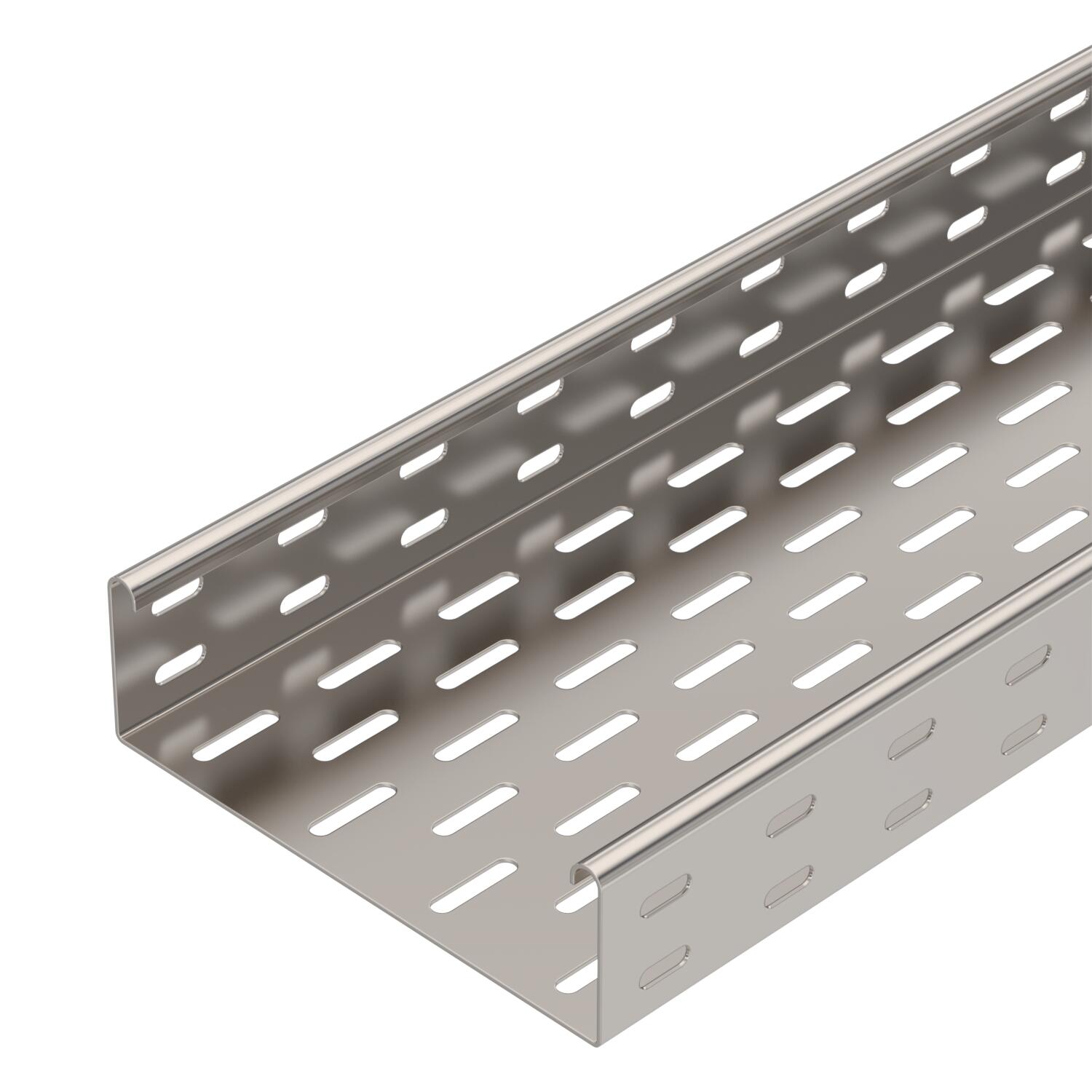

Caminho de cabos em chapa SKS 60 A4

Ref. 6056755 | EAN 4012196044887

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	sim

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções. Para mais informações, ver Sistemas anti fogo BSS. O caminho de cabos em chapa é fixado na consola com parafusos do tipo FRS M6 X 12.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	aço inoxidável

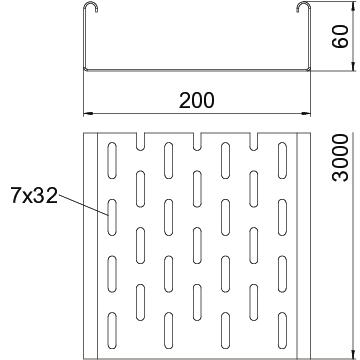

Dimensão	60x200x3000
Dimension W	200 mm
Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m
Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in
Funktionsgaranti	sim

Instalação no pavimento	sim
Largura	8 in
Largura	200 mm
Material	Aço inoxidável 1.4571
Medida B	200 mm
Pegada de CO2 (GWP) do berço ao portão	19,4651 kg CO2e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	11800 mm²
Secção transversal útil	118 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa do tipo SKS 60 VA

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 A4	3000 mm	100 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	sim	Aço inoxidável 1.4571	brilhante, pós-tratamento	6056763	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A4	RLVK 60 A4	6067675	Unidade	10 Unidade
Régua tapa juntas A4	SSLB 200 A4	7070392	Unidade	20 Unidade
Ângulo 90° 60 A4	RB 90 620 A4	6036654	Unidade	1 Unidade
Ângulo ajustável 60 A4	RB W 620 A4	6037174	Unidade	1 Unidade
Derivação simples 60 A4	RAA 620 A4	6042375	Unidade	1 Unidade
Derivação em T 60 A4	RT 620 A4	6038182	Unidade	1 Unidade
Cruzeta 60/200 A4	RK 620 A4	7027522	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 200 A4	6052981	m	3 m
Separador 60 A4	TSG 60 A4	6062086	m	3 m
