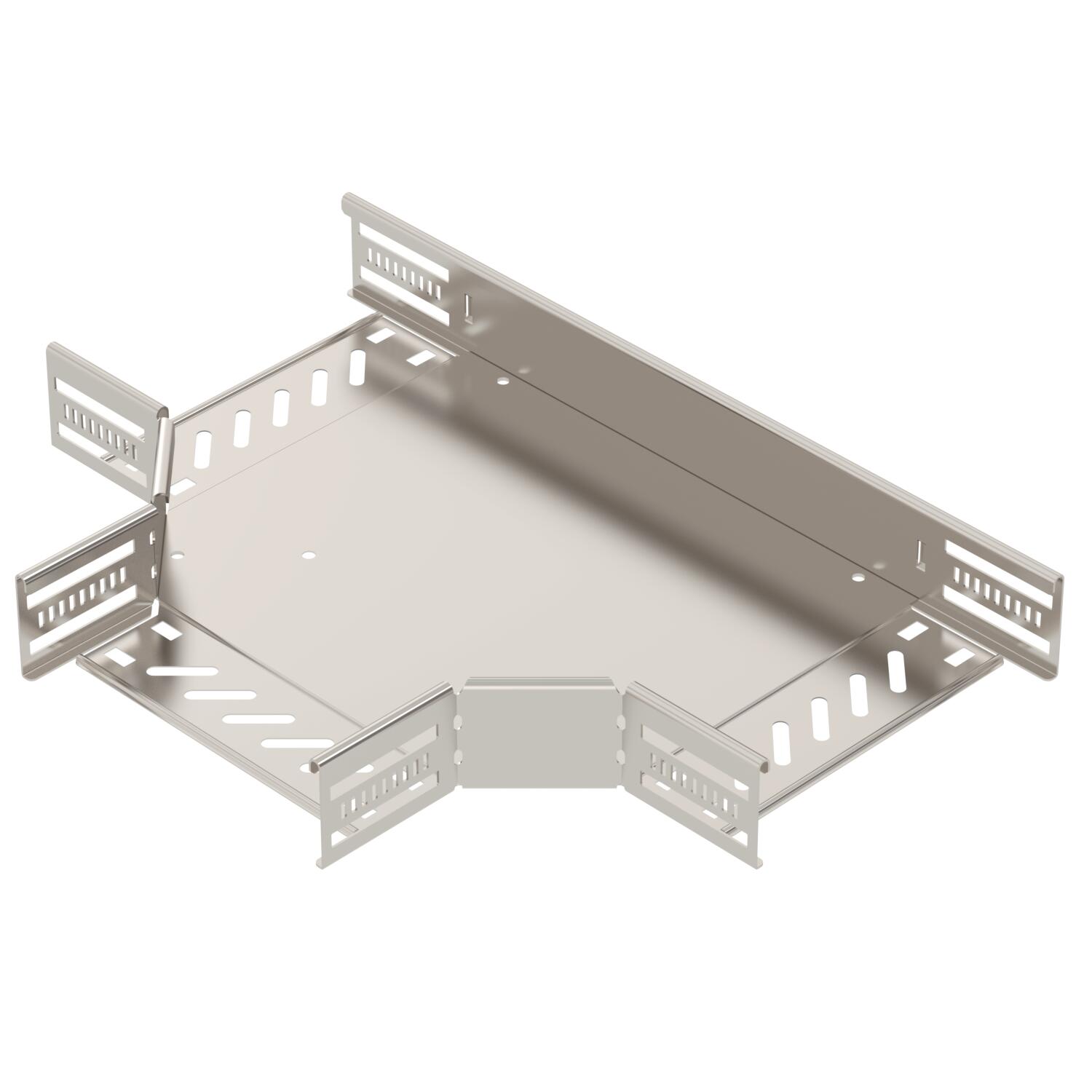

Derivação em T 60 A4
Ref. 6038182 | EAN 4012197340070
- Descrição do produto
-
Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Cor aço inoxidável Dimensão 60x200 Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti sim Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 200 mm Largura da bifuração 200 mm Material Aço inoxidável 1.4571 Medida B 200 mm Modelo Tê horizontal Número recomendado de parafusos 18 St. Pegada de CO2 (GWP) do berço ao portão 9,3988 kg CO2e / 1 Peça Representação de orifícios NATO não Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

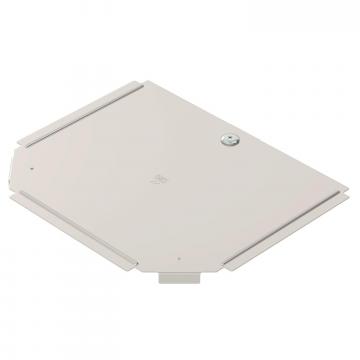

Tampa para derivação em T 200 A4
RTD 200 A4 6038682 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
Ficha técnica RT 620 A4 / 6038182 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RT 620 A4 / 6038182 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido RT 620 A4 / 6038182 , 0.09MB , pdfREACH Declaração de conformidade RT 620 A4 / 6038182 , 0.12MB , pdfRoHS Declaração de conformidade RT 620 A4 / 6038182 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
